污染等級：三級；
安裝地點：海撥不超過2000m；
安裝條件：斷路器應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度不超過5°；
周圍空氣溫度為-5℃~+40℃，24h的平均值不超過+35℃；
大氣條件：大氣相對濕度在周圍空氣溫度+40℃時不超過50%，在較低溫度下可有較 高的相對濕度；
最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮 到因溫度變化產生在產品表面上的凝露；
產品不斷創新 品質始終如一

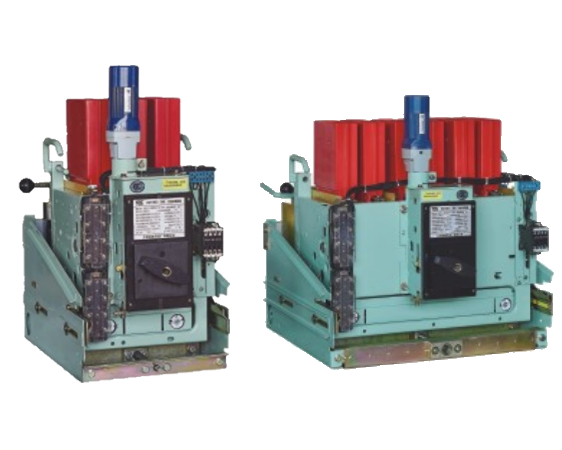

DW17系列萬能式斷路器適用于交流50Hz電壓400V(380V)、690V，電流至 3900A的配電網絡，用來分配電能和保護線路及電源設備的過載、欠電壓、短路等，在正 常條件下，也可作為線路的不頻繁轉換之用。
符合標準:IEC60947-2、GB14048.2
污染等級：三級；
安裝地點：海撥不超過2000m；
安裝條件：斷路器應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度不超過5°；
周圍空氣溫度為-5℃~+40℃，24h的平均值不超過+35℃；
大氣條件：大氣相對濕度在周圍空氣溫度+40℃時不超過50%，在較低溫度下可有較 高的相對濕度；
最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮 到因溫度變化產生在產品表面上的凝露；

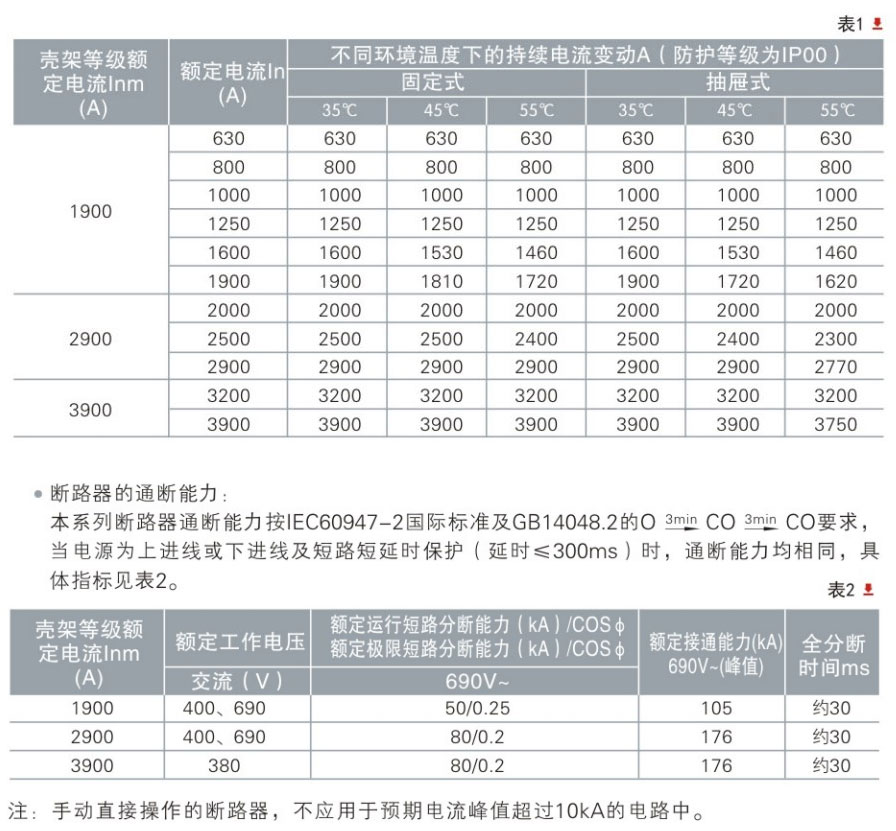

斷路器在不同環境溫度下的持續電流變動(見表1)。
安裝前先以1000V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度200C±5℃和相對濕度 為50%-70%時應不小于10MQ，否則應進行處理，待絕緣電阻達到要求后方可使用。安裝前應檢查斷路器的規格是否符合要求。
檢查斷路器在閉合和斷開過程中，其可動部分與滅弧室的零件應無卡住和碰擦現象。并 且指示標牌能正確的指示斷路器工作狀態。(滅弧罩安裝后應與安裝底座無間隙1 固定式斷路器安裝時，其底座應居于垂直于水平的位置，用安裝螺釘固定。同時必須可 靠接地，接地螺釘處有各符號標記:抽屜式斷路器使用前，需檢查抽屜座二次回路上的絕緣板有無脫落現象。
安裝時應考慮斷路器的安全間距，尤其是固定式斷路器的飛弧距離必須保證。 斷路器安裝面必須平整。
檢查分勵脫扣器，欠電壓脫扣器動作是否正常，隨后在欠電壓脫扣器吸合條件下，手動 操作或電動操作應可靠地使斷路器閉合，當用分勵脫扣器或欠電壓脫扣器或手動脫扣 時，應使斷路器可靠斷開，進行五次操作檢驗。
使用中發現鐵芯有異常噪聲時，應將工作極面的防銹油抹凈。斷路器應定期進行維護
a.清理塵埃以保持?jǐn)嗦菲鞯慕^緣良好。
b.對各個轉動或滑動部分加注潤滑油。
C.檢查各種脫扣器的整定值和動作值以及操作過程。
d.檢查觸頭系統:抹凈觸頭上的煙痕，發現觸頭接觸面上有小的金屬粒時，應將其清除。
如果觸頭銀合金的厚度小到lmm時必須更換觸頭。
斷路器經受短路電流后，除必須檢查觸頭系統外，需清理滅弧罩內壁煙痕:如果滅弧柵片燒損嚴重，則應更換滅弧罩。
聯接斷路器主回路接線端的母線，離接線端(200-250)mm處應用絕緣件固定，以免電動力造成損害。

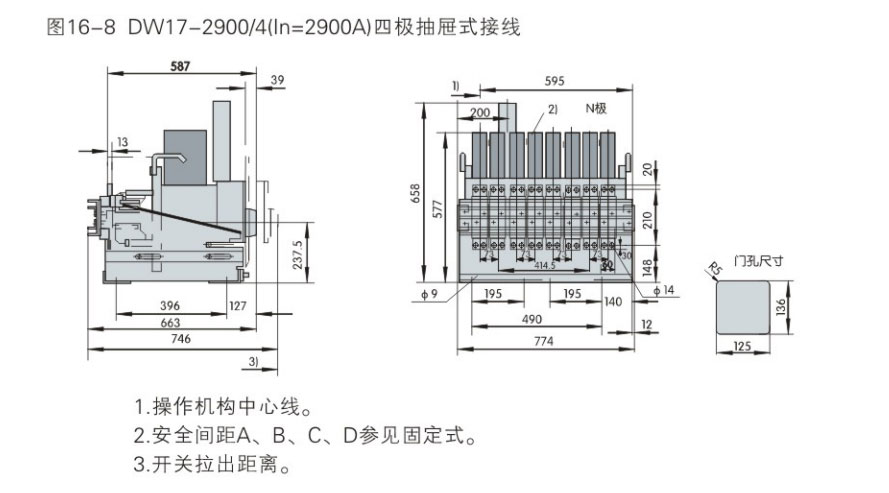

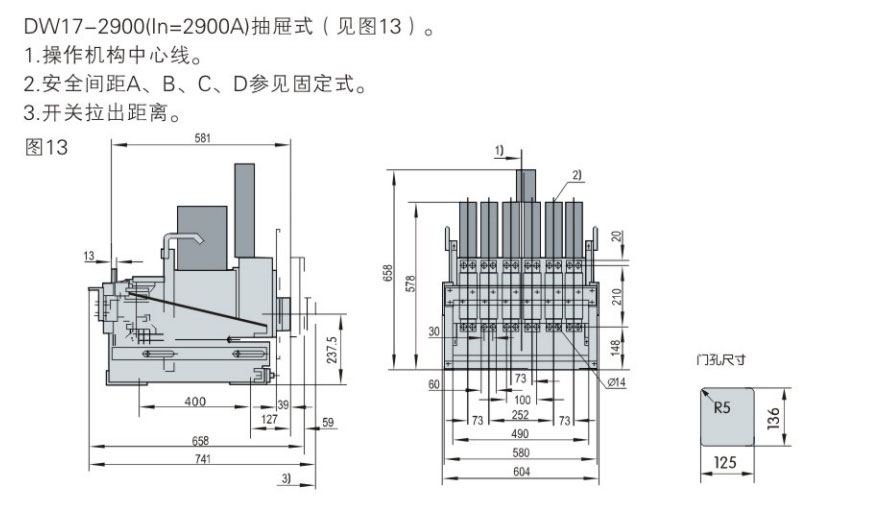

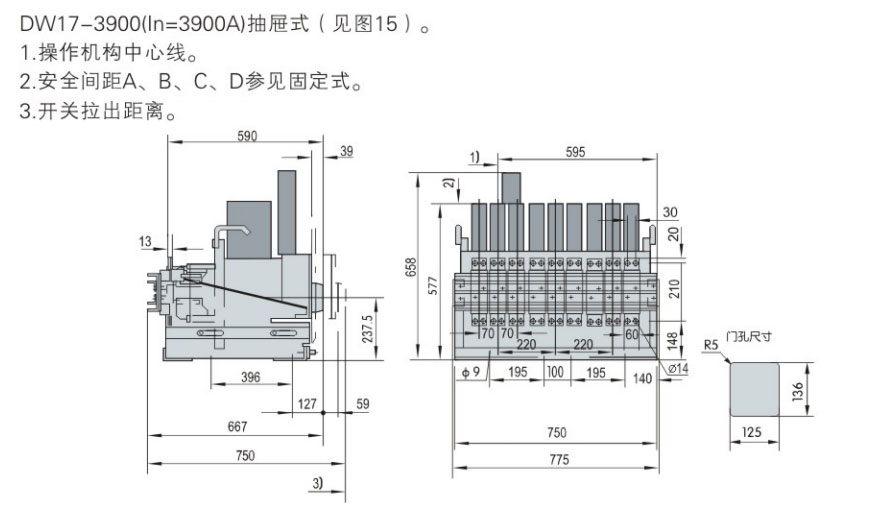

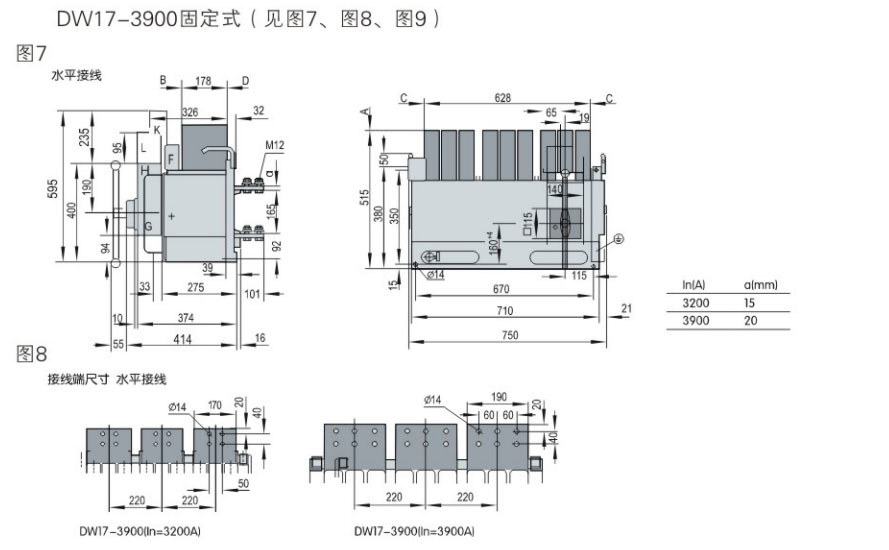

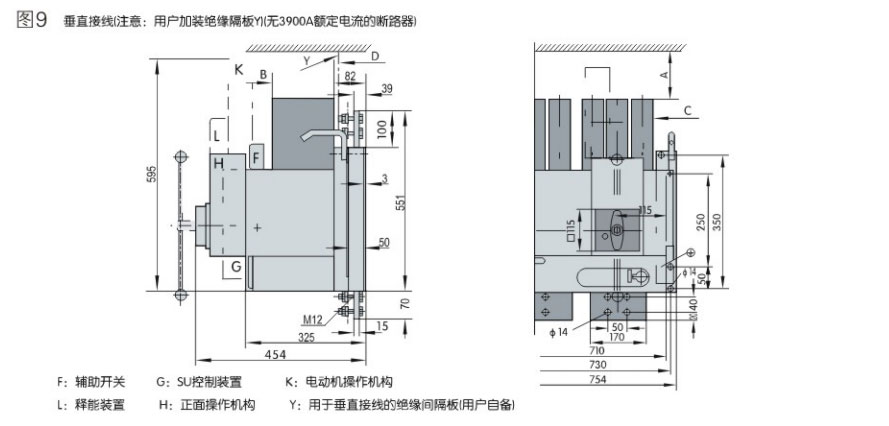

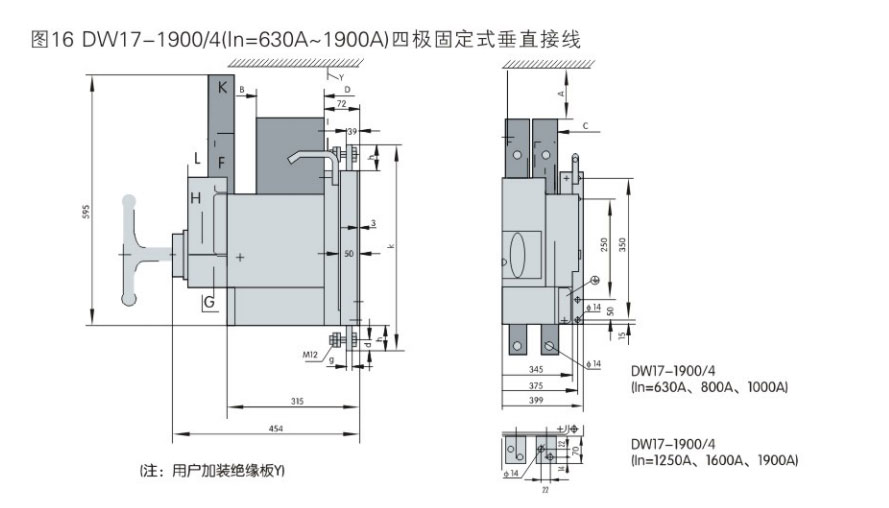

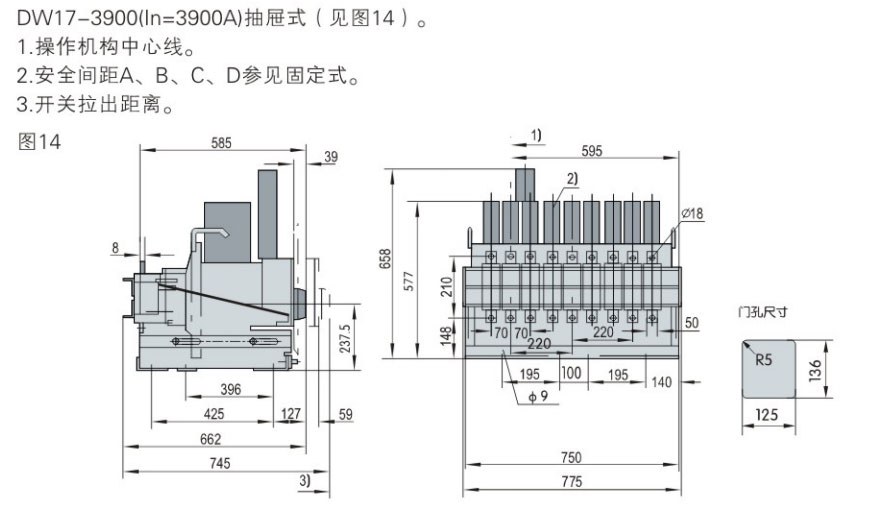

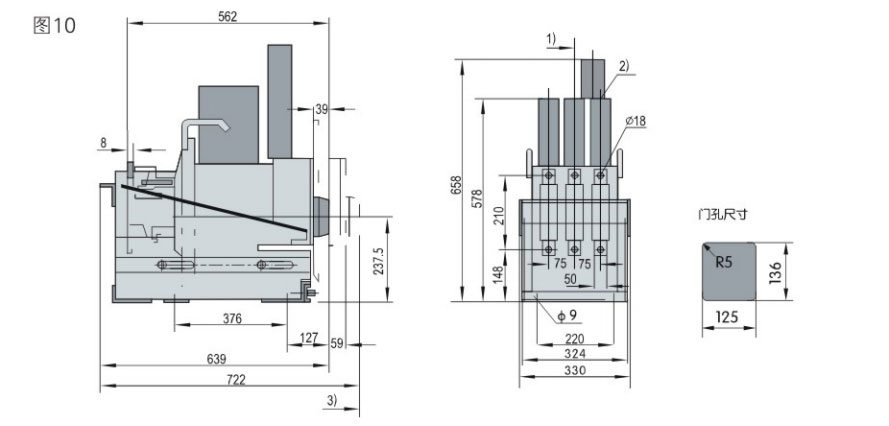

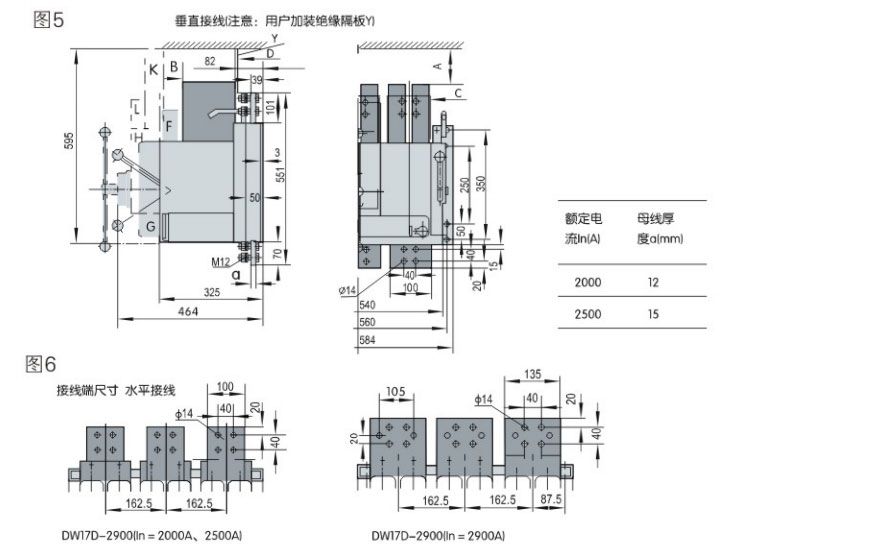

三極固定式斷路器外形及安裝尺寸1斷路器的安全間距見表71(門孔尺寸見抽屜式圖)。

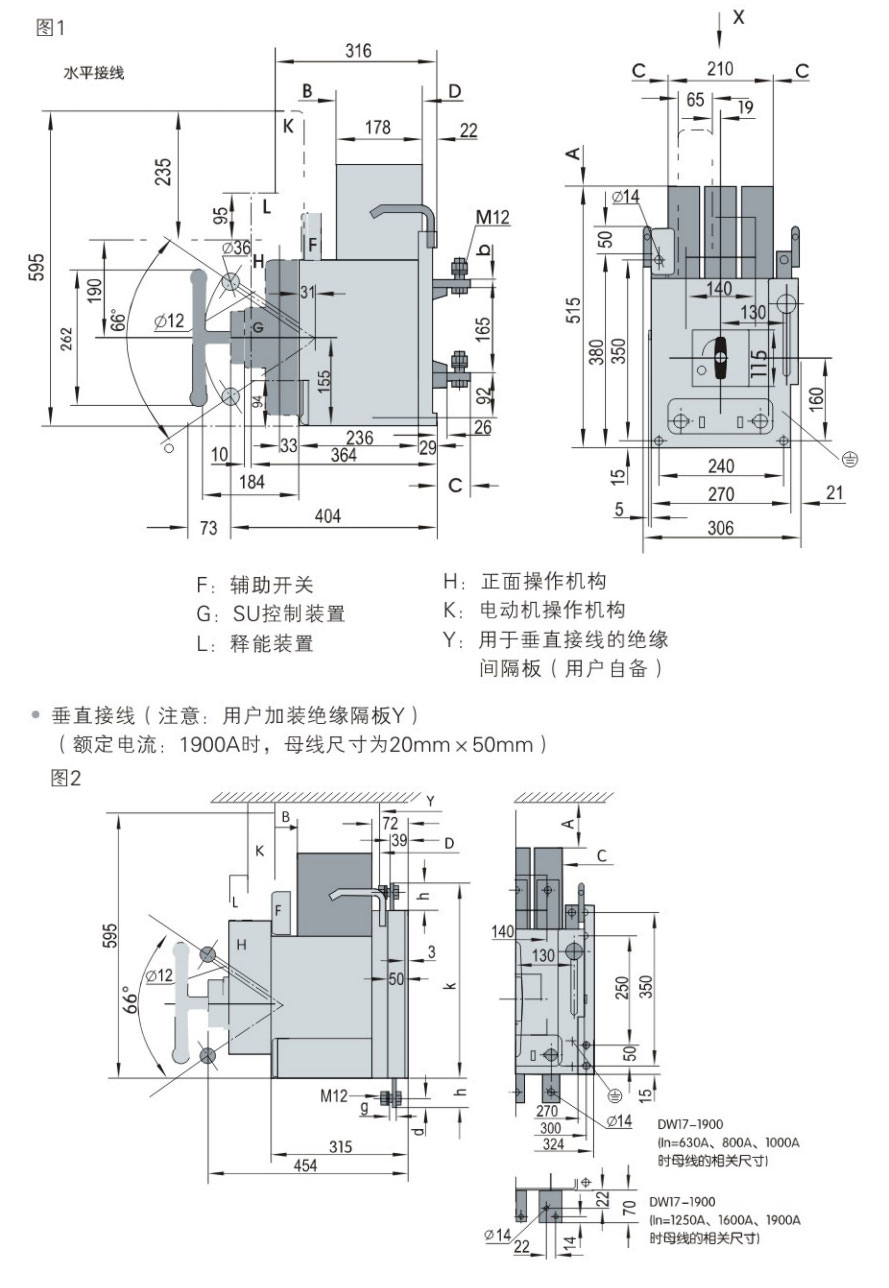

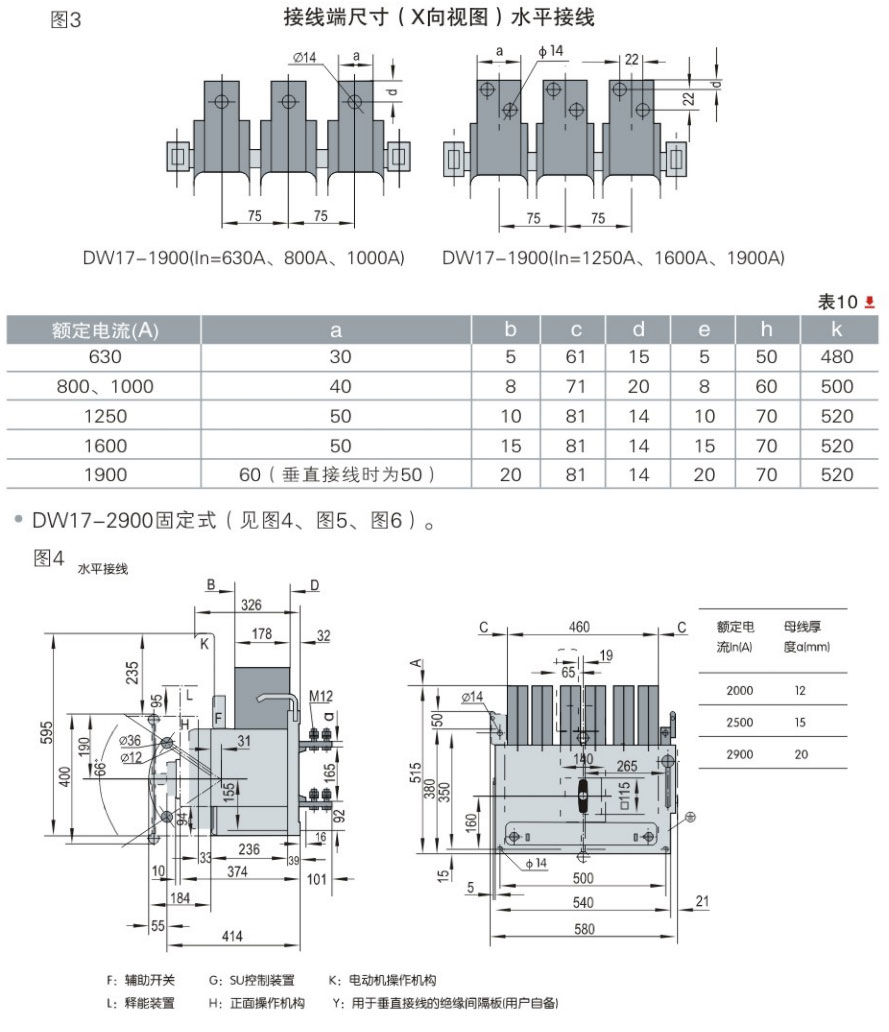

DW17-1900固定式(見圖1、圖2、圖3)。
