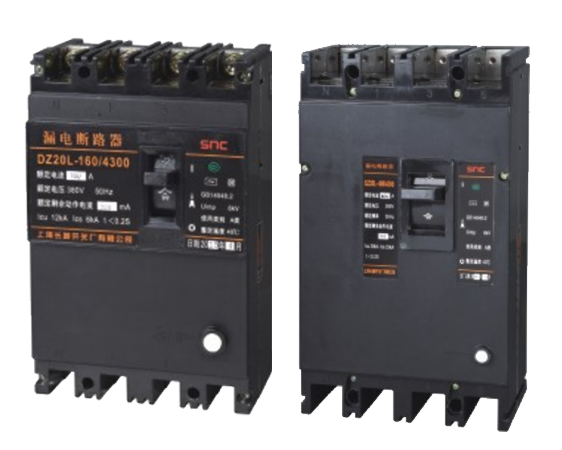

DZ20LE系列漏電斷路器主要適用于交流50Hz，額定電壓為380V，額定電流至 630A的配電網絡中，作為人身觸電或設備漏電保護之用:也可用來防止因設備絕緣損 壞，產生接地故障電流而引起的火災危險:同時還可以用來分配電能和保護線路及電源 設備的過載和短路，亦可以用來作為線路的不頻繁轉換之用。
產品不斷創(chuàng)新 品質始終如一
DZ20LE系列漏電斷路器主要適用于交流50Hz，額定電壓為380V，額定電流至 630A的配電網絡中，作為人身觸電或設備漏電保護之用:也可用來防止因設備絕緣損 壞，產生接地故障電流而引起的火災危險:同時還可以用來分配電能和保護線路及電源 設備的過載和短路，亦可以用來作為線路的不頻繁轉換之用。
本系列漏電斷路器為AC型斷路器。
本產品符合GB14048.2和IEC60947-2標準。
周圍空氣溫度:
a.周圍空氣溫度上限不超過+40℃；
b.周圍空氣溫度24h內的平均值不超過+35℃；
C.周圍空氣溫度下限不低于-5℃；
注:如用戶對漏電斷路器使用溫度有特殊要求，可與制造廠協(xié)商。
海拔:安裝地點的海拔不超過2000m；
大氣條件:
大氣的相對濕度在周圍最高+40℃時不超過50%;在較低溫度下可以有較高的相對濕
度，最濕月的月平均最大相對濕度為90%，同時該月平均最低溫度為+25℃，并考慮
到溫度變化發(fā)生在產品表面上的凝露；
污染等級:3；
安裝條件:
漏電斷路器應按照制造廠提供的使用說明書安裝要求進行安裝。上接線端子接電源
側，下接線端子接負載側，與垂直面傾斜度不超過5°，且不得安裝在沖擊振動及受
雨雪侵襲的地方；
安裝類別:Ⅱ；
外磁場:漏電斷路器安裝場所附近的外磁場，任何方向不應超過地磁場的5倍；
按極數分：四極漏電斷路器、三極四線漏電斷路器。

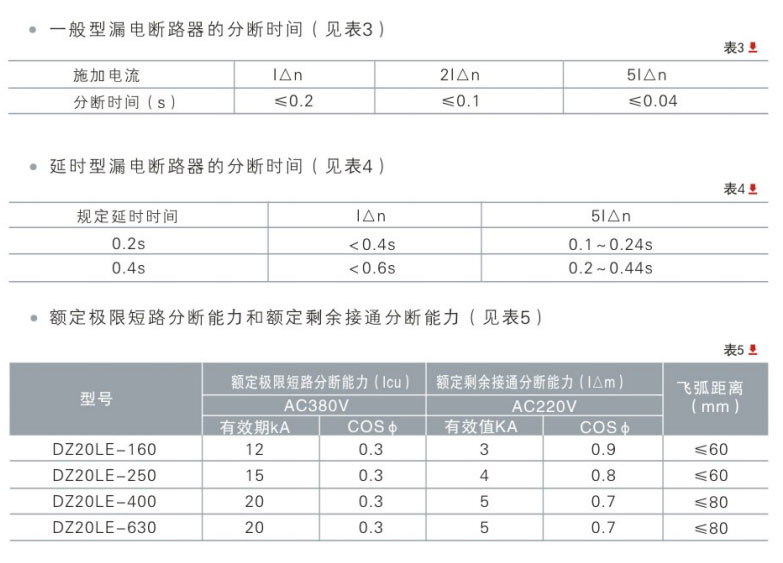

按剩余電流分斷時間分：一般型、延時型。
按剩余動作電流分：剩余動作電流不可調型、剩余動作電流可調型(三檔)。

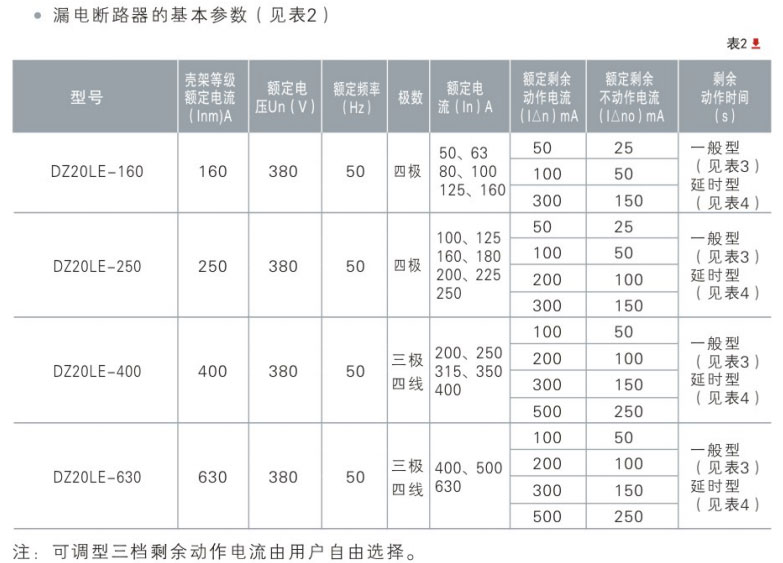

剩余電流動作特性
在正常的工作條件下，漏電斷路器的剩余動作電流小于或等于額定剩余動作電流，并大 于額定剩余不動作電流。
漏電斷路器用主電源作為輔助電源,其要求為漏電斷路器在0.85~1.1Un之間正常運行。

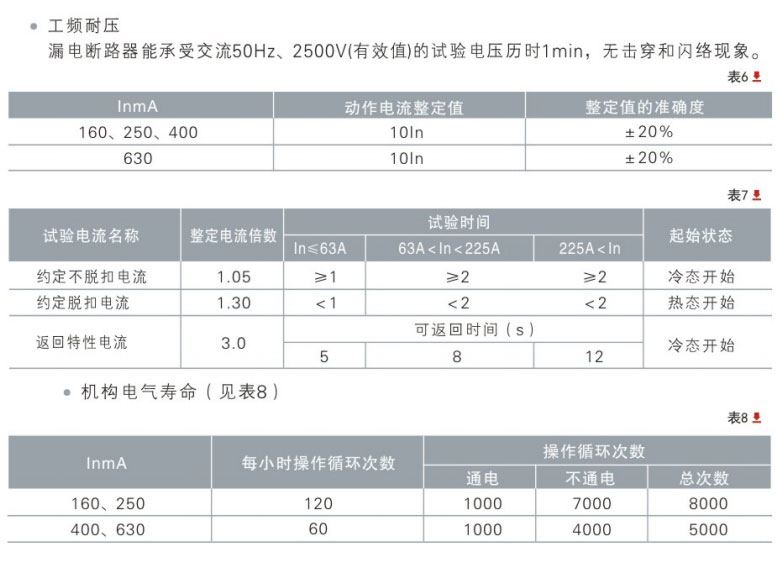

過電流脫扣器的斷開特性過電流脫扣器在短路情況下的斷開特性(見表6)
過電流脫扣器在過載反時限下的斷開特性
當周圍空氣溫度為+40℃時，配電用漏電斷路器在過電流脫扣器各極同時通電時，反時 限斷開動作特性(見表7)。
電氣間隙和爬電距離
漏電斷路器的電氣間隙不小于5.5mm;爬電距離不小于10mm。
結構
本系列漏電斷路器系電流動作型電子式漏電保護斷路器。主要部件有:主開關、零序
電流互感器、電子放大部件、漏電脫扣器、試驗裝置。全部零部件均裝在一個塑料外殼中。
工作原理當被保護線路或電源設備出現(xiàn)過載或短路時，主開關中的復式脫扣器完成延 時或瞬時脫扣動作，從而切斷電源起到過載或短路保護作用。當被保護電路中有漏電 或人身觸電時，只要剩余電流達到整定動作電流值，零序電流互感器的二次繞組就輸 出一個信號，并通過漏電脫扣器動作，從而切斷電源，起動漏電和觸電保護作用。
