適用范圍
DZL25系列漏電斷路器(以下簡稱漏電斷路器)主要適用于交流50HZ、額定工作電
壓為380V，額定電流至200A的配電網絡中，用來對人進行間接接觸保護。也可用來防止
因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路
及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁起動之用。
產品符合GB6829、GB14048.2和IEC60755、IEC60947標準。

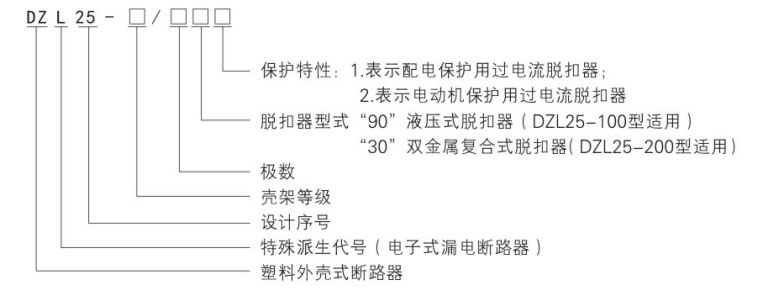

型號及其含義
正常工作條件及安裝條件
污染等級:3級；
安裝類別:Ⅲ類；
安裝場所的外磁場任何方向不應超過地磁場的5倍；
安裝地點的海拔不超過2000m；
一般垂直安裝，手柄向上為接通電源位置，任何方向允差2°；
安裝處應無顯著沖擊和振動；
周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃,下限值不低于-5℃,且24h的平均溫度值不超過+35℃
注1:下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明；
注2:上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商；
大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%，在較低溫度下可以允許有較高的相對濕度，例如在+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取適當?shù)拇胧?/p>

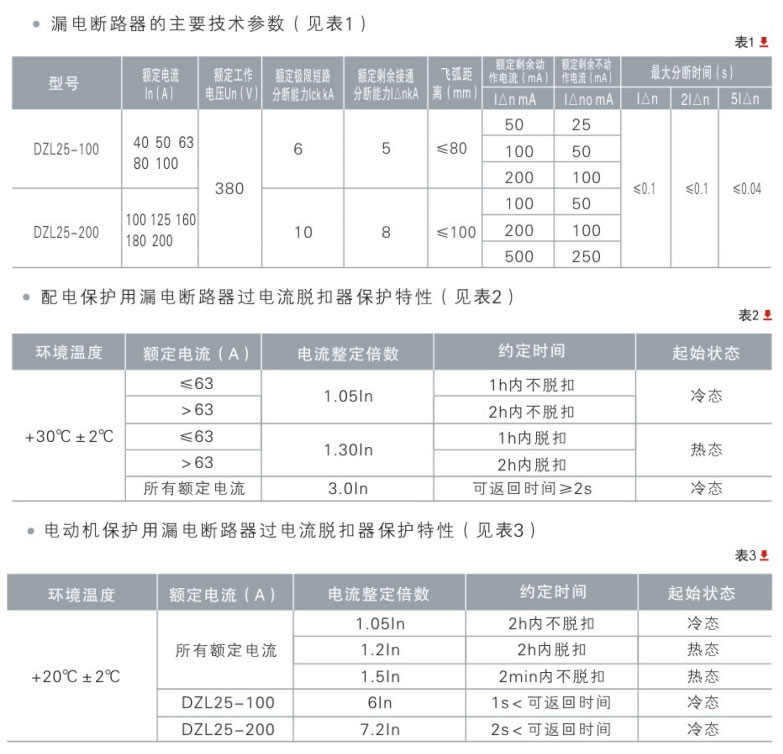

主要規格和技術參數

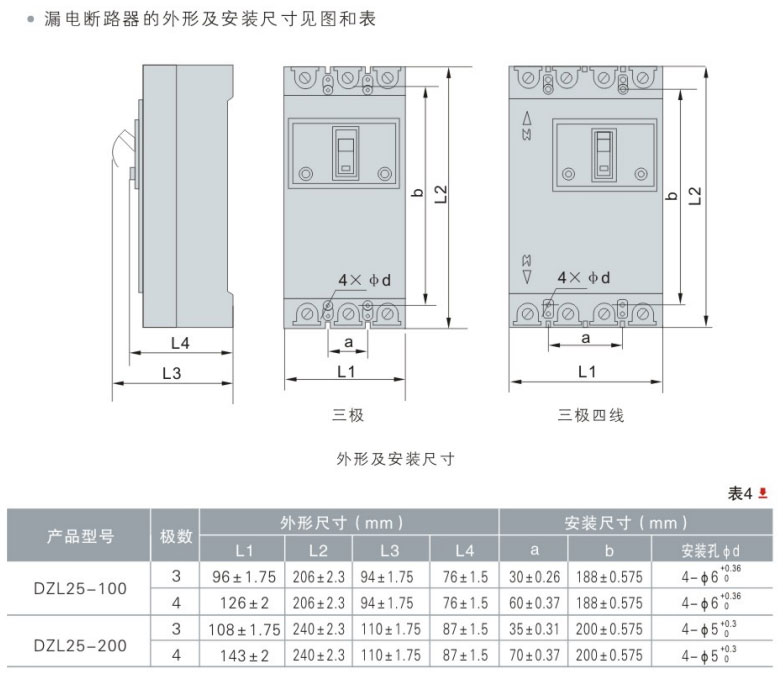

外型及安裝尺寸
訂貨須知
訂貨時必須寫明:產品名稱、型號、規格、極數、保護特性、額定電流、額定剩余動作
電流，訂貨數量。
例:訂DZL25-100，四極配電保護用漏電斷路器，額定電流100A，額定剩余動作電流
200mA.共100臺，應寫為:DZL25-100/4901100A 200mA100臺。
對漏電斷路器有特殊要求可與廠家協商解決 。
