- GCS低壓抽出式開關柜
- 型號：GCS
-
海拔高度不超過2000m；
周圍空氣溫度不超過40℃以上及不低于-25℃；
+20℃時空氣相對濕度月平均不大于90%；
無劇烈振動和沖擊的場所；
無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
SnC
產品詳情
產品不斷創新 品質始終如一
產品概述
GCS低壓抽出式開關柜本裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑 等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場 所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400V)、(660V)，額定電流為 4000A及以下的發電、電動機集中控制、無功率補償?shù)鹊蛪撼商着潆娧b置。

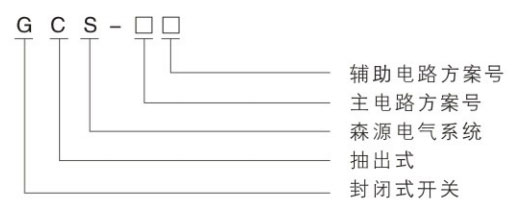

型號及其含義
使用環境條件
周圍空氣氣溫不高于+40℃，不低于-10℃。24小時內平均溫度不得高于+35℃；
超過時，需根據實際情況降容運；
戶內使用，使用地點的海拔高度不得超過2000m；
周圍空氣相對溫度的變化可能會偶然產生凝露的影響；
裝置安裝進與垂直面傾斜度不超過5%，且整組柜列相對平整；
裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；
用戶特殊要求時，可以與制造廠協商解決；
結構特點
主構架采用8MF開口型型鋼或“C”型鋼，由2.5mm冷軋板冷彎而成，在型鋼的三側
面分別有模數為20mm和100mm，9.2mm的安裝孔，具有強度高，便于?；惭b的特點。
抽屜類型分為1/2單元，1單元，2單元，3單元四個尺寸系列，回路額定電流在400A及以下。
組裝靈活、結構緊湊、通用性強，安全性能好、壓縮場地、裝配方便。提高轉接件的熱容量、較大幅度的降低由于轉換件的溫升給插件、電纜頭、間隔板帶>來的附加溫升。
功能單元之間、隔室之間的清晰、可靠、不因某一單元的故障而影響其它單元工作、使故障局限在最小范圍。
母線平放置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。MCC柜單柜的回路數量多至22回，充分考慮了大單機容量發電廠，石化系統等行業的電動門(機)群的需要。
裝置與外部電纜的連接在電纜室中完成，電纜可以上下進出。零序電流互感器置電纜隔室內，使安裝維修方便。
同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。
抽屜單元有足夠數量的二次接插件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。

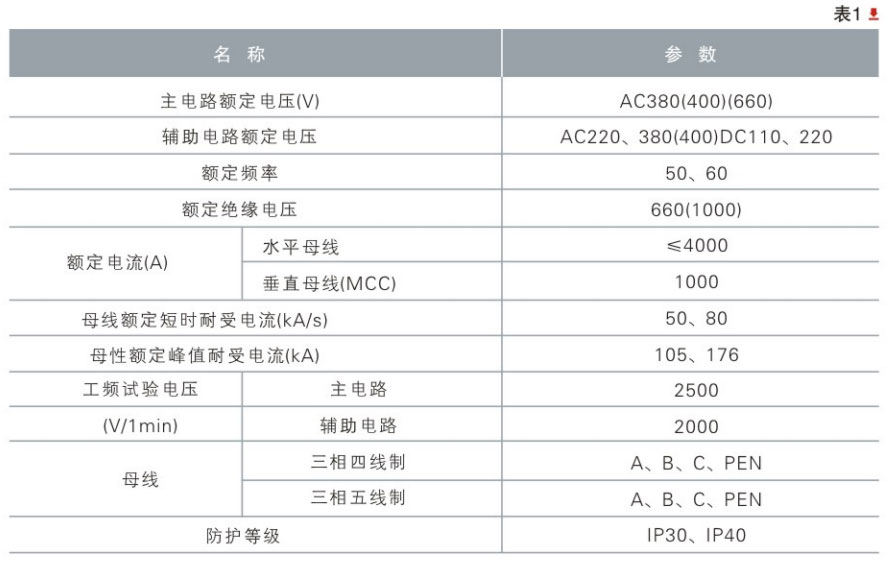

主要技術參數

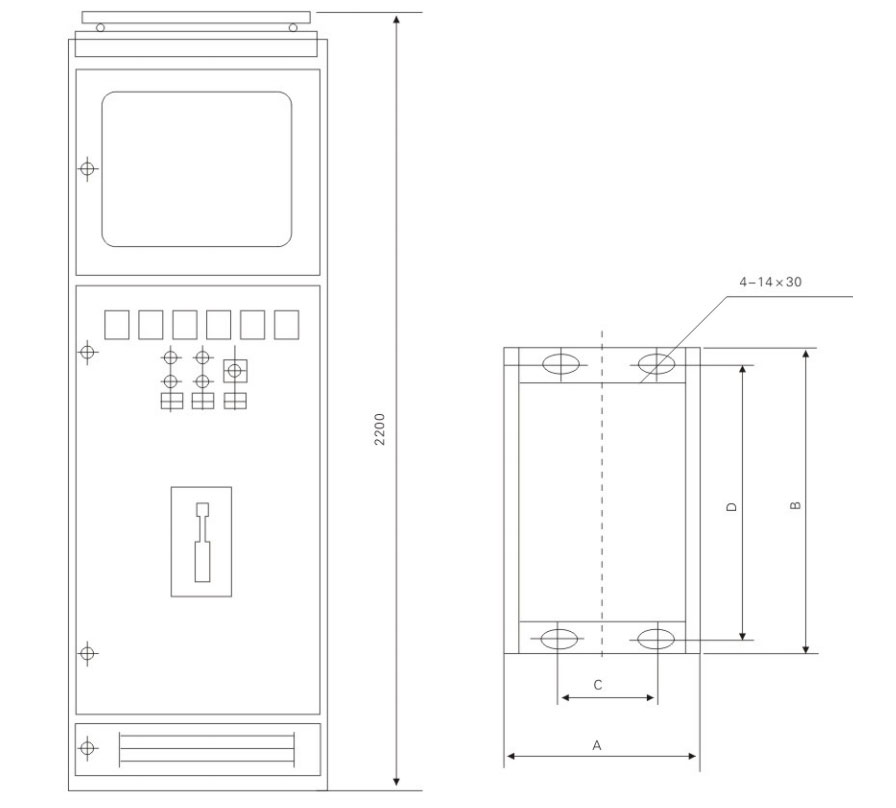

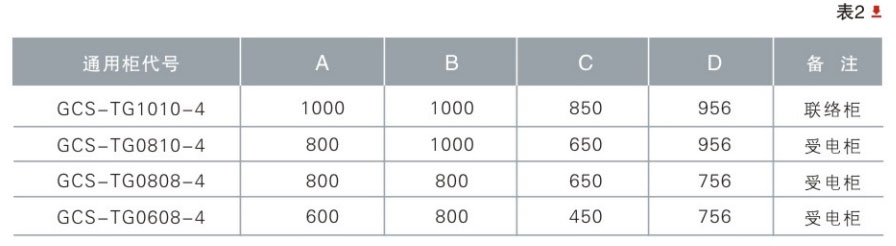

外形及安裝尺寸
