- HXGN-12箱型固定式環網開關設備
- 型號：HXGN□-12
-
地震烈度不超過8度；
海拔高度不超過1000米；
周圍空氣溫度:上限:+40℃，下限:-25℃；
相對溫度日平均值不大于95%，月平均值不大于90%。水蒸氣壓力日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；
SnC
產品詳情
產品不斷創新 品質始終如一
產品概述
箱型固定式環網開關設備(簡稱環網柜)，適用于三相交流50Hz，電壓6-10kV的 配電系統，作為工廠、車間、小區住宅、高層建筑、學校和公園等環網供電和終端供 電，也適于裝入箱式變電站。

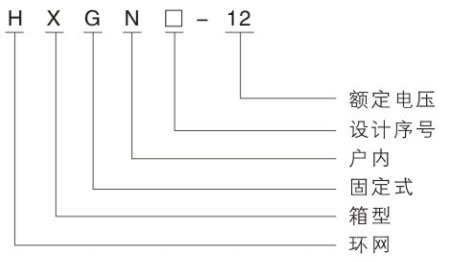

型號及其含義
使用環境條件
地震烈度不超過8度；
海拔高度不超過1000米；
周圍空氣溫度:上限:+40℃，下限:-25℃；
相對溫度日平均值不大于95%，月平均值不大于90%。水蒸氣壓力日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；
無易燃、爆炸危險，嚴重污穢和化學腐蝕場所；

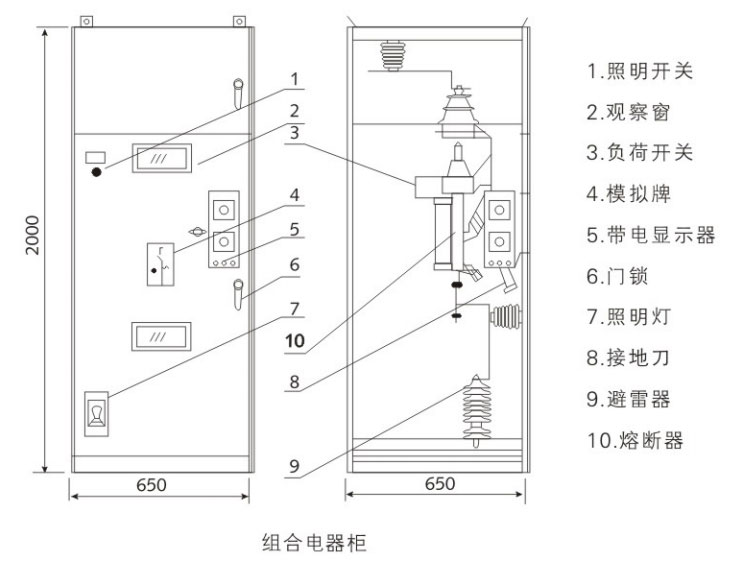

結構特點
環網柜為金屬封閉式結構，基本柜架用優質薄鋼板彎制組裝而成。柜體上部為母線 室，主母線水平放置，儀表室位于母線室的前部，與母線室之間用鋼板分隔。柜體中下 部為開關室，安裝負荷開關、組合電器、電流互感器、電纜連接等。母線室與開關由金 屬隔板和絕緣隔離罩隔離。架空進線時，柜頂可另加裝母線通道。根據主開關的安裝方 式，有側裝和正裝兩種不同的結構型式的環網柜供用戶選用。外殼防護等級為IP2X。
主開關采用FK(R)N12A-12或FZ(R)N25-12開關，滅弧性能穩定可靠，開關 具有獨特的鐘形靜觸頭絕緣罩帶接地的活門結構:開關斷開后、接地開關合上時，活門自動將斷口隔離，檢修、維護安全可靠。
“五防”聯鎖裝置與負荷開關、接地開關的操動機構構成一個整體，既完善可靠又簡化了對開關安裝調試工作。

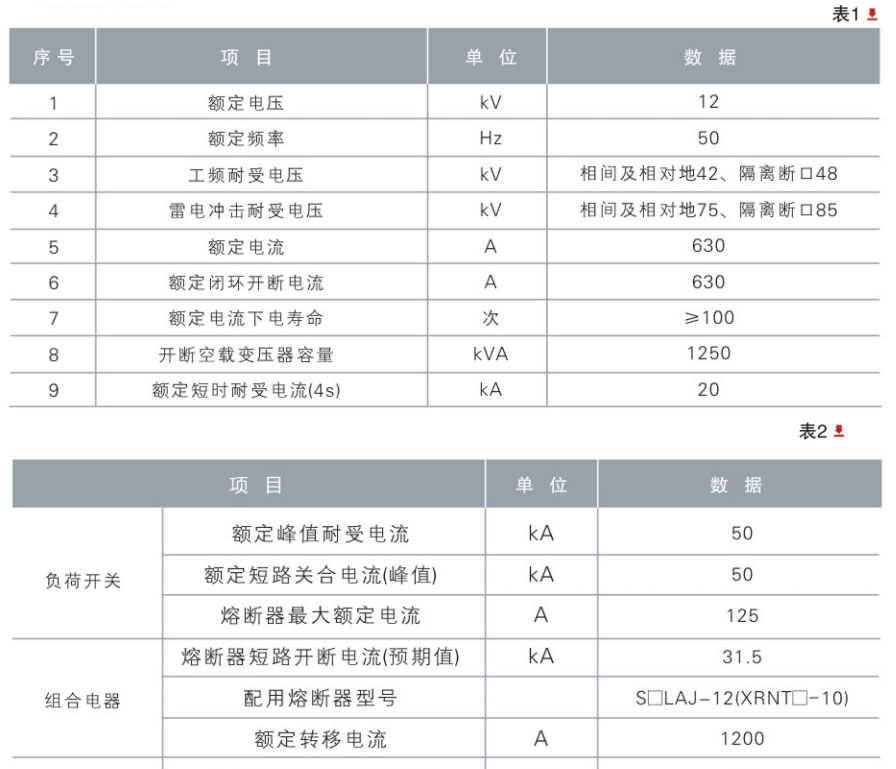

主要技術參數

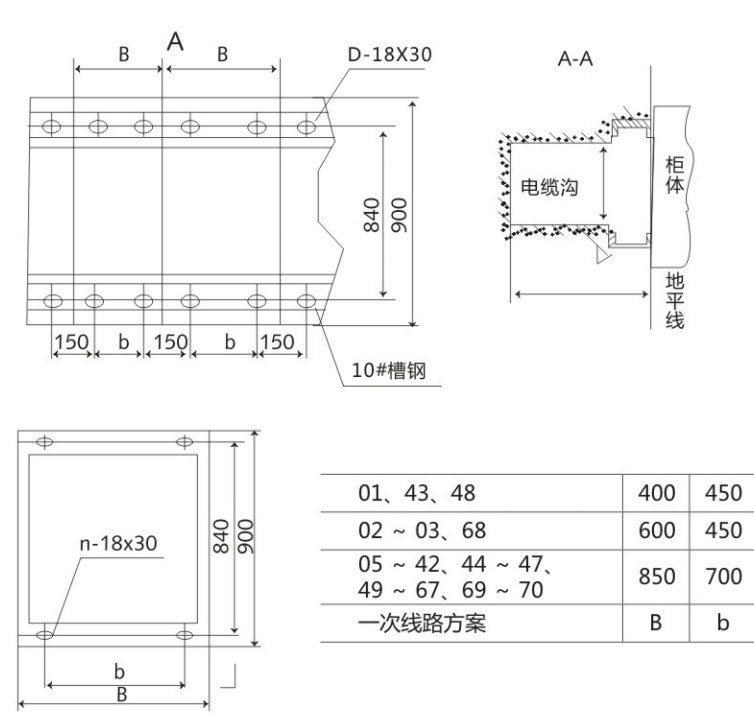

柜體應排列整齊，柜間的連接及下端應固定良好。
母線及電纜頭的安裝，應保證帶電裸母線之間及對地空氣間隙大于125mm。
各柜的接地母線應采用不小于40x3截面積的銅母線，各聯接面應涂抹凡士林，接觸緊密并接地良好。
底部蓋板，電纜進出口應密封良好，防止小動物爬入引發事故。
安裝熔斷器時，必須使熔斷器的撞擊器朝上，即朝向負荷開關的脫扣器，且撞擊器與負荷開關脫扣器的距離小于20mm。
訂貨須知
訂貨須提下列資料:
產品名稱、型號、方案(或一次線路圖)、數量;
環網柜內所裝電器元器件的名稱、型號、規格和數量;
環網柜的排列圖及平面布置圖;
輔助回路展開圖;
柜殼漆色;
柜體外形結構尺寸:側裝650(寬)x900(深)x2200(高)，正裝:900(寬)x900(深)x2200(高)，如有特殊要求請在訂貨時提出。
