按安裝方式分： 固定式、抽屜式；
按極數分：三極、四 極；
按操作方式分：電動操作、手動操作(檢修、維護用)；
脫扣器種類：智能型控制器欠電壓瞬時(或延時)脫扣器、分勵脫扣器、智能型控制器性能；
智能控制器分為：L型(經濟型)M(標準型)、H(通訊型)、2M(標準型II型)、2H(通訊型I型)；
具有超載長延時反時限、短延時反時限、短延時定時限、瞬時動作功能。可由用戶自 行設定，組成所需的保護特性。JI型具有六種保護特性曲線可選；
單相接地保護特性，I1型增加了漏電保護、N相保護以及由斷相等原因引起的電流不平衡保護 ；
產品不斷創新 品質始終如一

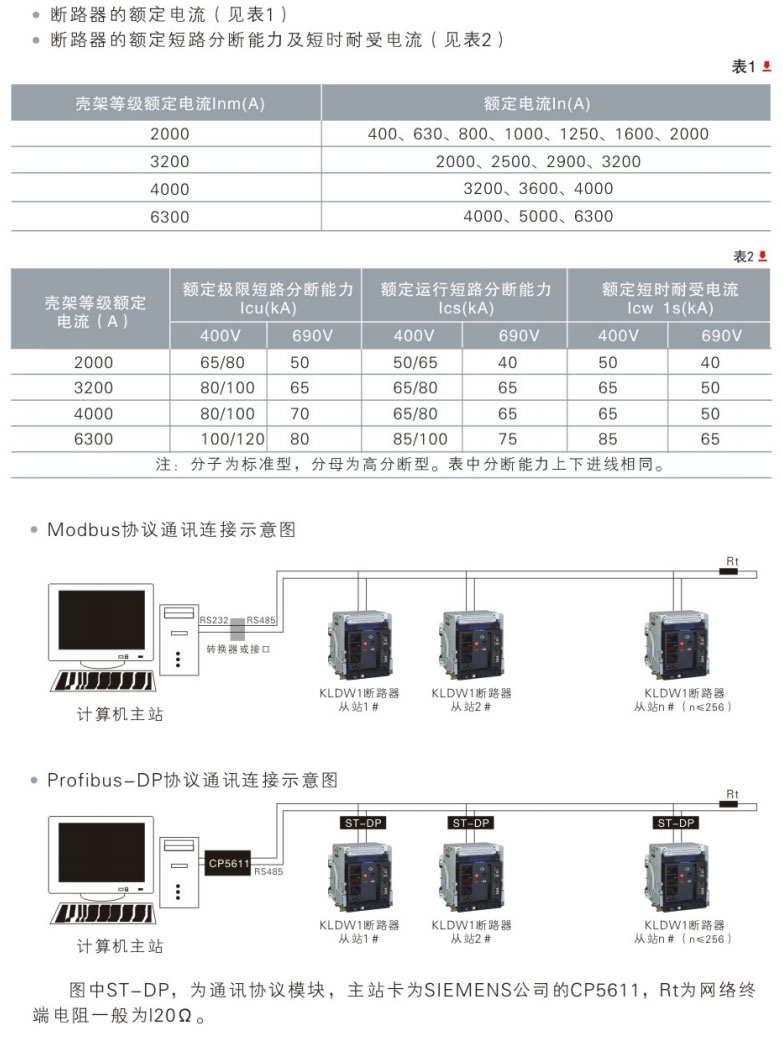

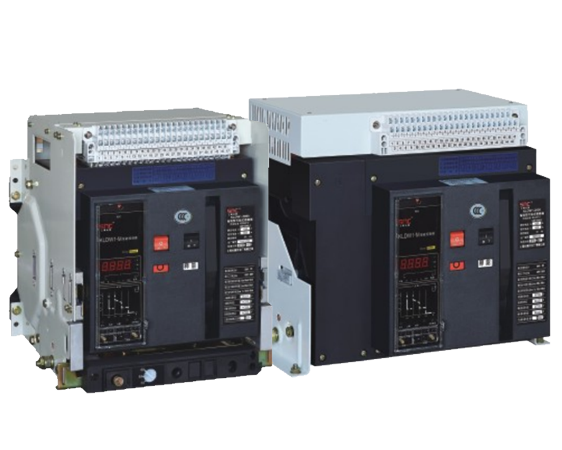

KLDWI(DW45)系列智能型萬能式斷路器(以下簡稱斷路器)適用于交流50Hz，額 定工作電壓至690V及以下，額定電流400A-6300A的配電網絡中用來分配電能和保護線 路及電源設備免受過載欠電壓、短路、單相接地等故障的危害，斷路器具有智能化保護 功能，有較高精度的選擇性保護，提高了供電可靠性。同時帶有標準的RS485通訊接 口，可進行“遙測”“遙訊”“遙控”“遙調”四遙功能以滿足集群控制中心和自動化系統的要求。
該系列斷路器具有結構緊湊分?jǐn)嗄芰Ω邿o(wú)飛弧距離等特點。斷路器不帶智能脫扣器及傳感器時可作隔離開關用。
斷路器符合GB14048.2-2008《低壓開關設備和控制設備低壓斷路器"和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。
按安裝方式分： 固定式、抽屜式；
按極數分：三極、四 極；
按操作方式分：電動操作、手動操作(檢修、維護用)；

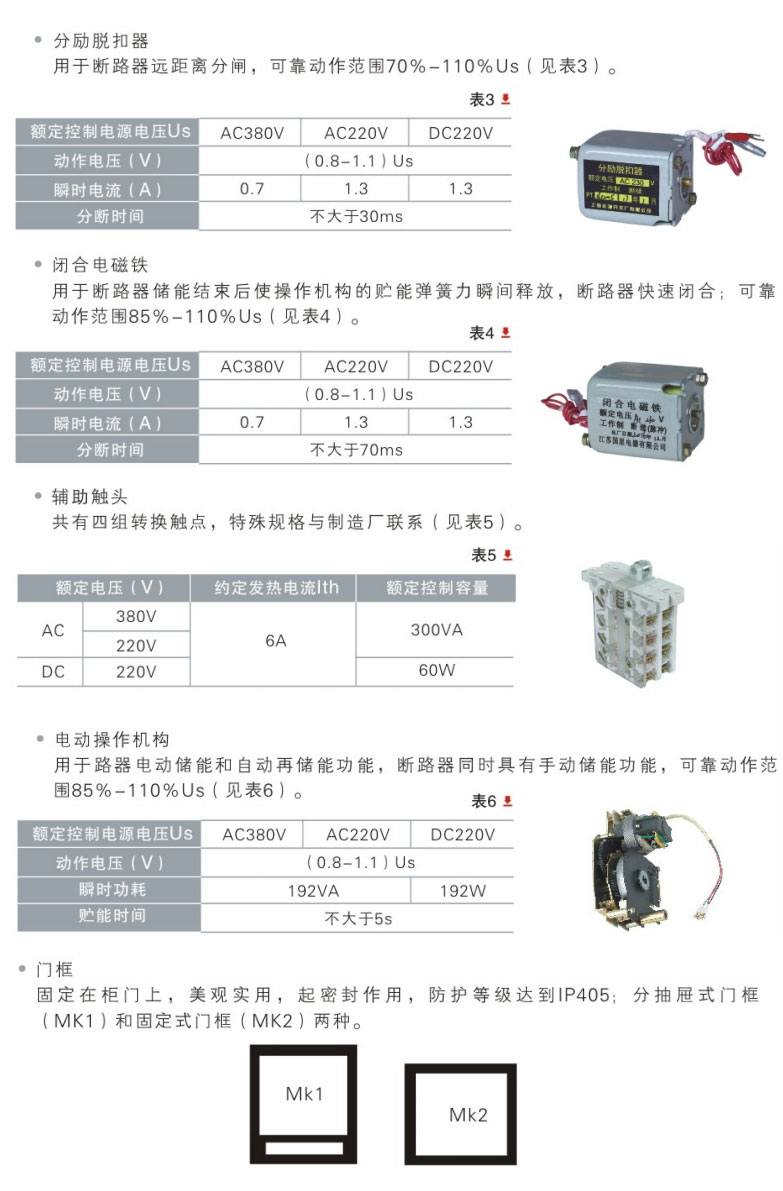

脫扣器種類：智能型控制器欠電壓瞬時(或延時)脫扣器、分勵脫扣器、智能型控制器性能；
智能控制器分為：L型(經濟型)M(標準型)、H(通訊型)、2M(標準型II型)、2H(通訊型I型)；
具有超載長延時反時限、短延時反時限、短延時定時限、瞬時動作功能?？捎捎脩?hù)自 行設定，組成所需的保護特性。JI型具有六種保護特性曲線可選；
單相接地保護特性，I1型增加了漏電保護、N相保護以及由斷相等原因引起的電流不平衡保護 ；
自檢功能:過熱自檢微機自診斷；
試驗功能:試驗脫扣器的動作特性；
負載監控功能；
熱模擬功能；
MCR功能；
故障記憶功能，I型可增選故障時鐘功能；
顯示功能:整定電流、動作電流顯示，整定時間、動作時間顯示，各相電壓顯示。11型增加了頻率功率因數、有功功率有功電度觸頭磨損及機械壽命等顯示，報警功能過載報警；
周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃，下限值不低于一5℃，且24h的平均值不超過+35℃；
大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超50%，在較低溫度下可以有較高相對濕 度，最濕月的月平均最大相對濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露；
安裝地點海拔不超過2000m，斷路器的垂直傾斜不超過5°；
污染等級:Ⅲ；
防護等級:IP30；
使用類別:B類或A類；
安裝類別:額定工作電壓690V及以下的斷路器以及欠壓脫扣器電源變壓器初級
線圈用于安裝類別IV，輔助電路及控制電路安裝類別為Ⅲ；
當上述條件不能滿足時，用戶應與本公司協商；
相間隔板(選配)
用于斷路器母排間隔離，增強相間絕緣強度。用戶只要將隔板方插人底板方孔內 向下移動約10mm固定。
斷路器的聯鎖機構(選配)
斷路器具有“斷開位置鑰韙鎖”附件(按訂貨要求供)，能將斷路器鎖定在斷開位
置。此時無論用合閘按鈕或釋能(合閘)電磁鐵均不能使斷路器閉臺?？山M成“三
鎖二鑰匙”聯鎖，使不處于相鄰的三臺斷路器同時只能有兩臺閉合，也可每臺單獨使用。

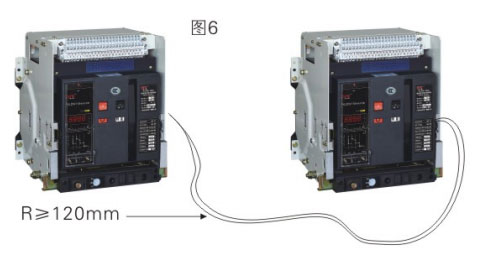

纜繩式機械聯鎖(見圖6)
適用于抽屜式和固定式斷路器，用于2臺斷路器間的纜繩式機械聯鎖，聯鎖的斷路器
間最大距離2000mrn，機械聯鎖裝置由用戶按照制造廠提供的說明書自行安裝。

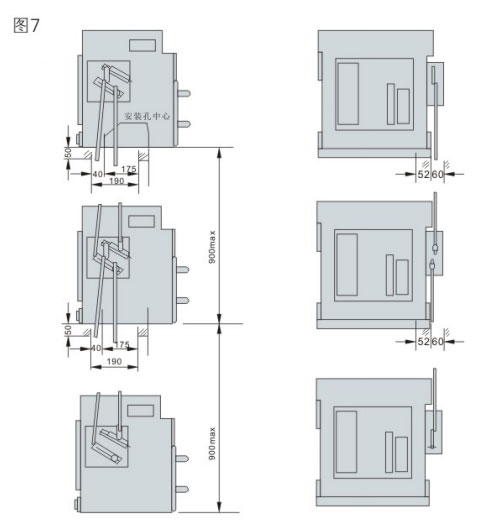

杠桿式機械聯鎖(見圖7)
適用于抽屜式斷路器，用于3臺垂直安裝的斷路器間機械聯鎖，用于2臺斷路器聯鎖
時，只需去除最上面的斷路器，聯鎖的斷路器間最大距離900mm，械聯鎖裝置由用
戶按照制造廠提供的說明書自行安裝。
門掛鉤
用于抽屜式斷路器與配電柜門的聯鎖，避免斷路器在運行狀態時柜門打開，以保障
人身安全。

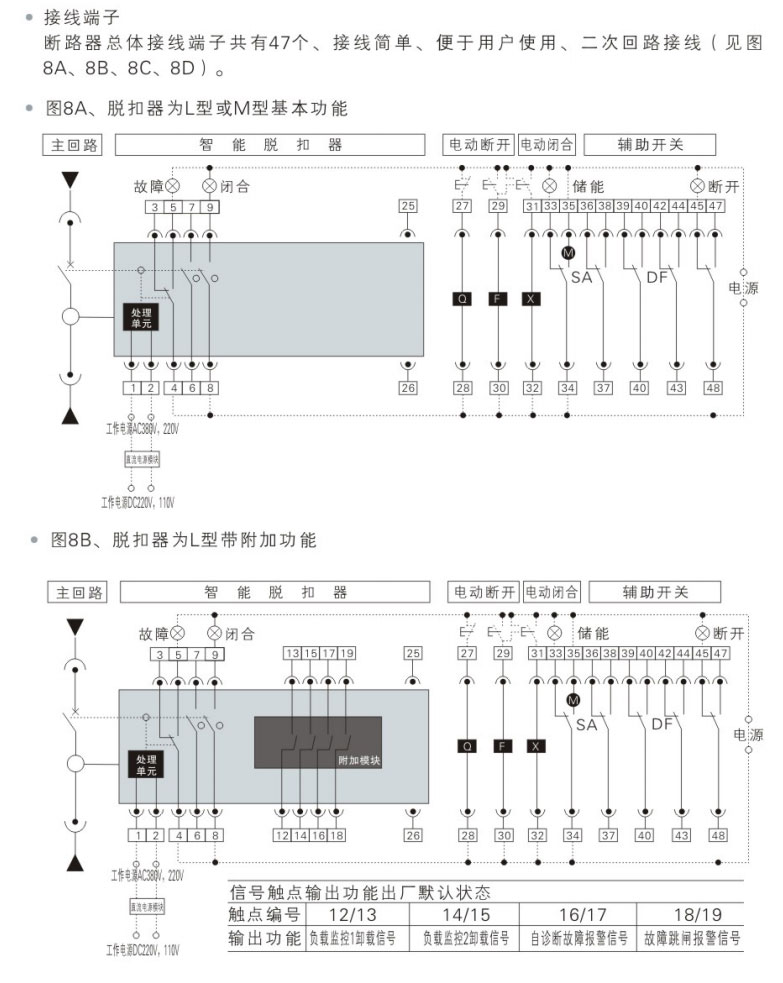

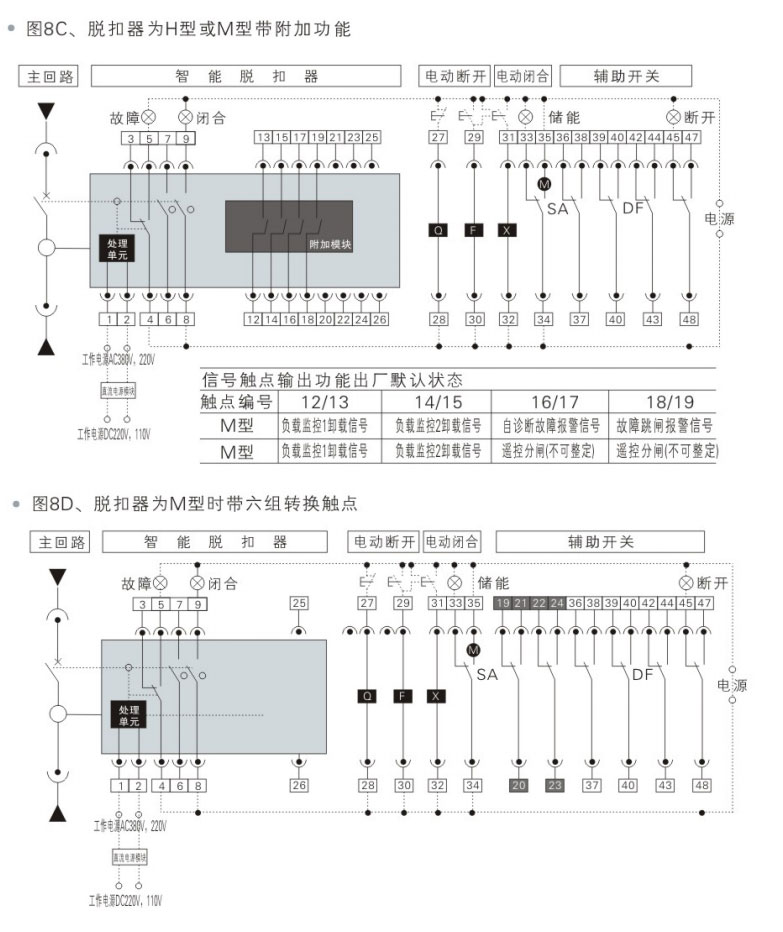

SBI~勵按鈕(用戶自備)DF輔助觸頭x-閉臺電磁鐵F-分勵脫扣器Q-欠壓脫扣器M- 儲能電機SA-電機微動開關SB2-欠壓按鈕(用戶自備)SB3-合閘按鈕(用戶自備) 0-常開觸點 -信號燈
接線說明
1#、2#輔助電源輸人端。
14#、15#控制器第二組信號觸點輸出。
16#、17#控制器第三組信號觸點輸出。
6#、7#斷路器狀態第組輔助觸點輸出端。
18#、19#控制器第四組信號觸點輸出。8#、9#斷路器狀態第二組輔助觸點輸出端。
20#保護地線、10# RS485通訊P端子(單工)遙調訊(僅H/2H型具備)。
21#、22#、23#、24#電壓顯示輸八端。
11#RS485通訊N端子(單工)遙控訊(僅H/2H型具備)。
25#、26#外接互感器輸入端。
3#、4#、5#故障跳閘觸點輸出端。
12#、13#控制器第組信號觸點輸出若F、X、M的控制電源電壓不同時應分別接不同電源。
端子35#可直接接電源(自動預儲能)，也可串接常開按鈕接電源(手動預儲能); 若用戶提出6#、7#可輸出常閉觸點，當智能控制器的工作電源為直流電源時，須增加 直流電源模塊，電源模塊兩輸出端分別相應與二次接線端子1#(+)、2州-)相連。
控制器四組獨立的信號觸點輸出，其功能可通過編程器或特殊方法進行整定，所提供
的信號輸出功能有10種，其功能及編號分別如下:
1、短路瞬時故障跳閘報警:2、接地或漏電故障跳閘報警:3、電流不平衡故障跳閘報
警，4、短路短延時故障跳閘報警，5、過載長延時故障跳閘報警,6、故障跳閘報警:
7、負載監控1卸載輸出，8、負載監控2卸載輸出，9、系統自動診斷故障報警;10、電
網故障狀態報警。
用戶無特殊要求時，控制器四組觸點功能在出廠時設置為默認狀態。
安裝前先檢查斷路器的規格是否符合要求。
安裝前先用500v兆歐表檢查斷路器絕緣電阻，在周?chē)橘|(zhì)溫度20+℃和相對濕度 50%-70%時應大干10M眾，否則應烘干，待絕緣電阻達到要求方可使用。

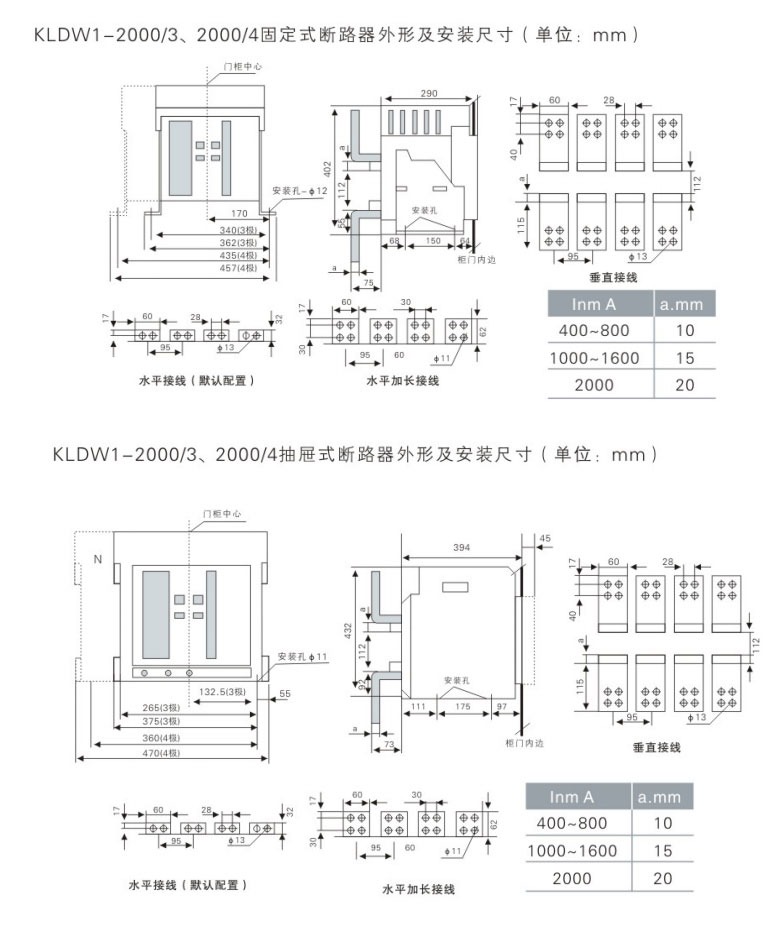

斷路器安裝時，其底座應居于水平位置，并用M10螺釘固定。
安裝時對斷路器進行可行的保護接地接地處有明顯的接地標記。
斷路器的上進線或下進線，均不改變其技術性能。
斷路器安裝完畢按有關接線圖接線后在主電路通電前(抽屜式斷路器抽屜座上的指示,指在試驗位置)應進行下列操作試驗:
A、檢查欠電壓、分勵脫扣器、釋能(合閘)電磁鐵、電動操作機構電壓是否相符(斷路器合閘前，欠電壓脫扣器必須通電)。
B、上下扳動面罩上的手柄，七次后面板顯示“貯能”，并聽到“咔”聲，貯能結束，按“!”按鈕或釋能(合閘)電磁鐵通電，斷路器可靠閉合(在控制器清燈按鈕可 靠清燈情況下)，扳動手柄能再次貯能。
C、電動機通電操作至面罩顯示“貯能”，并伴隨“咔嗒”聲，貯能結束，電動機自動斷電按“|”或釋能(合閘)電磁鐵通電，斷路器可靠閉合。
D、斷路器閉合后，無論用欠電壓、分勵脫扣器或面罩上“。按鈕、智能型脫扣器的脫扣試驗均應能使斷路器斷開。
M型和H型控制器的整定
控制器長延時電流整定:按“清燈”鍵后，按“設定”鍵，直到長延時狀態指示燈 亮，顯示長延時出廠電流整定值， 般為in，電流整定范圍為(04-1.0)ln，根據需要按“+”、“_”鍵，每按次以< 2% 間隔增減，直到最接近需要的電流為止，接著按次 “貯存”鍵，貯存指示燈由亮至閃爍后熄滅，表示長延時電流整定值已存貯結束。
長延時時間整定:長延時電流整定結束后，再按次“設定”鍵，長延時時間狀態指示 燈亮，長延時時間出廠整定值，按“+”鍵，每按次時間增加倍如時間過長，可再按 “一”鍵，每按次，時間減少半，直到最接近需要的時間為止，接著按次“貯存”鍵 貯存指示燈亮次熄滅，表示長延時時間整定結束。負載監控、短延時、瞬時接地等保 護動作值整定和動作時間整定方法同上，只是對應不同狀態指示。當增選有諧波影響 系數整定功能時，狀態指示燈tG閃爍時為諧波影響系數整定狀態，范圍為10%- 100%+OFF，tG燈恒亮?xí)r為接地時間整定狀態，接地時間整定值在“OFF”位置，表 示故障狀態、接地只報警不脫扣，瞬間整定在“OFF”位置，表示該保護取消。控制器在整定 過程中，但有故障信號，則自動封鎖功能故障處理狀態。
拉制器各種保護參數，不得交叉設定。脫扣器保護優先級如下長延時< 短延時< 瞬時。
對用于重合閘的lLc2'設定值小于ILcl'脫扣器參數全部整定好后，再按次“清燈”鍵，或斷電復位次，使控制器處于復位狀態。
控制器設定后，在斷路器運行前，用戶根據需要，可以對脫扣器各種保護功能進行檢查， 控制器試驗有脫扣/不脫扣選擇、按“脫扣”鍵試驗時，斷路器分?jǐn)?，按“不脫鍵試驗則不發脫扣信號，斷路器不分?jǐn)唷?注L型產品僅有脫扣試驗，按下“試 扣”驗”鍵，則控制器發出瞬間動作信號斷路器分?jǐn)唷?
過載試驗，按“設定”鍵至長延時狀態，查看過載整定值然后至其他電流狀態，按“_”鍵，調整電流至>131rl電流時，按下試驗鍵即可進行過載試驗狀態， 控制器按反時限規律延時動作，并指示故障類別和試驗狀態，其它特性試驗類同。試驗結束后按下“清燈”鍵進人正常運行狀態，同時必須按下機械“復位”按鈕方可閉合斷路器。
控制器在整定檢查狀態，1min內不按鍵，則自動清鍵進人正常運行狀態，同時旦出現 故障，則自動封鎖鍵功能，進人故障處理狀態。
a、設定檢查
控制器中“清燈”后，在無故障情況下，連續按動“設定”鍵，循環指示各種狀態和
對應的設定電流和時間值。檢查好后請按下“清燈”鍵(1min內不按鍵自動進人正常
運行狀態)。
b、電網運行電流和電壓檢查
控制器中“清燈”后在無故障情況下連續按:“選擇1”(“選擇”)鍵，循環指示各相運行電流僮和接地電流值，正常顯示最大相的電流，連續按“選擇2”鍵，循環指示各
線電壓，正常顯示最大相電壓。
控制器中“清燈”后，按下“故障檢查“鍵。則顯示上次故障狀態和故障電流，試驗或故障脫扣后，按“選擇1”(“選擇”)鍵可循環顯示試驗或故障的電流或時間值，試驗狀態不記憶。
斷路器合閘前必須首先按下脫扣器“清燈”鍵，使控制器正常運行狀態，然后再按機 械“復位”按鈕，方可閉合斷路器。

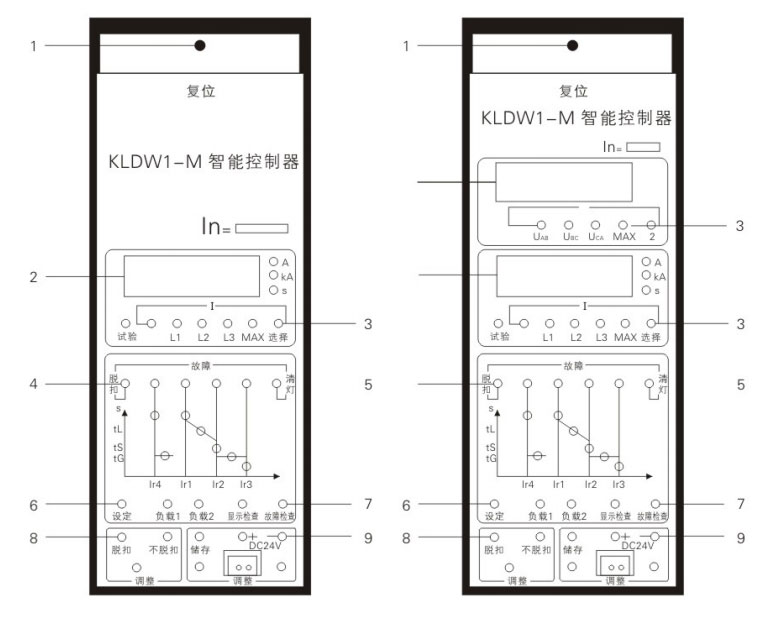

1-復位按鈕。斷路器脫扣后如果要再次閉合，需要復位按鈕按下，否則斷路器不能閉 合。
2-電流(電壓)、時間顯示，能顯示電流(電壓)或時間值。
3-“選擇”鍵。正常運行狀態能循環顯示各項電流(電壓)值，故障狀態或故障檢查 狀態能循環顯示故障電流或時間值。
4-LED發光指示，能指示各種狀態及類別。
5-“清燈”鍵?？刂破髡?、試驗故障后或斷路器閉合必須按下此鍵，使脫扣器處于 正常狀態。
6-“設定”鍵。檢查或設定各種保護特性電流或使用時間用。按此鍵可循環指示各狀 態。
7-“故障檢查”鍵，在控制器中“清燈”后，按此鍵能顯示和指示上次故障的狀態和 故障電流或時間值。故障電流或時間通過按“選擇”鍵來循環檢查。
8-“脫扣”“不脫扣”鍵做試驗功能時用。
9-“貯存”、“+” “-”鍵，整定電流或時間用。
lr4-接地保護電流整定值
lr1一長延時電流整定值
lr2-短延時電流整定值
lr3-瞬時電流整定值
tG-接地保護時間整定值
tL-長延時時間整定值
ts-短延時時間整定值
1、確認控制器在復位狀態，或按“返回”鍵直至電流表窗口處于循環顯示狀態;按“功 能”鍵直至“查詢”燈由閃爍變?yōu)楹懔?，表示進入故障查詢狀態，電流表窗口交替顯示故 障動作電流值和延時時間值。
2、按“ ▼ ”或“▲”鍵選擇查詢故障時相關參數。按“▲”鍵，依次顯示主觸頭磨損 率、斷路器合分閘次數(個位不顯示)、故障時的不對稱接地或漏電電流、A、B、c相的 電流不平衡率、A、B、C、N(4P時有)相電流值以及故障時發生的日期和時間(增選了 系統時鐘功能時才有)。
3、按“返回”鍵則重新交替顯示故障動作電流值和延時時間值。再按“返回”鍵，直至 "查詢”燈滅，系統退出查詢狀態，返回到復位狀態。
注在查詢狀態時，增選了系統時鐘功能時，按“▲”鍵直至僅“L1”燈亮?xí)r為故障發生時 的年和月，僅“L2”燈亮?xí)r為故障發生時的日和小時，僅“L3”燈亮?xí)r為故障發生時的分 和秒。無此項功能時，這三項顯示為“--.--”。
1、對于2H型智能控制器必須把位置鎖旋到“設置”位置，否則不能進行模擬試驗。
2、確認控制器在復位狀態，或按“返回”鍵直至電流表窗口處于循環顯示狀態;按“功能”鍵至“試驗”燈快速閃爍(每秒次)狀態。按“確認”鍵，"試驗”燈變?yōu)槁W爍(二秒次)，表示進入試驗準備狀態。
3、再按“確認”鍵， “試驗”燈由慢閃變?yōu)楹懔?，系統產生瞬時脫扣動作，斷路器分閘。電流表窗口顯示動作時間。
4、如進行不脫扣模擬試驗，則第3步不進行，按“▼”或“▲”鍵選擇試驗電流值，按“確認”鍵， ”試驗”燈由慢閃變?yōu)楹懔?，系統開始不脫扣模擬試驗的延時過程，其延時過程與實際保護致;如試驗電流太小或保護和監控都已退出， 電流表窗口則顯示“nodo"表示試驗沒有進行。試驗完成后，電流表窗口交替顯示試驗電流值和在該試驗電流下的延時時間值。
5、按“返回”鍵，直至“試驗”燈滅，系統退出試驗狀態。
1、認自診斷故障狀態“T”燈亮(表示有自診斷故障信息)，且控制器在復位狀態。
2、按“確認”則電流表窗口顯示自診斷故障代碼，如有多項診斷故障，可按“▼”或“▲”鍵循環查看，再按“確認”鍵，以確認故障信息已查閱(多項故障時)或退出自診 斷故障查詢狀態(單項故障時)。
3、按“返回”鍵，退出自診斷故障查詢狀態。
在參數整定故障查詢模擬試驗、自診斷故障查詢等狀態中，如果在5分鐘內不按鍵系統會自動退出該狀態并進人復位狀態，如果在上述狀態中發生故障，系統會自動退出該狀態并進人報警狀態。

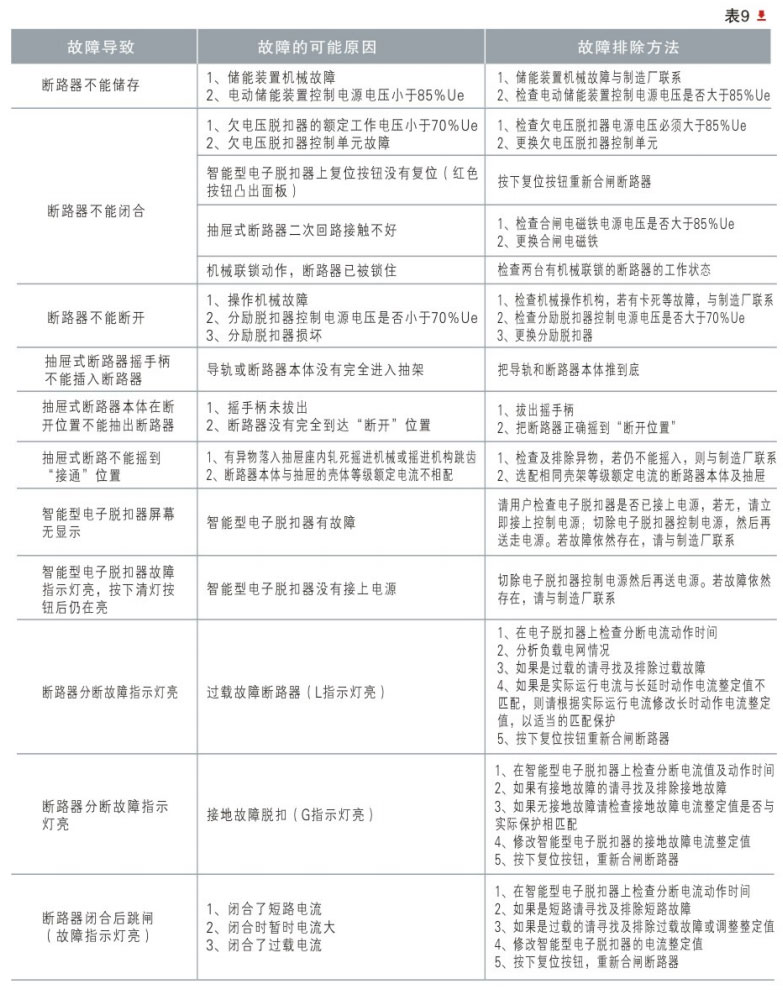

用戶根據表4表6表9對產品的特性設定有特定要求可在訂貨時說明，出廠時按訂貨要求整定。
用戶訂貨無說明要求，控制器選用M型，出廠整定在
a、長延時整定在10ln，15lr1動作時間整定位15S。
b、短延時lr2整定在略大于8lr1值，定時限位0.4s。
c、瞬間lr3整定在121n。
d、接地故障lr4在041n，動作時間整“OFF"，只有顯示而斷路器不斷開。
用戶在使用中需對出廠整定值進行更改，在充分理解本產品后，允許通過控制器按表4自 行設定。
使用抽屜式斷路器時，如用戶需將插人斷路器本體拉出，必須先將開關搖到“分離”位置，然后拔出手柄，方可拉出。

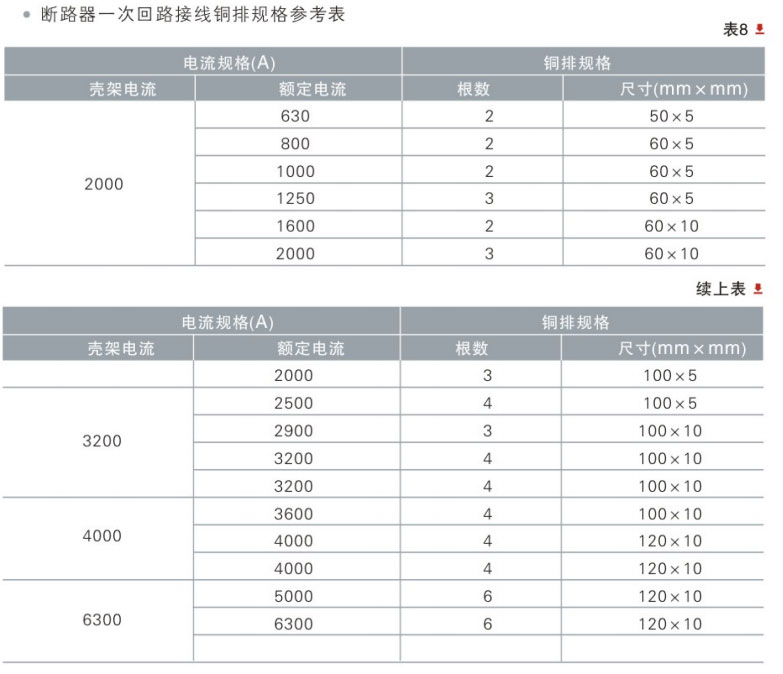

表中參考規格為斷路器處于周?chē)h(huán)境溫度最高40℃敞開安裝、滿足GB14048.2中約定發熱條件下所采用的銅排規格。
