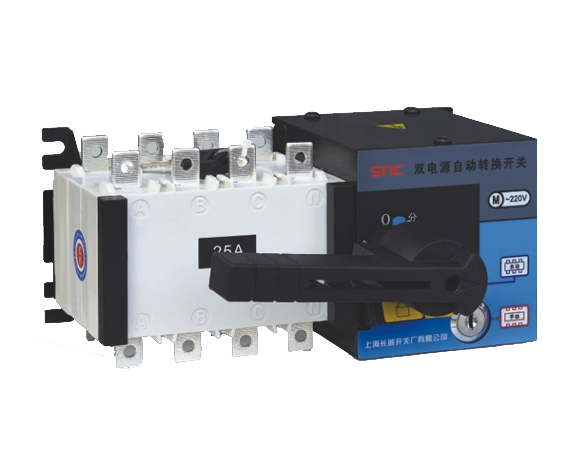

- PC級智能雙電源切換開關系列
- 型號：PC
-
額定工作電壓(Ue):AC440V；
額定接通能力(A Rms):10le；
額定分?jǐn)嗄芰?ARms):8le；
控制電源電壓:AC220V；
開關符合:IEC947-6-1 GB14048.11-2008；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
雙電源自動轉換開關(以下簡稱ATSE)，是集開關與邏輯控制于體、真正實現機電一體化的自動轉換開關，它適用于交流50Hz、額定電壓至440V、約定發熱電源至1600A的 工企業配電設備中，具有電壓檢測、通信接口、電氣機械互鎖等功能:可實現全自動、遠程控制、強制置“0”、緊急手動操作，廣泛用于供電系統的主用電源與備用電源的自 動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉 換，通過明顯可見狀態實現安全隔離。

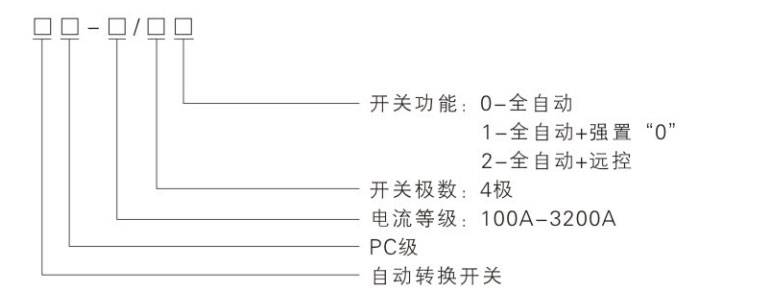

型號及其含義

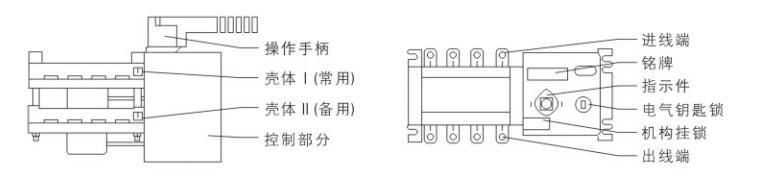

結構特性
電氣鑰匙鎖:控制開關內部控制線路電源，電氣鎖開啟時，開關可實現全自動、運控、強置“0”操作:電氣鎖關閉時，開關中能手動操作。
操作手柄:使用操作手柄手動操作時，必須先關閉電氣鎖。機構掛鎖:檢修專用，即先用操作手柄使開關處于“0”擋位置，再接起掛鎖機構并上掛鎖，方可進行檢修(接起掛鎖則切斷開關內部控制電源，開關無法自動，并且無 法實現手動)。
指示件:指示開關的工作位置(1、0、1)。

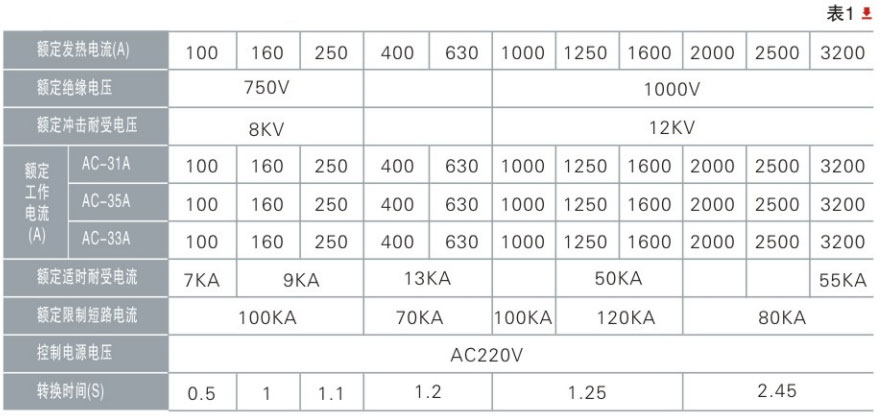

主要技術參數
開關符合:IEC947-6-1 GB14048.11-2008；
額定工作電壓(Ue):AC440V；
額定接通能力(A Rms):10le；
額定分?jǐn)嗄芰?ARms):8le；
控制電源電壓:AC220V；

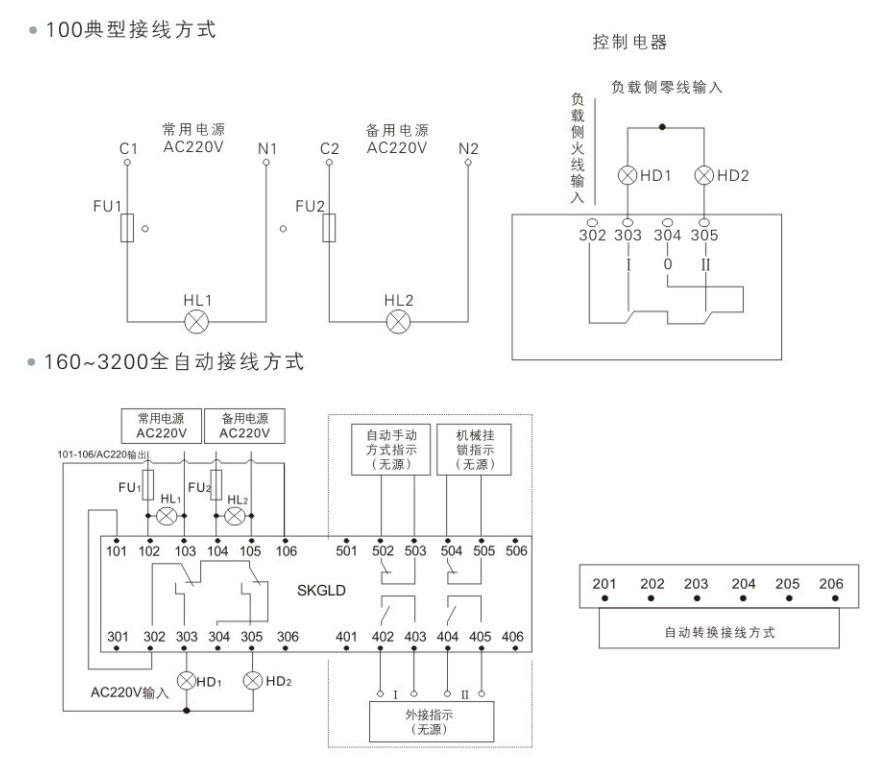

接線示意圖
使用方法
開關功能
全自動功能:當常用電源斷電時，開關自動轉換至備用電源;當常用電源恢復正常
時，開關又自動返回裝換至常用電源。
強置“0”功能:啟動強置“0”按鈕，開關將切斷雙路電源。
遠程控制功能:即遠距離控制，按下“I”檔按鈕;則常用電源工作;按下“II”檔按鈕，則備用電源工作;按下“0”檔按鈕，則切斷雙路電源。
請根據需要選擇開關功能，并按相應功能接線。
訂貨時請指明開關型號、電流規格及所需功能。

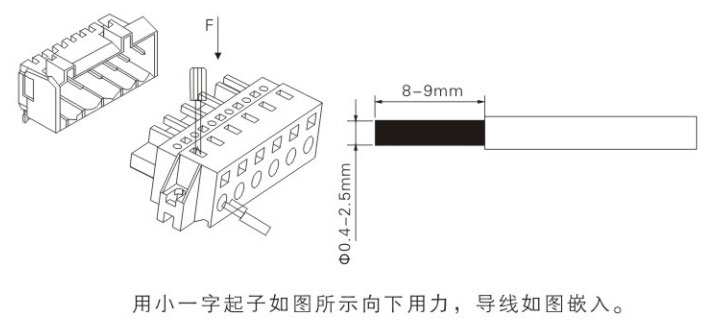

端子接線操作方法

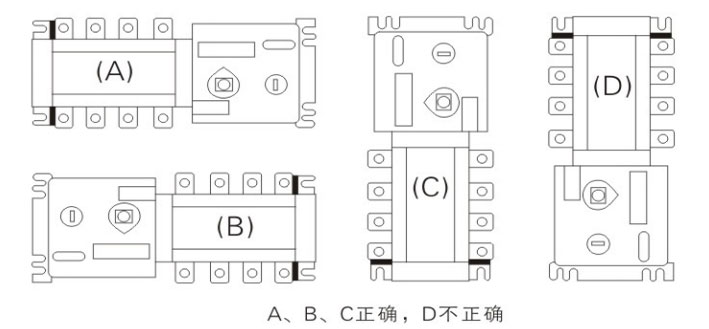

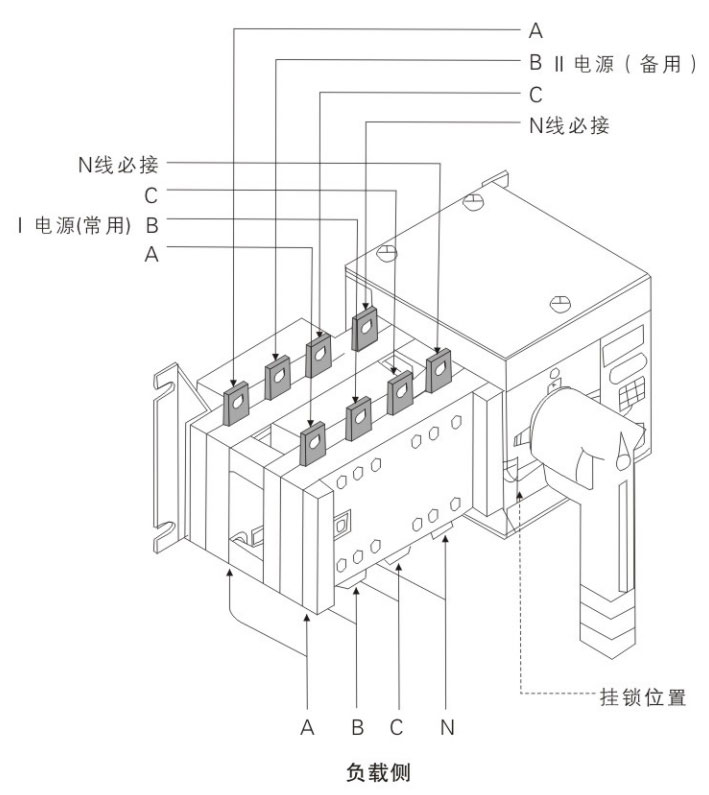

開關正確安裝方法

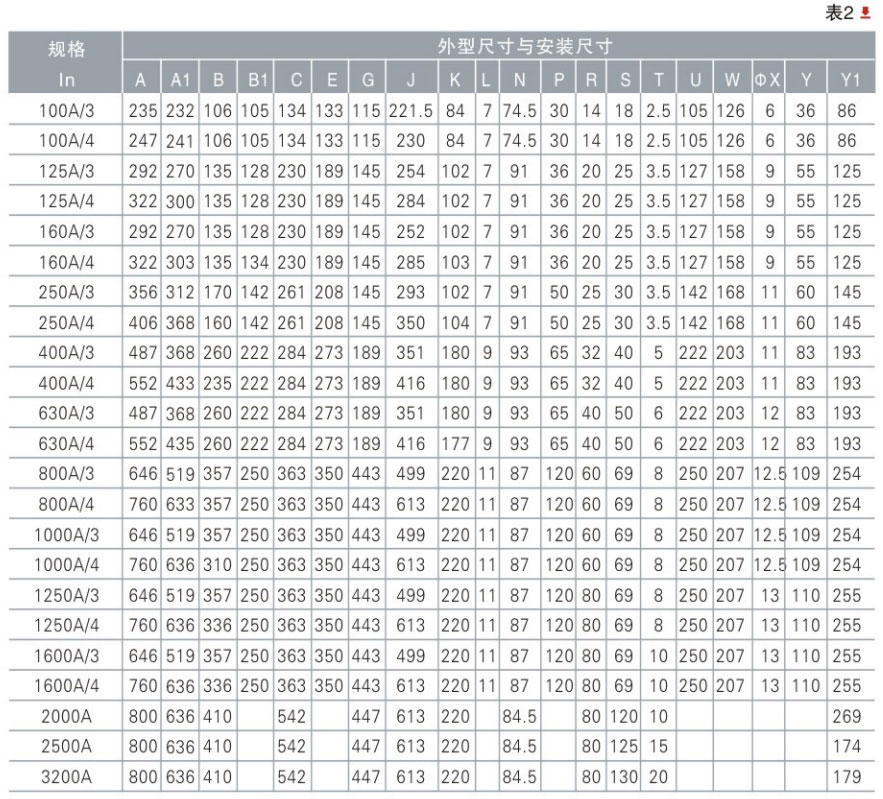

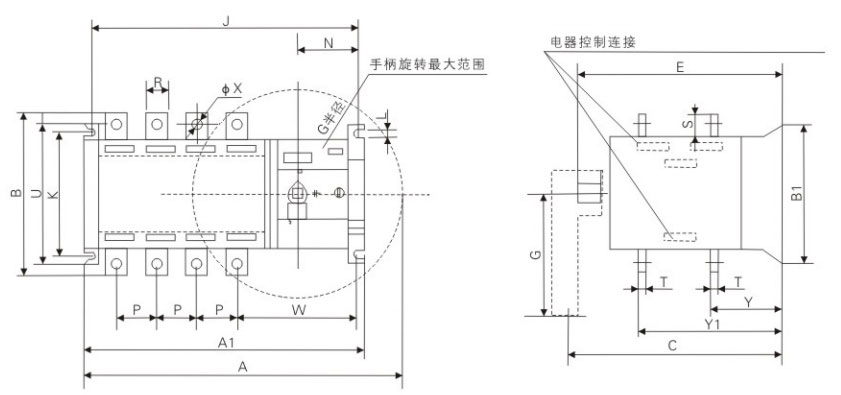

外形及安裝尺寸

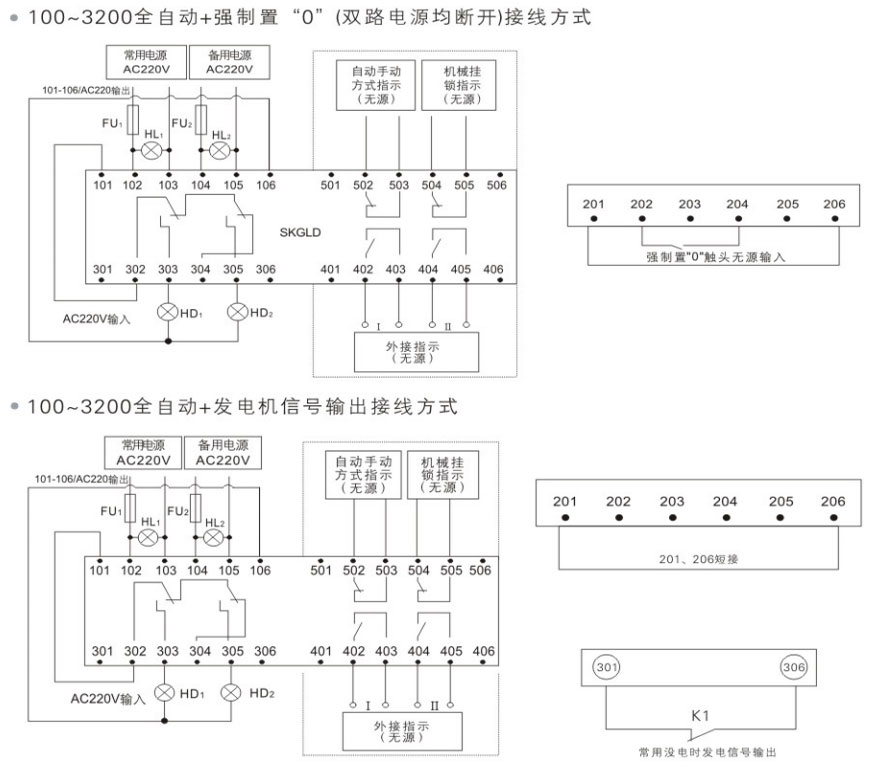

字母與符號說明
C1、N1分別為常用電源火線和零線，C2、N2分別為備用電源火線和零線。HL1、 HL2分別為常用電源、備用電源有電指示。HD1、HD2分別為常用電源、備用電源投入指示。FU1、FU2為2A保險絲。
101-106、201-206為自動轉換開關二次接線端子。
301-306為自動轉換開關外接指示燈端子。
401-406、501、506自動轉換開關端子可選用。
全自動接線方式201、206必須短接。
強制置“O”觸頭(無源)也可輸入DC24V電源。
K1為發電信號輸出(當常用沒電時)。

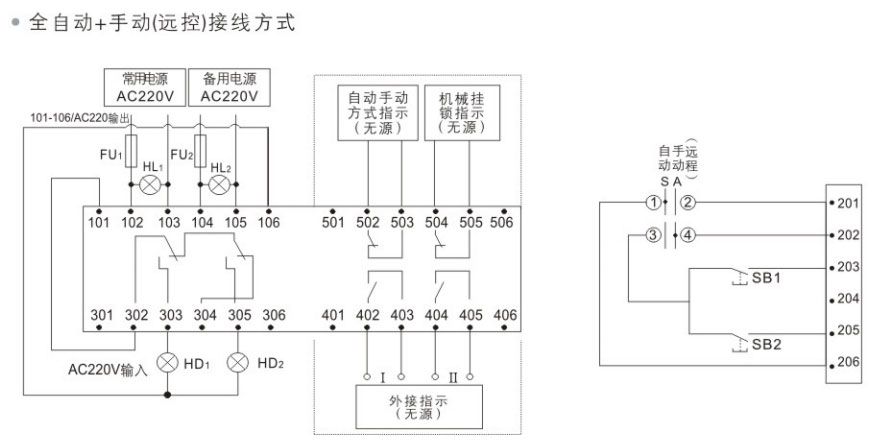

SA為自動/手動功能選擇開關，SB1、SB2分別為常用電源，備用電源手動投入按鈕。
(無 源觸頭)。

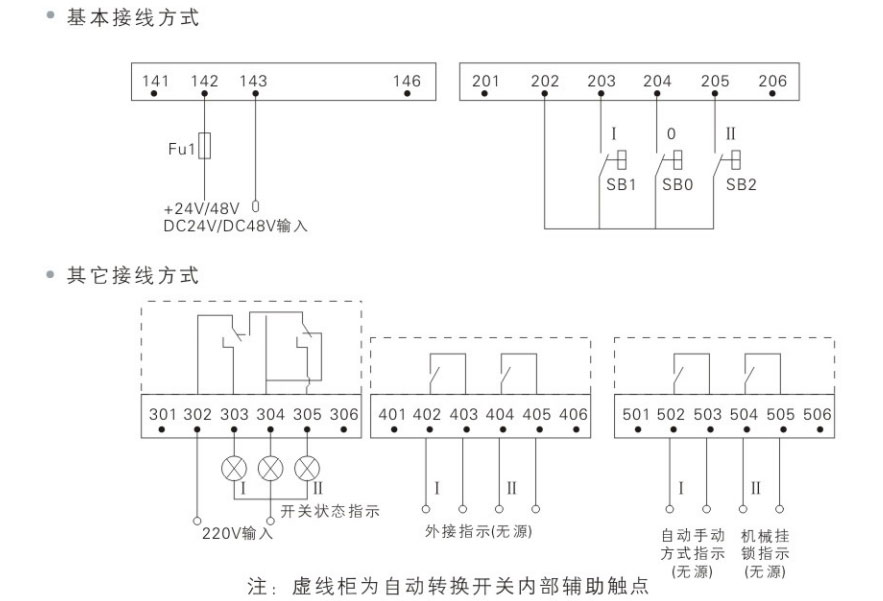

DC24V/DC48V接線方式
