- PZ30型照明配電箱
- 型號：PZ30
-
海拔高度不超過2000m；
周圍空氣溫度不超過40℃以上及不低于-25℃；
+20℃時空氣相對濕度月平均不大于90%；
無劇烈振動和沖擊的場所；
無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
SnC
產品詳情
產品不斷創新 品質始終如一
產品概述
PZ30照明配電箱適用于頻率50Hz，額定電壓500V及以下，負荷電流不大于100A的單相及三相電路中，作動力照明，電動機控制、 對電路進行過載、漏電及短路保護，該箱設計合理，體積小，外形美觀，使用安全可靠，可廣泛應用于工廠、大廈、住宅、商場等場所。
執行標準
GB7251.3《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場所的低壓成套開關設備和控制設備--配電板的特殊要求》。
IEC60439-3《低壓成套開關設備和控制設備、第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備--配電板的特殊要求》。
型號及其含義
使用環境條件
海拔高度不超過2000m；
周圍空氣溫度不超過40℃以上及不低于-25℃；
+20℃時空氣相對濕度月平均不大于90%；
無劇烈振動和沖擊的場所；
無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
主要性能特點
受電電路裝有電流表、電壓表。
主要電氣性能完全符合IEC60439-1和和GB7251.1的規定。
電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能的功能，接觸器可采用直 流 保護。
受電主開關具有瞬間拖扣和熱磁拖扣保護可選，為與下一級主開關配合，取消瞬間保護，避免了越級跳閘，并具有自投、手動操作和自動切換功能。
結構特點
模塊化結構的工廠標準組合系統。
各款箱體設計新穎美觀，集標準化系列化于一身。
照明箱單體三相可以通用,單級及多級,漏電可千意組合。
額定電流≤100A，外殼防護等級達到IP3X。
超薄型結構適用于輕質結構墻的安裝及墻面懸掛安裝。
安全可靠的單相三相梳狀母排連接，更有母排絕緣保護套使之安全性能更高，熱穩定性更好。
PZ30照明配電箱殼材料采用1.0mm厚優質鋼板，外殼經高壓靜電噴涂處理，配以塑料透明面蓋，造型美觀大方，殼體上下側均沖有敲落孔用戶進出線方便。

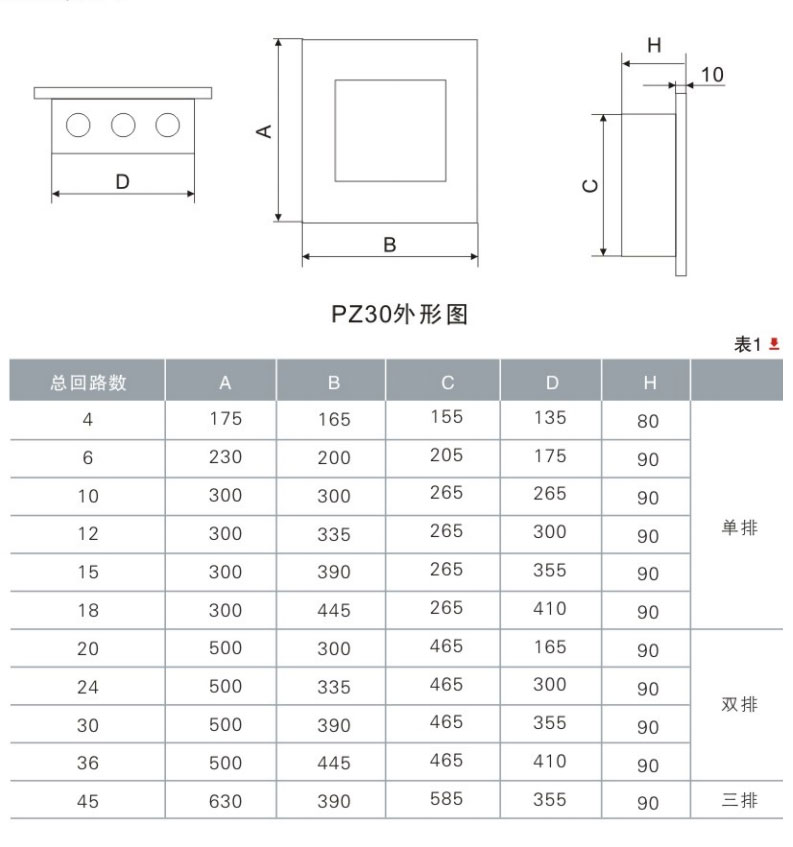

外形及安裝尺寸
訂貨須知
型號。
回 路數。
安裝方式(明裝或暗裝)。
箱體顏色。
