- SnCB1-63S小型斷路器
- 型號：SnCB1-63S
-
額定電流In：61016202532 40 50 63；
額定電壓Un：AC230V/400V；
額定分?jǐn)嗄芰Γ篒cn=lcs 6KA；
機械壽命：20000次操作循環；
脫扣特性：c型特性；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
SnCB1-63S小型斷路器(電表專用開關)適用于交流50Hz，額定電壓至 230V/400V，額定電流至63A的電路中具有自帶延時分勵裝置，和預付費卡式或網絡電 能表配套使用，用來控制線路的通斷，同時對線路的過載、短路起保護作用。

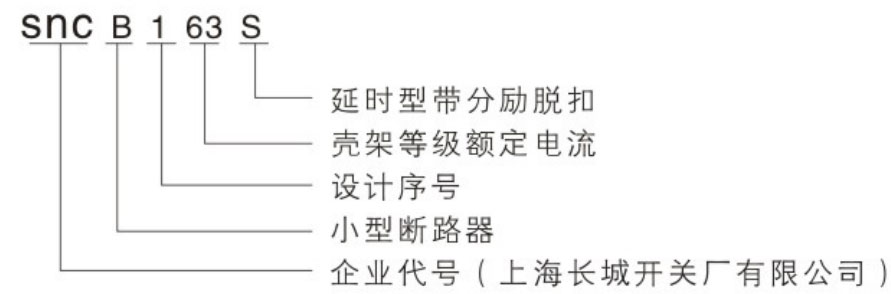

型號及其含義
符合標準
IEC60898-2002《家用及其類似場所用過電流保護斷路器；
GB109631.1-2005《家用及類似場所用過電流保護斷路器；
企業標準:SnCB1-63S《帶延時分勵功能與預付費電度表配套使用的小型斷路器》；
主要技術參數
額定電流ln：6A、10A、16A、20A、25A、32A、40A、50A、63A；
額定電壓Un：AC230V/400V；
額定分?jǐn)嗄芰Γ簂cn=lcs 6KA；
機械壽命：20000次操作循環；
脫扣特性：c型特性；
工作范圍：(60%~120%)Un；
延時動作時間T：1s 復位時間：≤30s； 連接信號用導線：長度1000mm； 截面積：0.3mm3；
工作溫度：-20℃+55℃ 兩端連接線頭一端插入電表接口，一端插入產品本體插口；
相對濕度：安裝地點的空氣相對濕度在溫度+40℃時不超過50%，最低溫度平均不超過25℃時相對濕度不超過90%；
過電流保護特性

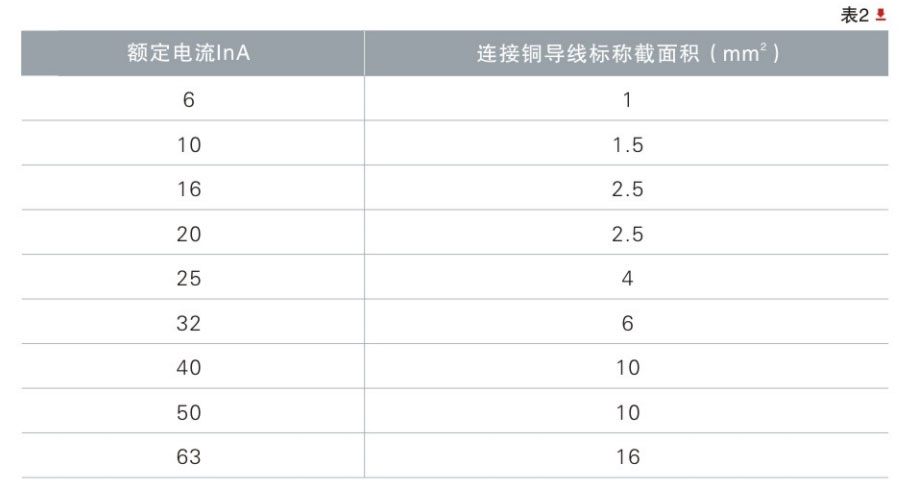

連接銅導線標稱截面積
結構特點
SnCB1-63S為帶過載、短路保護及延時分勵裝置的，可外控的專用小型斷路器， N極為可斷開的不帶保護的中性極，產品內部有電子延時型分勵脫扣裝置，工作電源導 線與斷路器出線端連接。由電能表內電路控制或當信號聯絡失效時，延時分勵裝置開始 延時1-3s后觸發可控性，分勵脫扣器帶電，從而使斷路器分?jǐn)啵拗乒╇姟?

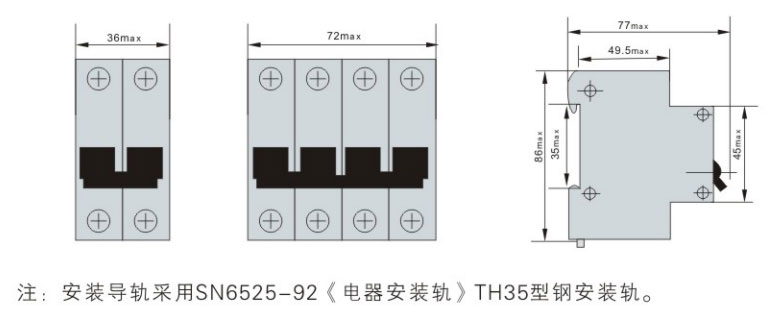

外形及安裝尺寸（單位mm）
