額定電流le（A）:63、80、100；
殼架等級額定電流lnm（A）:100；
額定剩余動作電流l△n（A）：0.03、0.05、0.1、0.3、0.5；
額定電壓Ue（V）:單極兩線、兩極：230V、三極、三極四線：400V；
額定剩余不動作電流l△n（A）：0.5l△n；
延時型極限不驅動時間：0.06s、0.1s；
過電壓保護級別：280土5%；
額定極限短路分?jǐn)嗄芰cu(A)：6000；
額定剩余接通和分?jǐn)嗄芰△m(A)2000；
產品不斷創新 品質始終如一

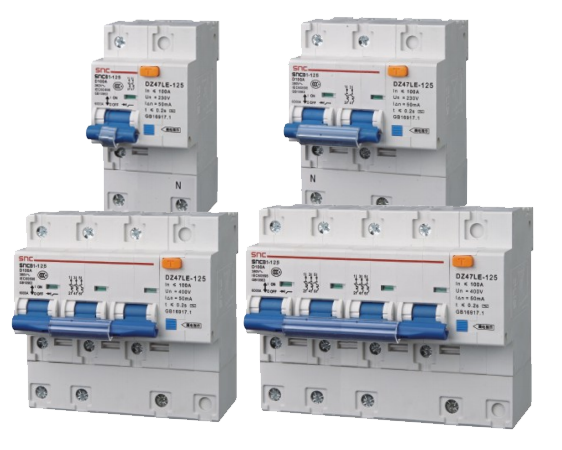

SNCB1LE-125漏電斷路器適用于交流50Hz或60Hz'額定電壓單極兩線、兩極
230V，三極、三極四線四極400V,額定電流從63A至100A的線路中，當人身觸電或電網
泄露電流超過規定值時，剩余電流動作斷路器能夠在極短的時間內迅速切斷故障電源，
保護人身及用電設備的安全，同時可以保護線路和電動機的過載或短路，亦可作為線路
的不頻繁轉換及電動機的不頻繁起動之用。
本產品符合GB16917.1和IEC61009-1標準。
極數：單極兩線(1+PN)、兩極(2P)、三極(3P)、三極四線(3P+N)、四極(4P)；
短路脫扣特性：C型；
額定電流le（A）：63、80、100；
殼架等級額定電流lnm（A）：100；
額定剩余動作電流l△n（A）：0.03、0.05、0.1、0.3、0.5；
額定電壓Ue（V）:單極兩線、兩極：230V、三極、三極四線：400V；
額定剩余不動作電流l△n（A）：0.5l△n；
延時型極限不驅動時間：0.06s、0.1s；
過電壓保護級別：280土5%；
額定極限短路分?jǐn)嗄芰cu(A)：6000；
額定剩余接通和分?jǐn)嗄芰△m(A)2000；

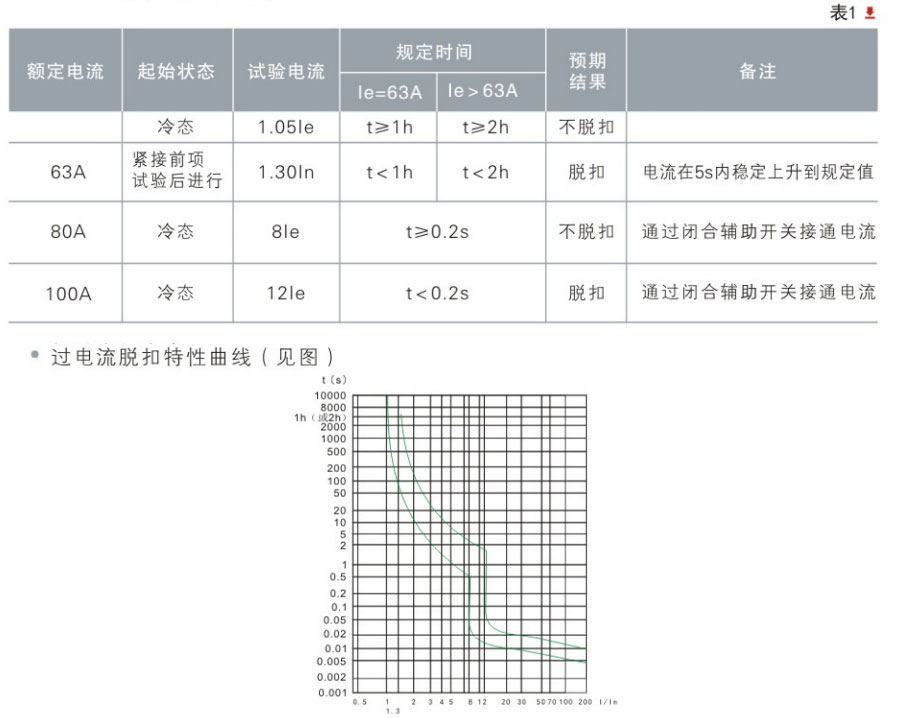

過電流保護特性(見表1)；
機械電氣壽命
電氣壽命：1500次，cosφ=0.85~0.9；
機械壽命：8500次；
絕緣耐沖擊電壓性能；
各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓；
各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓；
剩余電流動作斷路器在峰值電流為200A沖擊電流和峰值電壓為4000V浪涌過電壓作用下，具有承受能力，且不引起誤動作；
過電流脫扣特性曲線（見圖）
剩余電流動作斷路器操作機構為帶儲能式自由脫扣機構，觸點快速閉合，克服了人力操作手柄速度快慢帶來的不利影響，大大提高了產品使用壽命;在正常工作時，觸頭只能停留在閉合或斷開位置；
分?jǐn)嗄芰Ω撸蛇_(dá)6000A；
剩余電流脫扣器內的零序互感器、電子判別控制電路元件性能高，工作穩定，抗干擾性強，確保了產品可靠工作；
帶指觸防護組合型接線端子，安全性高；
殼體和部件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成；
產品體積小，重量輕，結構緊湊，模數化設計；
外型獨特，合理的利用了空間布局；
產品采用導軌安裝，方便省時；
周圍空氣-5℃~+40℃，24h的平均值不超過35℃；
海拔高度：安裝地點的海拔不超過2000m；
大氣條件：安裝地點的空氣相對濕度在最高溫+40℃時不超過50%，在較低的溫度下可允許有 較高相對濕度，例如20℃時達90%，并考慮到因溫度變化發生在產品上的凝露而采取必要措施；
安裝類別：Ⅲ級；
安裝等級：3級；
安裝型式：采用TH35-7.5型鋼安裝軌安裝；
安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍;剩余電流動作斷路器一般應垂 直安裝，各方位傾斜度不超過5°;手柄向上為接通電源位置，安裝處應無顯著沖擊和振動；
本剩余電流動作斷路器由SnCB1-125漏電斷路器和剩余電流脫扣器組裝而成。
SnCB1-125漏電斷路器主要由絕緣外殼，操作機構、動靜觸頭、延時、瞬時脫扣器、滅 弧室等組成。剩余電流脫器主要由零序互感器、電子判別控制電路、脫扣器推桿，試驗 按鈕等組成。小型斷路器與剩余電流脫扣器之間通過推桿進行聯動。
將剩余電流動作斷路器手柄扳向ON位置，通過機械機構帶動動觸頭向靜觸頭運動并與靜 觸頭可靠接觸，接通電路。當線路發生過載故障時，過載電流使熱雙金屬元件彎曲并推 動杠桿使得機械鎖定機構復位，動觸頭迅速離開靜觸頭，從而實現分?jǐn)嗑€路的功能，當 線路發生短路故障時，短路電流使瞬時脫扣器動作，鐵心頂桿推動杠桿使得鎖定機械復 位，實現分?jǐn)喙δ?。?dāng)線路發生剩余電流或觸電故障時，零序互感器輸出的信號觸發可 控硅導通，使剩余電流脫扣器鐵心動作，推桿推動斷路器脫扣，使剩余電流動作斷路器 在極短時間內切斷電源，從而實現剩余電流保護功能。

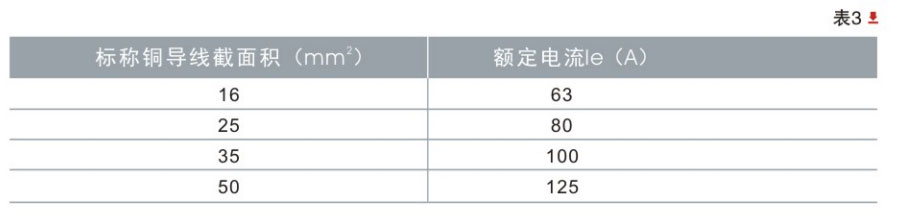

安裝前應選擇合適的導線將剩余電流動作斷路器接于線路中，推薦導線的截面積 見表(3)，并檢查剩余電流動作斷路器與所使用的正常工作條件是否相符。

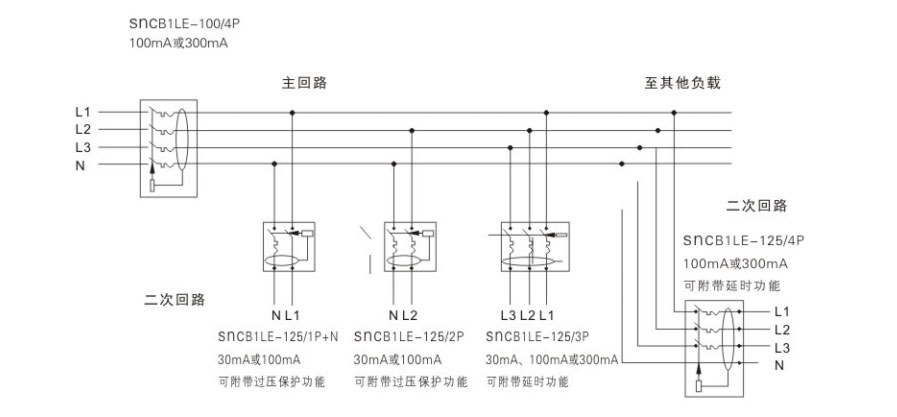

剩余電流動作斷路器在電網中的使用見圖，剩余電流動作斷路器也可以與其他電器形成組合電器，擴大使用范圍。
訂貨時要標明下列各點；
產品型號和名稱：SnCB1LE-125剩余電流動作斷路器；
極數：如單極兩線；
額定電壓：如230V；
額定電流：如100A；
剩余動作的電流：如100mA；
單極兩線：兩極中需過壓保護附加功能， 應標明；
訂貨數量：如50臺；
訂貨舉例：例:SnCB1LE-125剩余電流動作斷路器單極兩線230V，100A，100mA，50臺；
