適用范圍
SnCB5-80S系列預付費小型斷路器主要用于交流50Hz，額定工作電壓230/400V， 額定電流至80A，額定短路分斷能力不超過6000A的保護配電線路中，主要與單相/三相 IC卡電能表配套使用，進行遠距離欠費自動分閘，同時對線路起過載和短路保護的作 用，也可作為線路的不頻繁接通、分斷和轉換之用。 產品符合:GB10963.1國家標準。

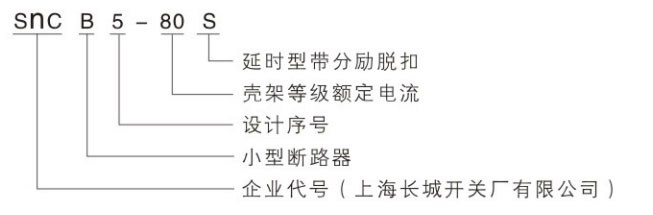

型號及其含義
使用環境條件
環境溫度：-35℃~+70℃；
海拔高度：安裝地點的海拔不超過5000m；
空氣相對溫度:+20℃時，不超過95%;+40℃時，不超過50%；
安裝類別:Ⅱ、Ⅲ極；
安裝方式:采用TH35-7.5型鋼安裝軌安裝；
進線方式:上進線；

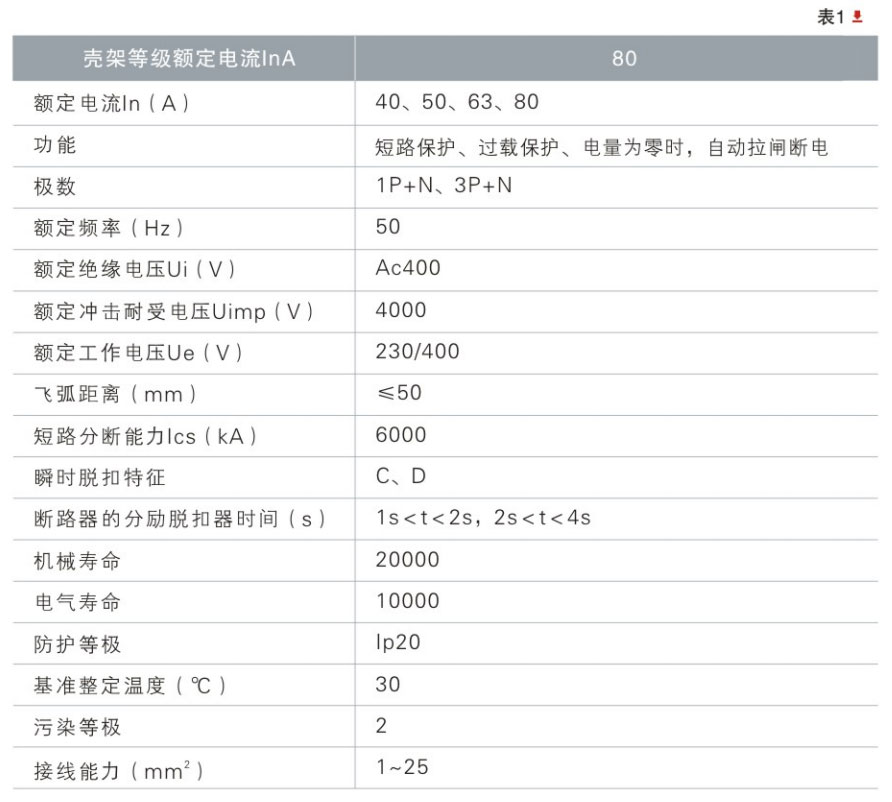

主要參數及技術性能

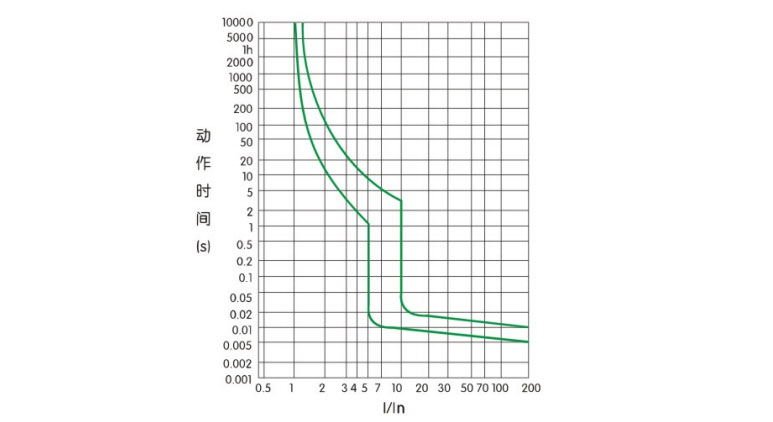

過載電流脫扣特性曲線(見下圖)
結構特點
斷路器帶有分勵脫裝置，具有如下特點:
開閉中性極比過電流保護極先接通后分斷；
斷路器操作機構為帶儲能式自由脫扣機構，觸頭快速閉合，克服了因人力操作手柄
速度慢帶來的不利影響，大大提高了產品使用壽命:在正常工作時，觸頭只能停留
在閉合或斷開位置；
分勵脫扣器由可控硅、電磁脫扣器等組成驅動元件；
殼體和部件均采用高阻燃、耐高溫、耐沖擊塑料組成；

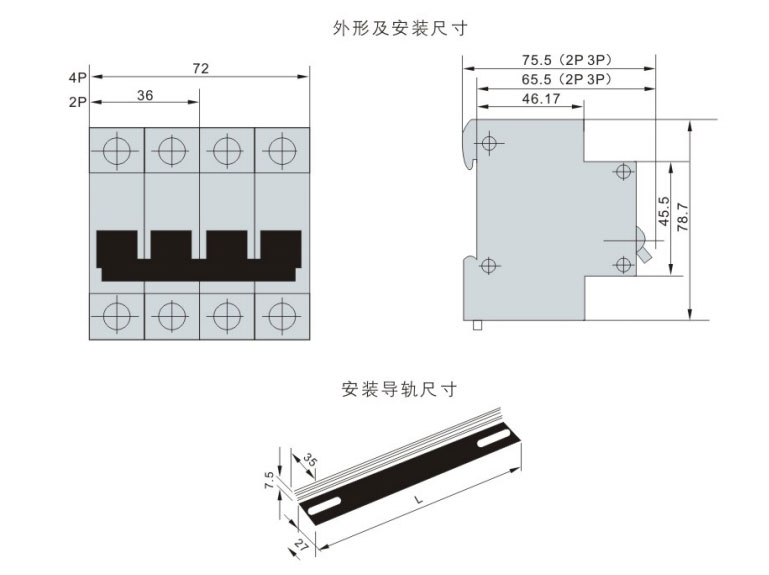

外形及安裝尺寸（單位mm）
