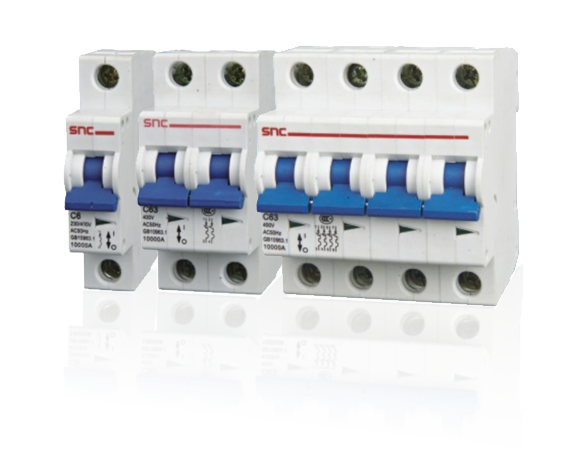

- SnCB7-63系列小型斷路器
- 型號：SnCB7-63
-
周圍空氣溫度上限值不超過+40℃，下限不低于-5℃，24h平均值不超過+35℃；
安裝地點的海拔高度不超過2000m；
污染等級:2級；
安裝類別:Ⅱ、Ⅲ類；
斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
SnC7S-63小型斷路器(以下簡稱斷路器)，主要適用于交流50Hz，額定工作電壓 230V~240V，額定工作電流不超過63A的建筑物及類似場所的電力線路設施和電氣設備 進行過電流保護，亦可用于不頻繁的通斷操作。 產品符合:GB10963.1、IEC60898-1。

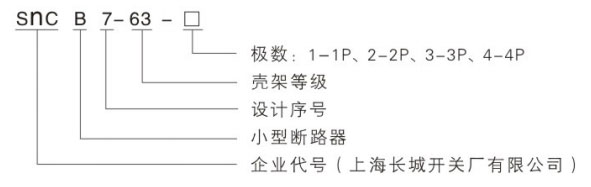

型號及其含義
使用環境條件
周圍空氣溫度上限值不超過+40℃，下限不低于-5℃，24h平均值不超過+35℃；
安裝地點的海拔高度不超過2000m；
安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較 高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度不超過 +25℃，并考慮到溫度變化發生在產品表面上的凝露；
污染等級：2級；
安裝類別：Ⅱ、Ⅲ類；
斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置；
安裝處應無顯著沖擊和振動；

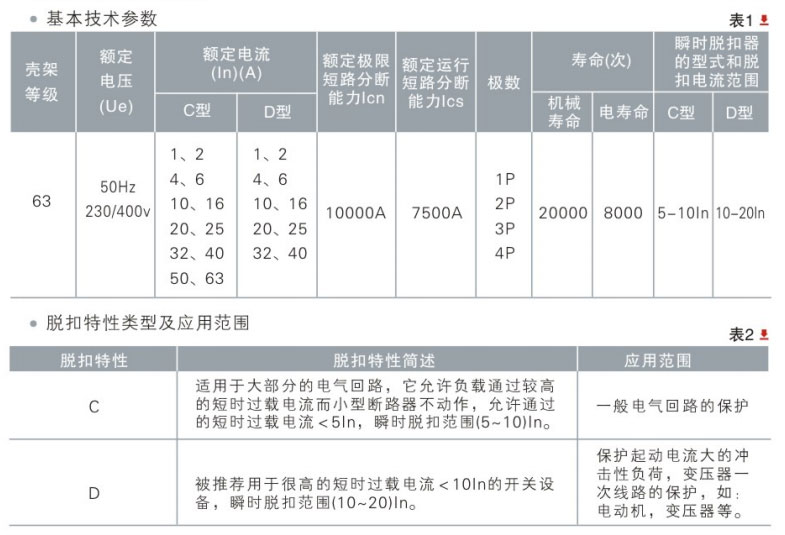

主要參數及技術性能

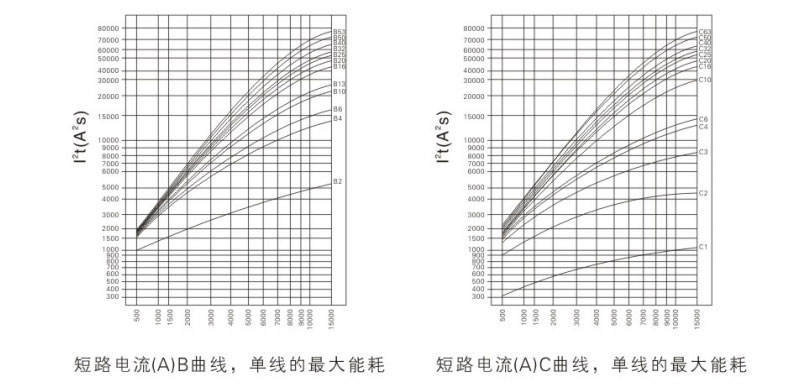

產品最大能耗
結構特點
采用高精度雙金屬材料作為反時限熱保護元件，保護特性精確；
斷路器的限流特性好，燃弧時間極短，壽命長，性能可靠；
具有明顯的觸頭位置狀態指示；
接線端子采用框式結構，無論軟、硬導線均可牢靠連接，連接導線1mm2~16mm2；
斷路器的附件齊全，可帶輔助觸頭、報警觸頭、分勵脫扣器、欠壓脫扣器以及剩余
電流動作保護器模塊乖，為智能化應用提供了極大方便；

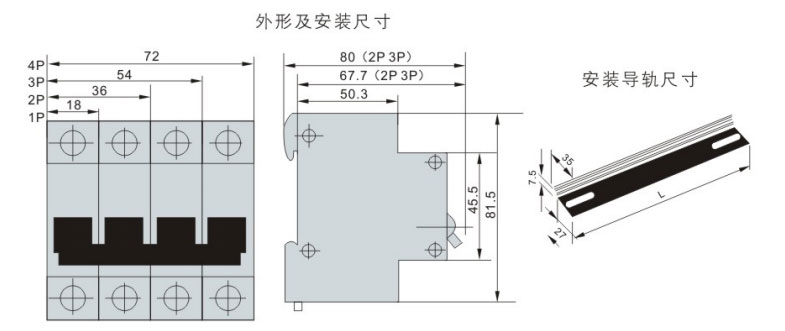

外形及安裝尺寸（單位mm）
