- SnCM1系列塑料外殼式斷路器
- 型號：SnCM1
-
圍空氣溫度：
周圍空氣溫度上限為+40℃；
周圍空氣溫度下限為-5℃；
周圍空氣溫度24h的平均值不超過+35℃；
海拔：安裝地點的海拔不超過2000m；
大氣條件：
污染等級：污染等級為3極；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
SnCM1系列塑料外殼式斷路器(以下簡稱斷路器)是本公司綜合采用國際先進技術設計、開發的新型斷路器之一。
該斷路器額定絕緣電壓800V，適用于交流50Hz或60Hz，額定工作電壓至690V，額定工作電流從6A至1250A的配電網絡電路中，
用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路
欠電壓 保護。
該斷路器具有體積小、分?jǐn)喔?、飛弧短(或無飛弧)等特點，是用戶使用的理想產品斷路器垂直安裝(即豎裝)，亦可水平安裝(橫裝)。
本產品符合GB14048.2、IEC60947-2標準。

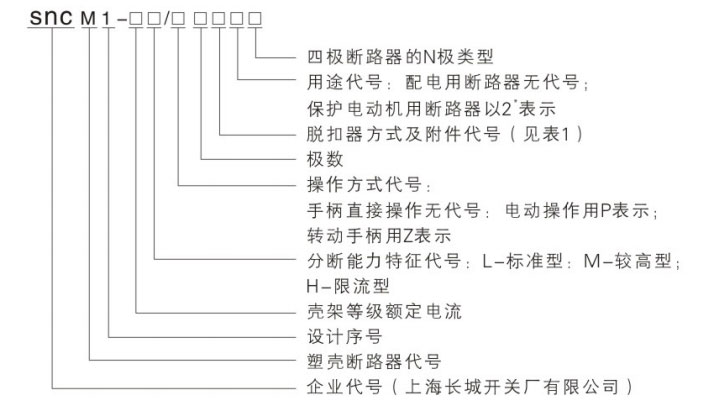

型號及其含義
注*:
四極產品中性極(N極)的型式分四種：
A型N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
B型N極不安裝過電流脫扣元件，且N極與其它三極一起合分:(N極先合后分)；
C型N極安裝過電流脫扣元件，且N極與其它三極一起合分:(N極先合后分)；
D型N極安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
注**:
正常工作條件
圍空氣溫度：
周圍空氣溫度上限為+40℃；
周圍空氣溫度下限為-5℃；
周圍空氣溫度24h的平均值不超過+35℃；
海拔：安裝地點的海拔不超過2000m；
大氣條件：
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相
對濕度：最濕月的月平均最大相對濕度為90%，周圍該月的月平均最低溫度為+25℃
并考慮到因溫度變化發生在產品表面上的凝露而采取必要的措施；
污染等級：污染等級為3極；

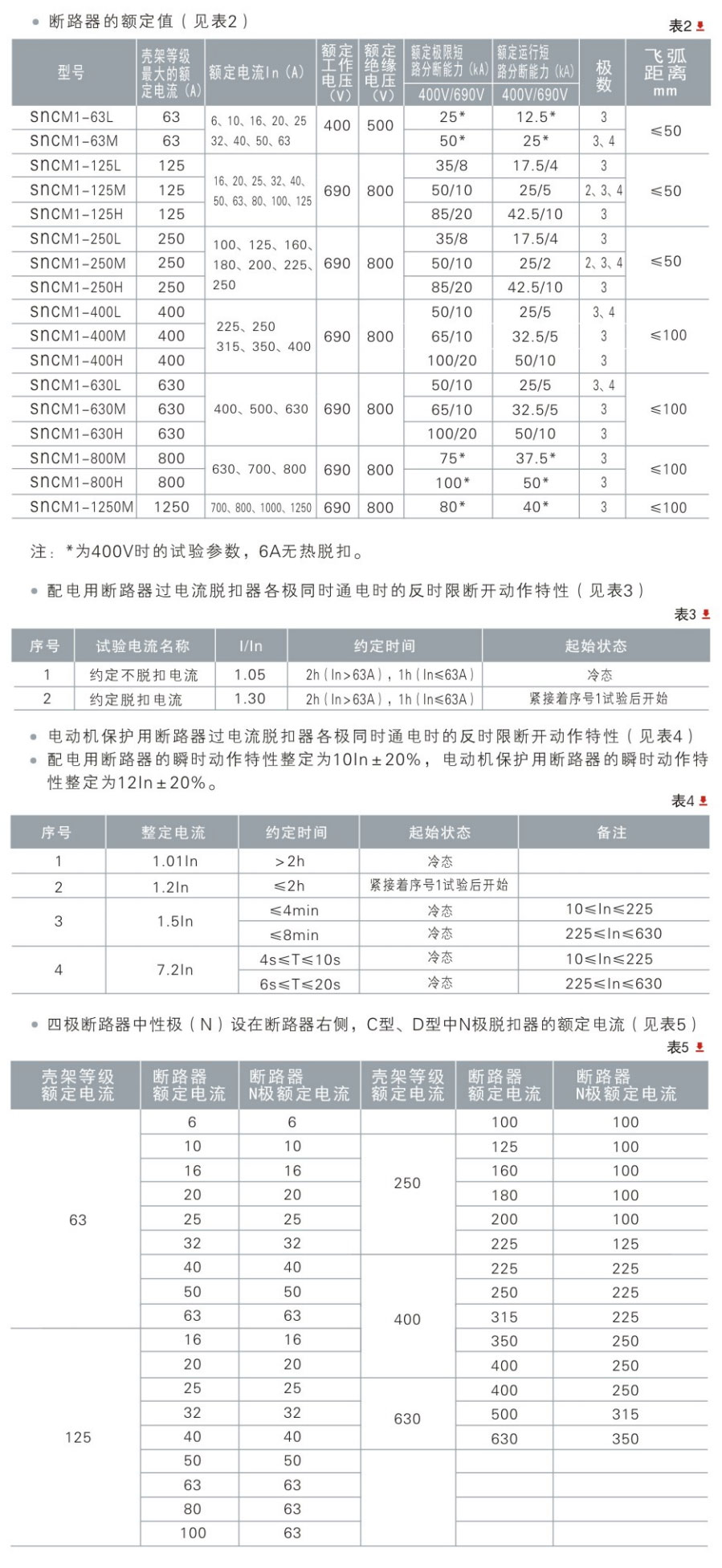

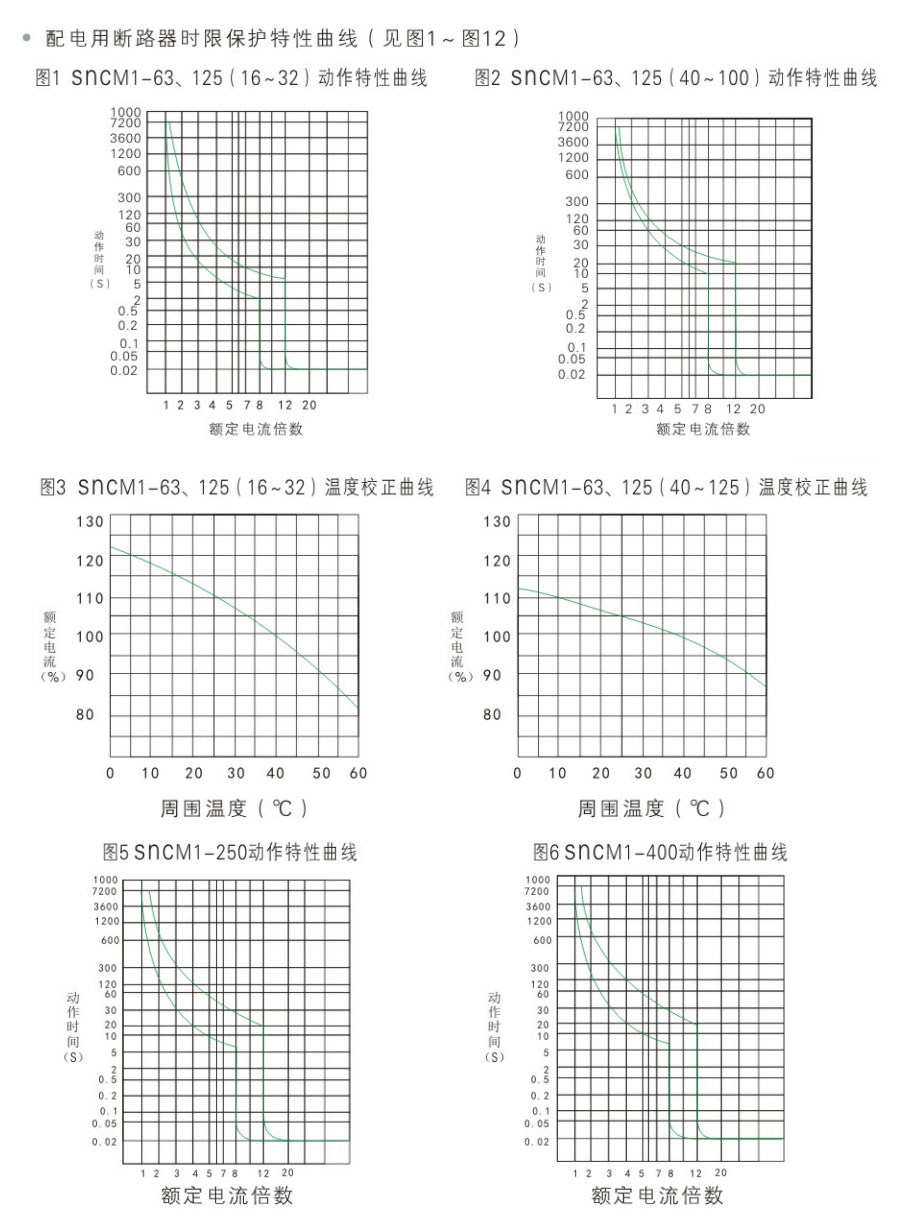

主要技術參數

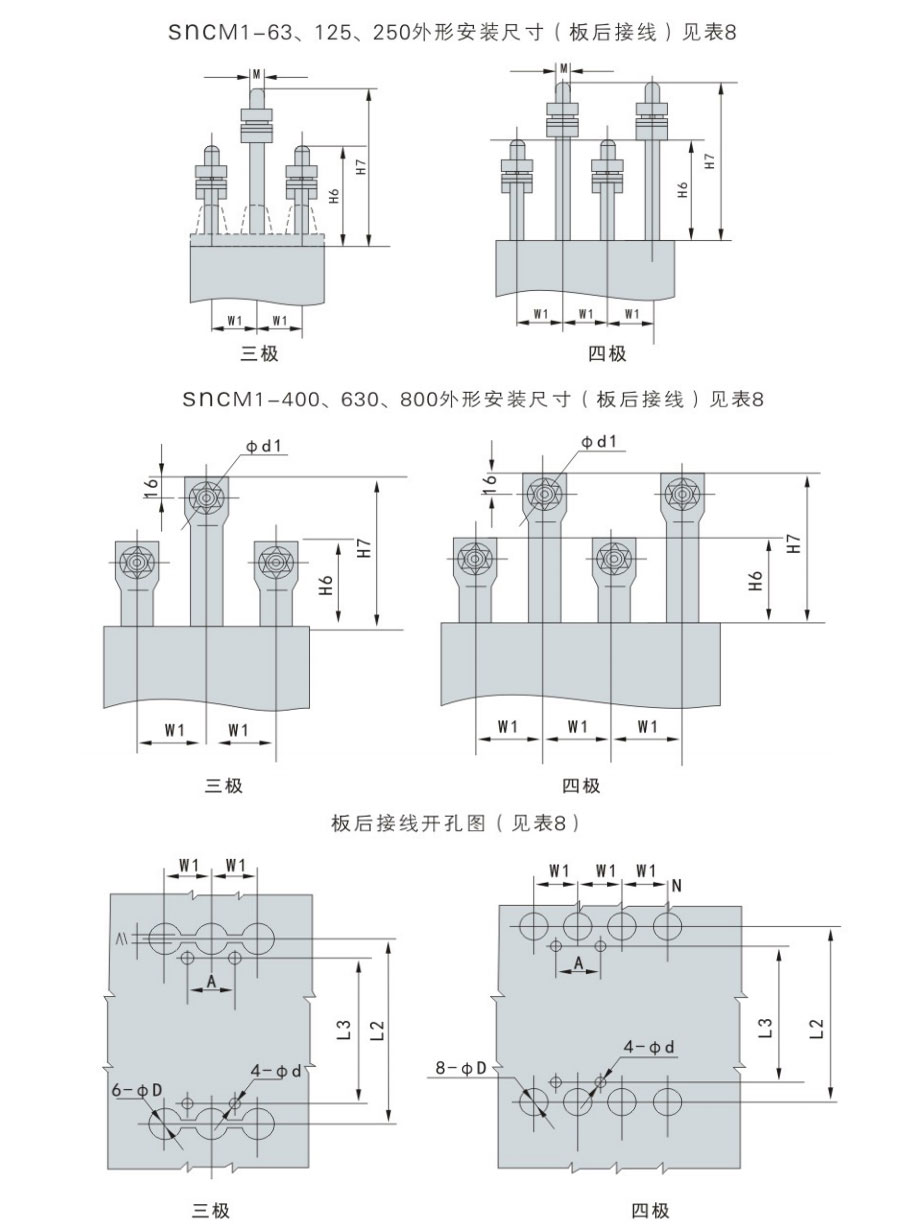

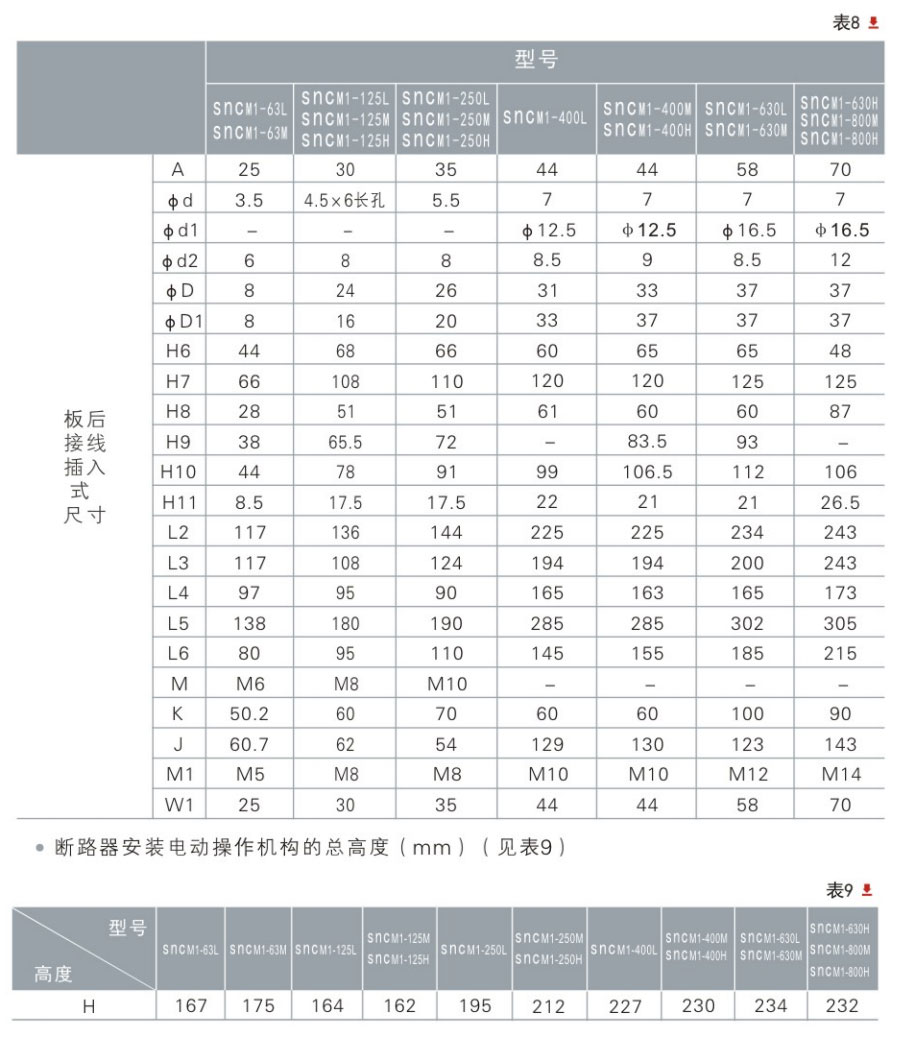

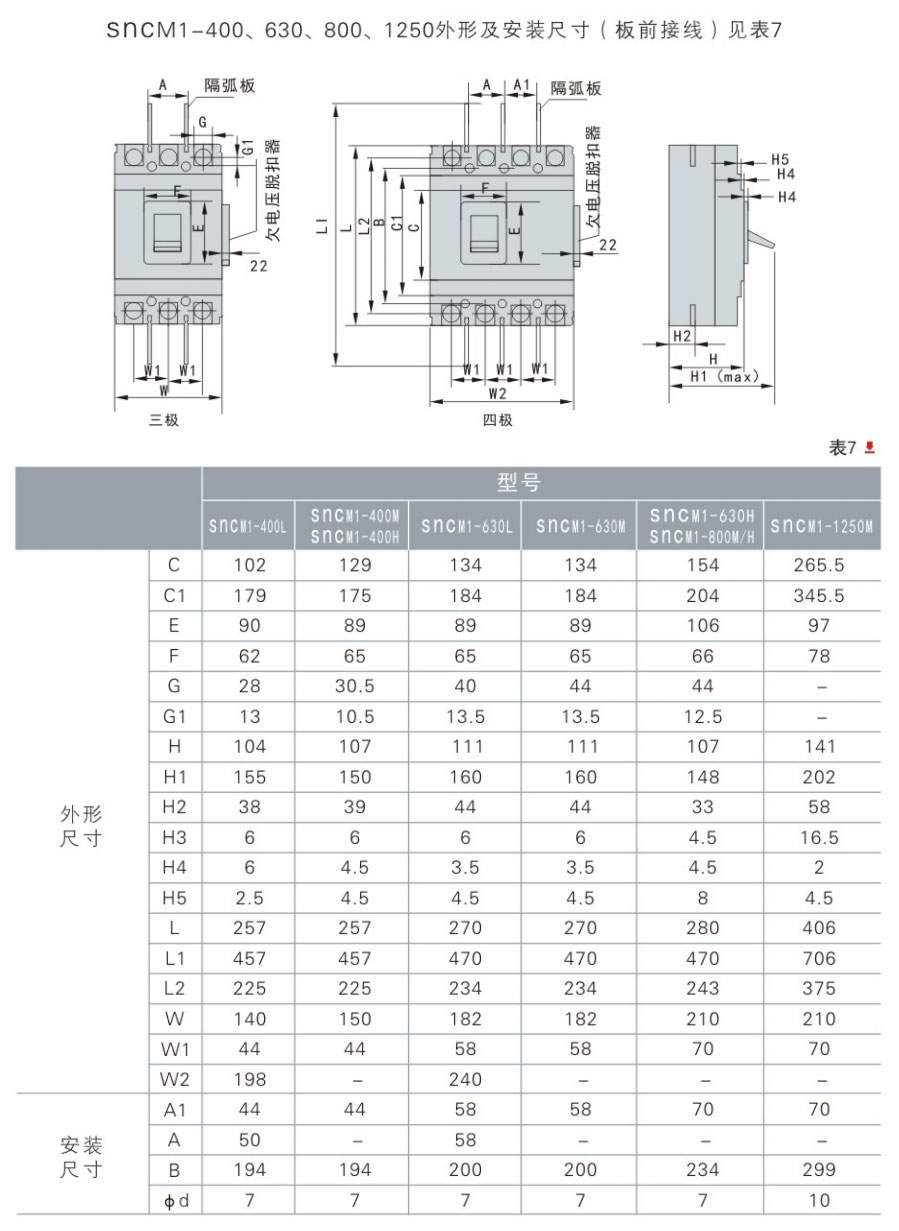

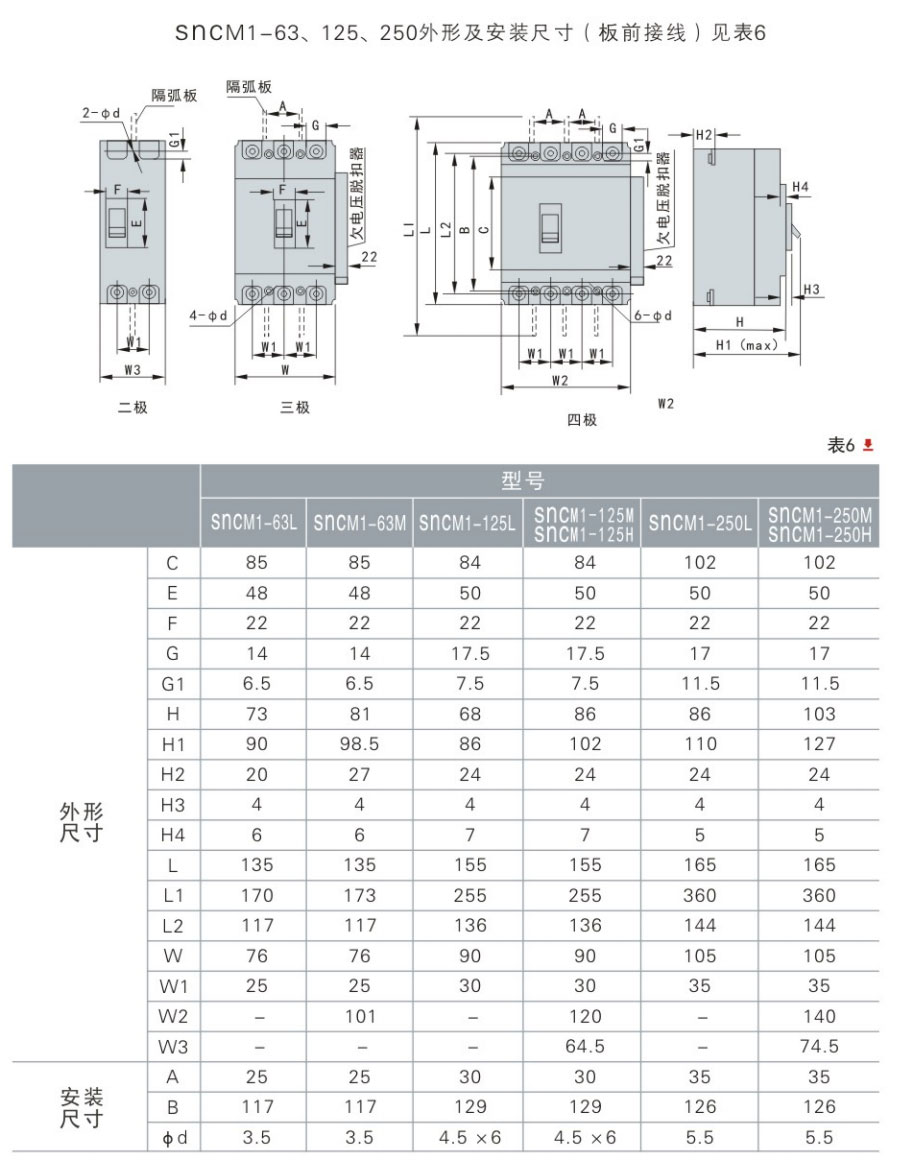

外形及安裝尺寸
