污染等級:3；
安裝類別:Ⅲ；
周圍空氣溫度上限為+40℃；
周圍空氣溫度下限為-5℃；
周圍空氣溫度24h的平均值不超過+35℃；
海拔:安裝地點的海拔不超過2000m；
大氣條件:
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%:在較低溫度下可以有較高的 相對濕度;最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露；
外磁場:漏電斷路器安裝場所附近的外磁場在任何方向不應超過地磁場的5倍；
產品不斷創新 品質始終如一
SnCM1L系列漏電斷路器(以下簡稱漏電斷路器)是本公司綜合采用國際先進技術設 計、開發的新型漏電斷路器之一。適用于交流50/60HZ，額定工作電壓至400V，額定工 作電流16A至630A的配電網絡電路中作為漏電保護之用，也可用來防止因設備絕緣損 壞，產生接地故障電流而引起的火災危險。并可用來分配電能和保護線路及電源設備免 受過載、短路等故障的損壞，亦可作為電動機的不頻繁起動及過載、短路保護。
該漏電斷路器具有體積小(和相對應的塑殼斷路器體積相等)、分?jǐn)喔?、飛弧短及 剩余動作電流可調節等特點，同時可帶報警觸頭、分勵脫扣器、輔助觸頭等附件，是用 戶使用的理想產品。
漏電斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。

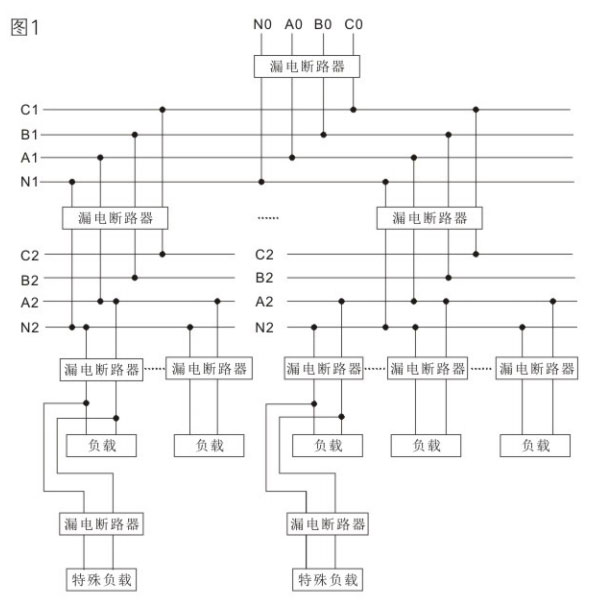

SnCM1L系列漏電斷路器分級保護配合結構圖(見圖1)
以第一級保護漏電斷路器額定電流為225A為例:
本產品符合GB14048.2、IEC60947-2標準。
連接導線：銅芯塑料絕緣導線截面積為50mm2；
額定工作電流:250A；
額定剩余動作電流:300mA~500mA；
剩余分?jǐn)鄷r(shí)間:0.6s≤t≤0.8s；
可選用的漏電斷路器有：SnCM1L-250、400、DZ20LE-250；
連接導線：銅芯塑料絕緣導線截面積為4~16mm2；
額定工作電流：125A、80A、63A、40A；
額定剩余動作電流：100mA~300mA；
剩余分?jǐn)鄷r(shí)間：0.2s≤t≤0.4s；
可選用的漏電斷路器有：SnCM1L-125、250、DZ20LE-160；
連接導線：銅芯塑料絕緣導線截面積為1.5~4mm2；
額定工作電流：40A、32A、20A；
額定剩余動作電流：300mA或更?。?/p>
剩余分?jǐn)鄷r(shí)間：t≤0.1s或更??；
可選用的漏電斷路器有：SnCM1L-125、250、DZ20LE-160；
連接導線：銅芯塑料絕緣導線截面積為1~2.5mm2；
額定工作電流：32A、20A；
額定剩余動作電流：10mA或者更?。?/p>
剩余分?jǐn)鄷r(shí)間：10mA或更?。?/p>
剩余分?jǐn)鄷r(shí)間：快速動作型；
污染等級:3；
安裝類別:Ⅲ；
周圍空氣溫度上限為+40℃；
周圍空氣溫度下限為-5℃；
周圍空氣溫度24h的平均值不超過+35℃；
海拔:安裝地點的海拔不超過2000m；
大氣條件:
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%:在較低溫度下可以有較高的 相對濕度;最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露；
外磁場:漏電斷路器安裝場所附近的外磁場在任何方向不應超過地磁場的5倍；

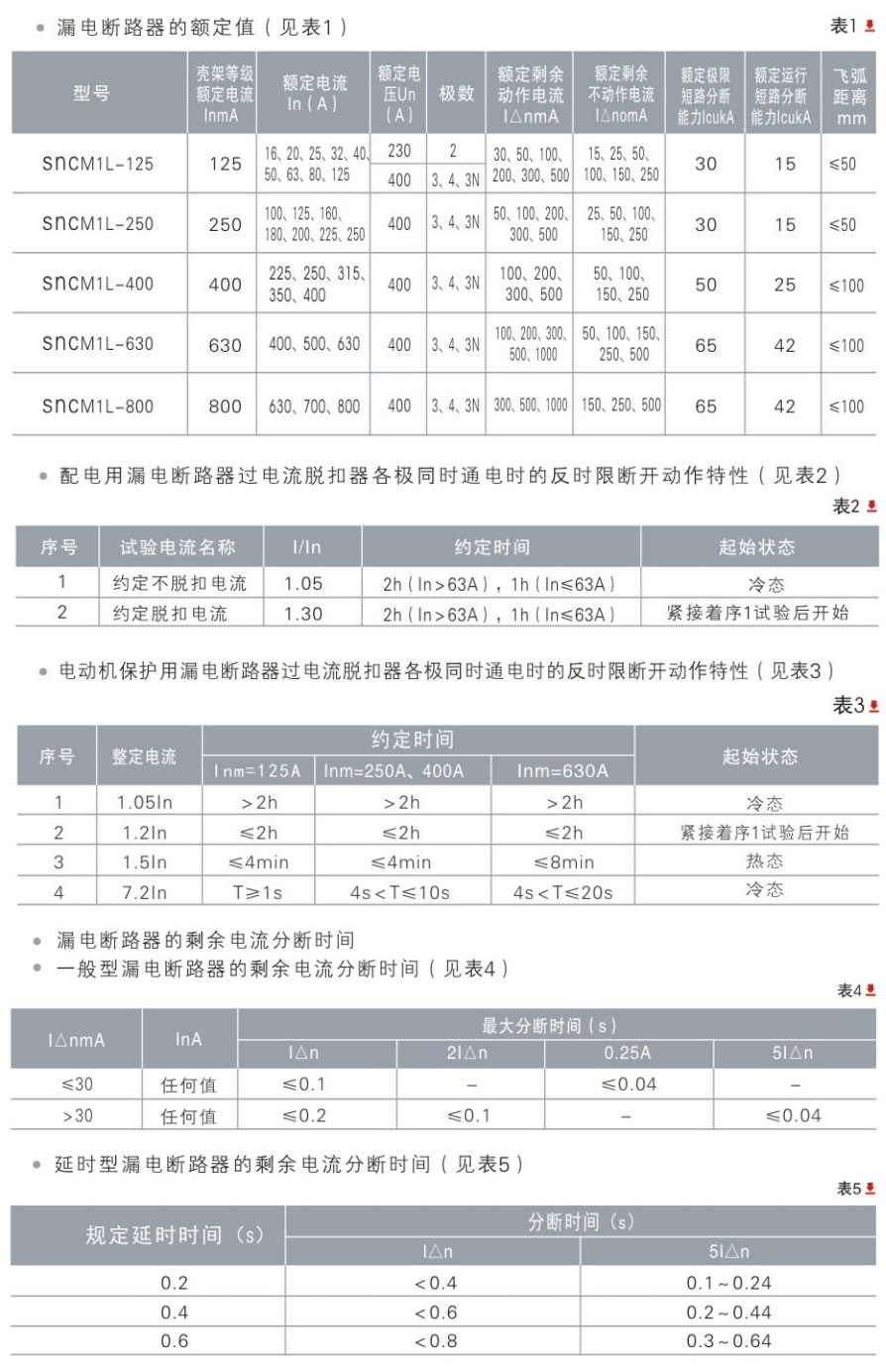

配電用漏電斷路器的瞬時動作特性整定為10le+20%，電動機保護用漏電斷路器的瞬時動 作特性整定為12ln±20%。

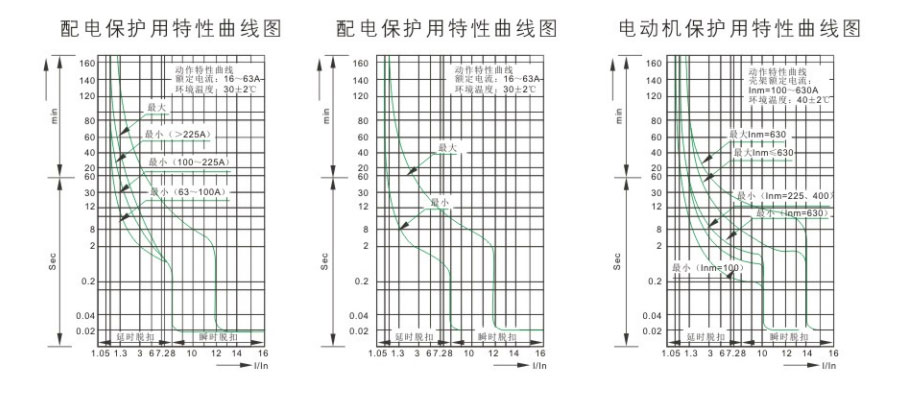

漏電斷路器反時限保護特性曲線
本系列漏電斷路器是電子式漏電斷路器，主要由零序互感器、電子控制漏電脫扣器 及帶有過載和短路保護的斷路器組成，所有零部件都安裝在一對塑料外殼中。

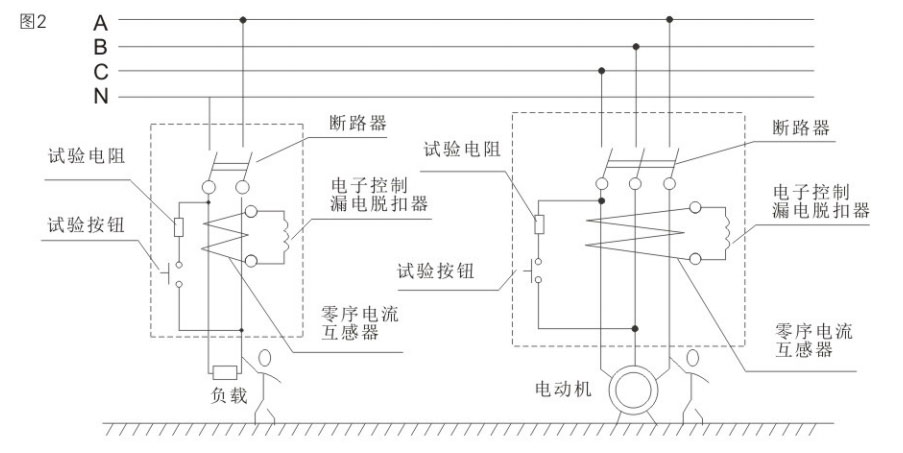

當被保護電路中有漏電或人身觸電時，只要剩余電流達到整定動作電流值，零序互 感器的二次繞組的輸出信號就觸發可控硅導通，并通過漏電脫扣器使漏電斷路器動作， 從而切斷電源起到漏電和觸電保護作用，工作原理圖(見圖2)。
當被保護電路出現過載或短路時，復式脫扣器完成延時或瞬時脫扣動作而使漏電斷路 器動作，從而切斷電源起到過載或短路保護作用。
漏電斷路器的內部附件

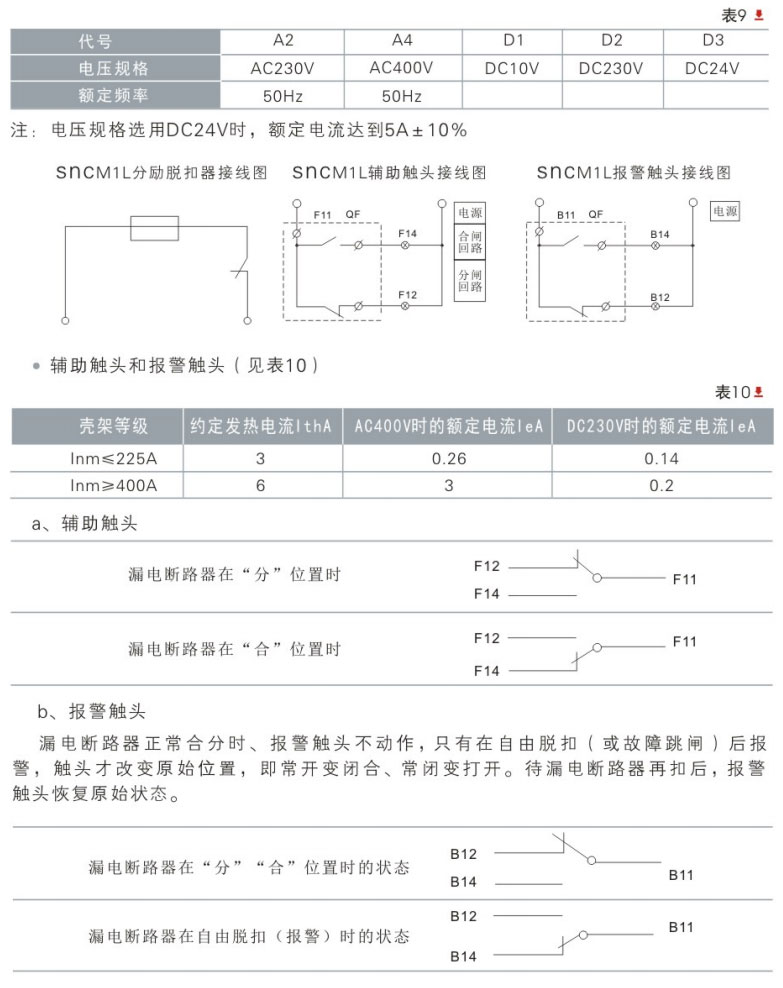

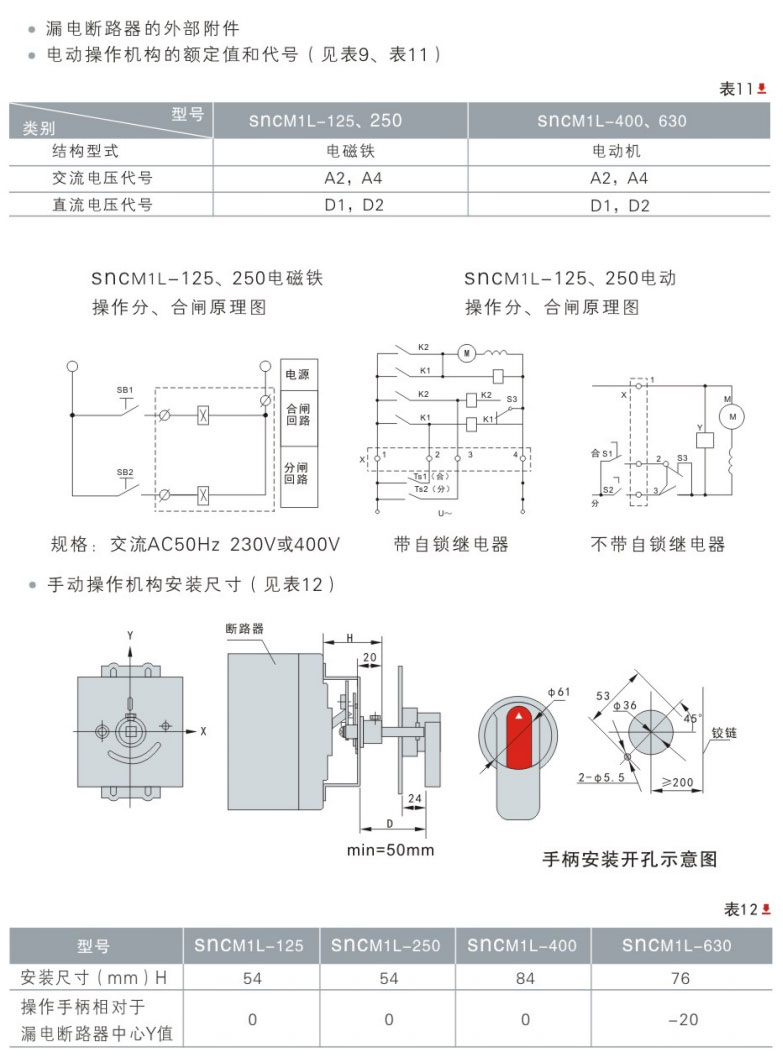

分勵脫扣器：在70%~110%的額定電壓下漏電斷路器能可靠斷開。額定值和代號(見表9)

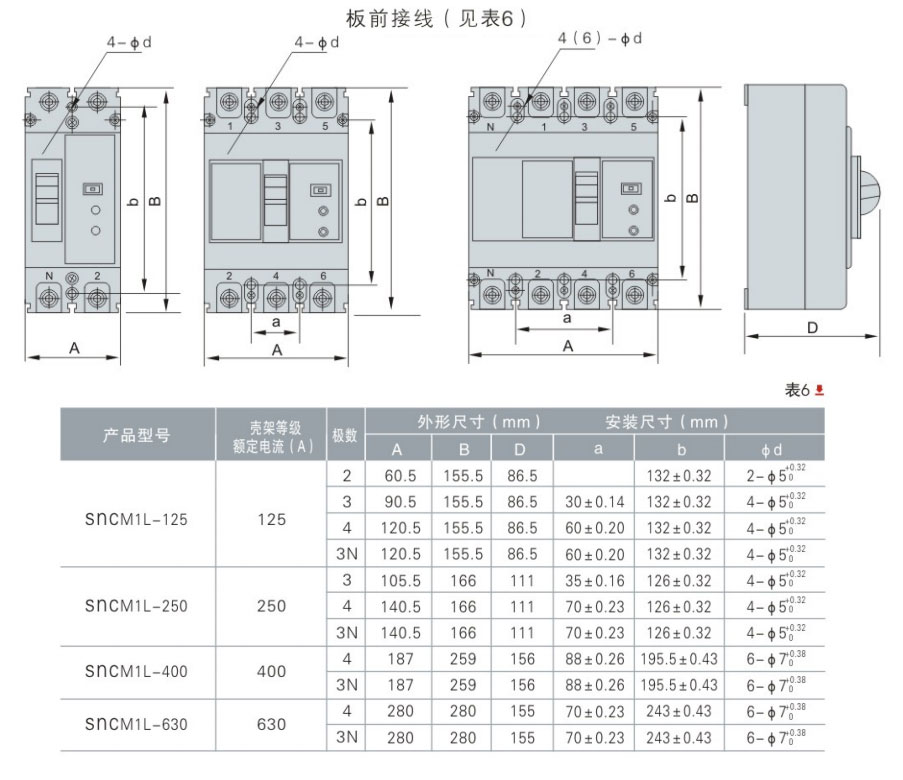

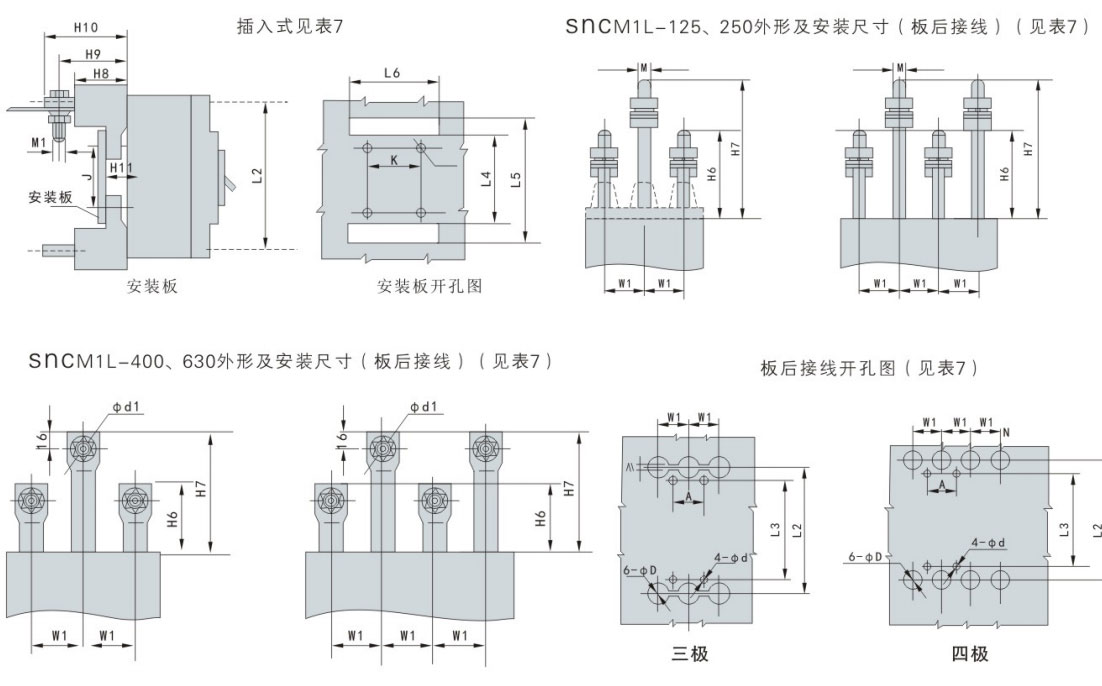

選擇漏電斷路器的額定剩余動作電流值時，應充分考慮到被保護線路和設備可能發生的 正常泄漏電流值，必要時可通過實際測量取得被保護線路或設備的泄漏電流值。
選擇漏電斷路器的額定剩余動作電流，應不小于電氣線路和設備的正常泄漏電流的最大 值的2倍。
手持式的電動工具、移動電器、家用電器、插座、建筑工地用電器(額定電流不小于 100A)等設備接地有困難的應優先選用額定剩余動作電流為30mA或以下的漏電斷路器。
單臺設備可選用額定剩余動作電流為 30mA或以下的漏電斷路器。多臺設備(多支路)的 總保護應選用額定剩余動作電流為30mA或以上的漏電斷路器。
安裝在潮濕場所的電氣設備應選取用額定剩余動作電流為30mA或以下的漏電斷路器。

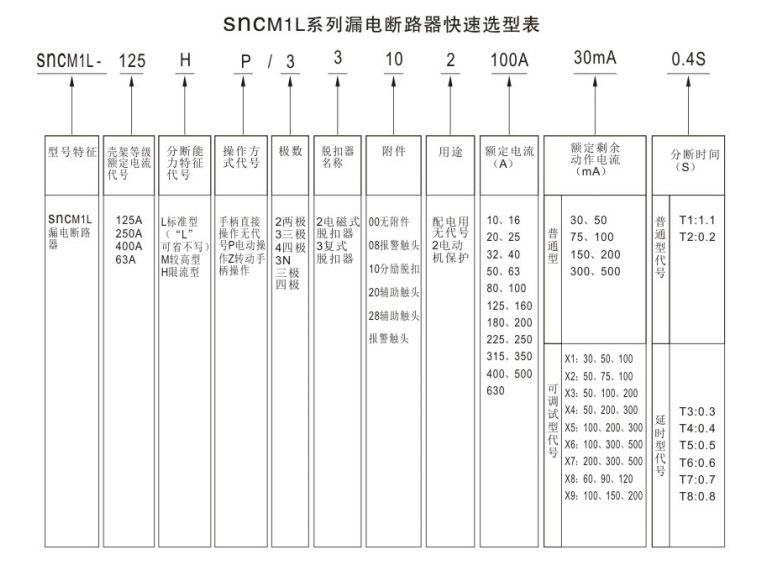

例：SnCM1L-125H/3N310 63A50mA 0.4S表示SnCM1L-125型配電保護用 漏電斷路器，殼架等級額定電流100A，分?jǐn)嗄芰檩^高型，三極四線，額定 剩余動作電流50mA延時型，分?jǐn)鄷r(shí)間<0.4S，復式脫扣器，帶分勵脫扣器。
