SnCM8E系列電子式塑殼斷路器，是我公司結合國內領先技術，自主研制、開發的新型 斷路器之一。
額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V/690V，額定工 作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時擇 時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能，能保護線路和 電源設備不受損壞。
產品不斷創新 品質始終如一
SnCM8E系列電子式塑殼斷路器，是我公司結合國內領先技術，自主研制、開發的新型 斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V/690V，額定工 作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時擇 時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能，能保護線路和 電源設備不受損壞。
按產品極數分為三極與四極。四極產品性極(N極)的型式為:N極過電流保護電流、 時間參數100%自動跟綜相線整定值，且N極與其它三極一起合分(N極先合后分)。

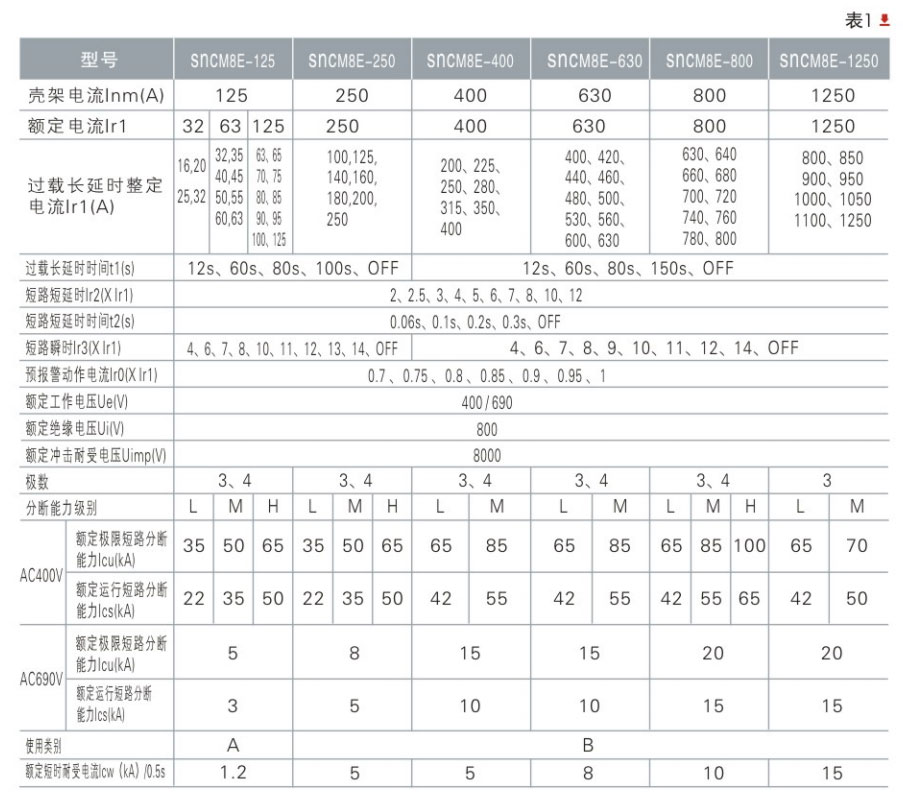

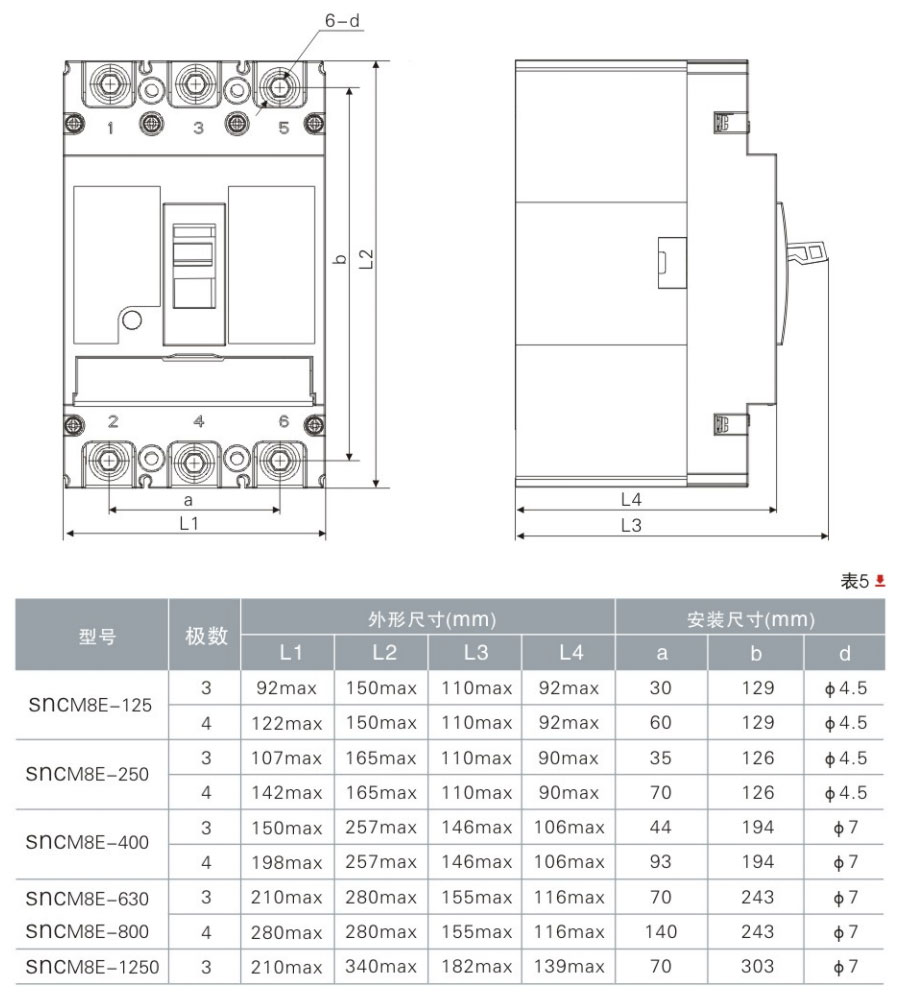

按額定電流分:
SnCM8E-125有32A、63A、125A;
SnCM8E-250為250A;
SnCM8E-400為400A;
SnCM8E-630為630A;
SnCM8E-800為800A;
SnCM8E-1250為800A、1000A、1250A;
接線方式分為板前接線、板后接線、插入式板前接線、插入式板后接線、抽出式接線五種;
按斷路器是否帶附件分帶附件和不帶附件兩種。

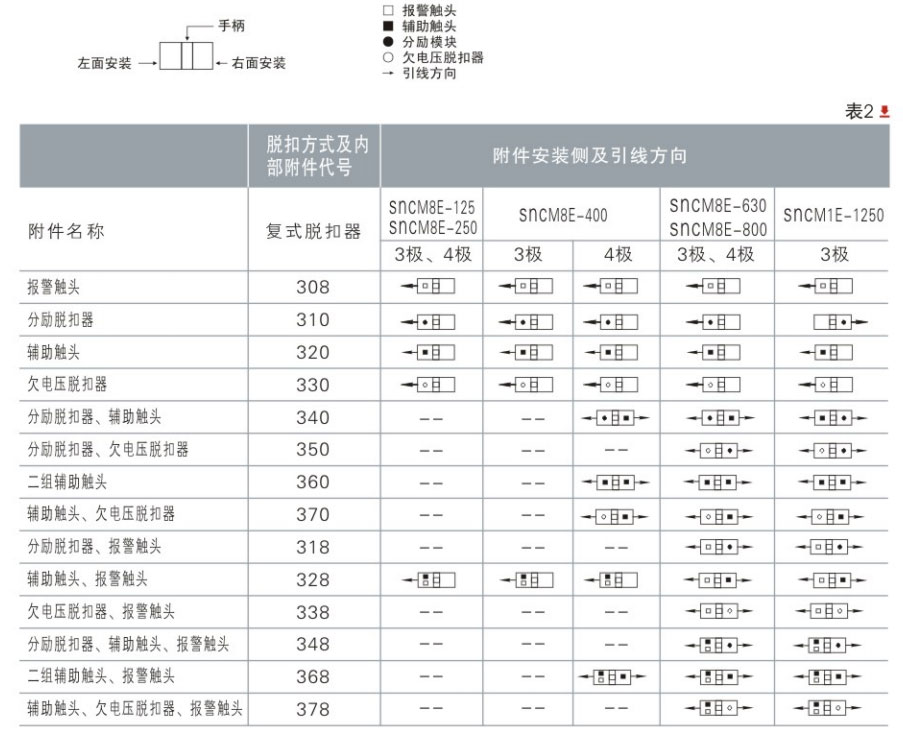

附件分內部附件和外部附件:內部附件有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種:
外部附件有轉動手柄操作機構、電動操作機構。
1、選擇配合:SnCM8E電子式塑殼斷路器具有三段保護功能，使用類別為B的斷路 器與連接在同一電路中的其它短路保護裝置在短路條件下具有選擇性配合。
2、具有三段保護動作電流、動作時間選擇:用戶可根據負電流要求對脫扣器進行 設置調整。
3、自供電:電子式脫扣器由斷路器自身提供能量，電流信號及脫扣器工作電源來自 安裝于斷路器內的電流互感器。
4、具有“預報警”指示:當流過斷路器的實際運行電流達到或超過預報警動作電流 lro時，斷路器面蓋上的“預報警”發光二極管指示燈常亮。
5、具有過載指示，當負載電流超出過載長延時動作電流時，斷路器面蓋上的發光二 極管指示燈常亮。
6、大電流瞬時脫扣功能:當斷路器閉合時或在運行時，遇短路大電流(≥20lnm)，斷路器由電磁脫扣機構直接脫扣。
7、具有旋鈕調節和液晶顯示二種面板可供客戶選擇。
8、可根據客戶要求，提供各類485通訊模塊。

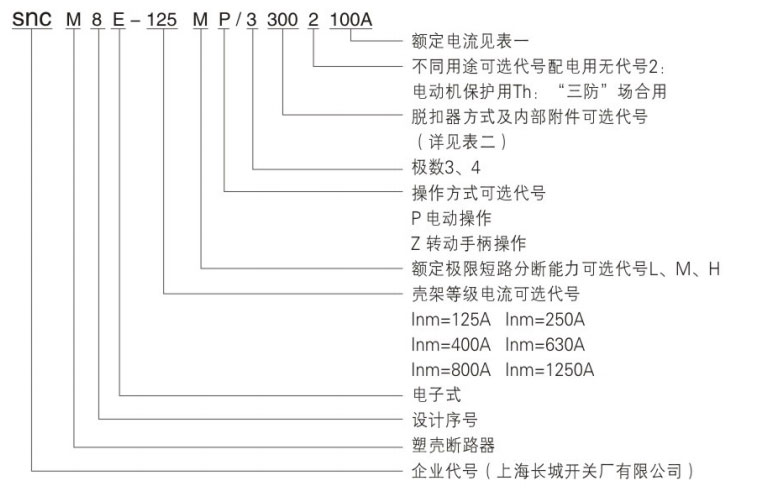

注:1、脫扣器方式及內部附件代號首位數字3表示具有三段保護的電子式脫扣器;
2、SnCM8E-400中的328，SnCM8E-630、800及1250中的348規格，SnCM8E- 1250中的378規格輔助觸頭為一對觸頭(即一常開，一常閉)，SCM8E-400、630、 800及1250中的368規格輔助觸頭為三對觸頭(即三常開，三常閉)。
1、過載長延時動作電流lr1調整，根據斷路器不同的額定電流，可以從4檔到10檔進行調整。
2、長延時動作時間t1調整，可進行4檔調整。
3、短路短延時動作時間lr2調整，可進行10檔調整。
4、短延時動作時間t2調整，可進行4檔調整。
5、短路瞬時動作時間lr3調整，可進行8檔、9檔、10檔調整。
6、預報警動作電流lr0調整，可進行7檔調整。

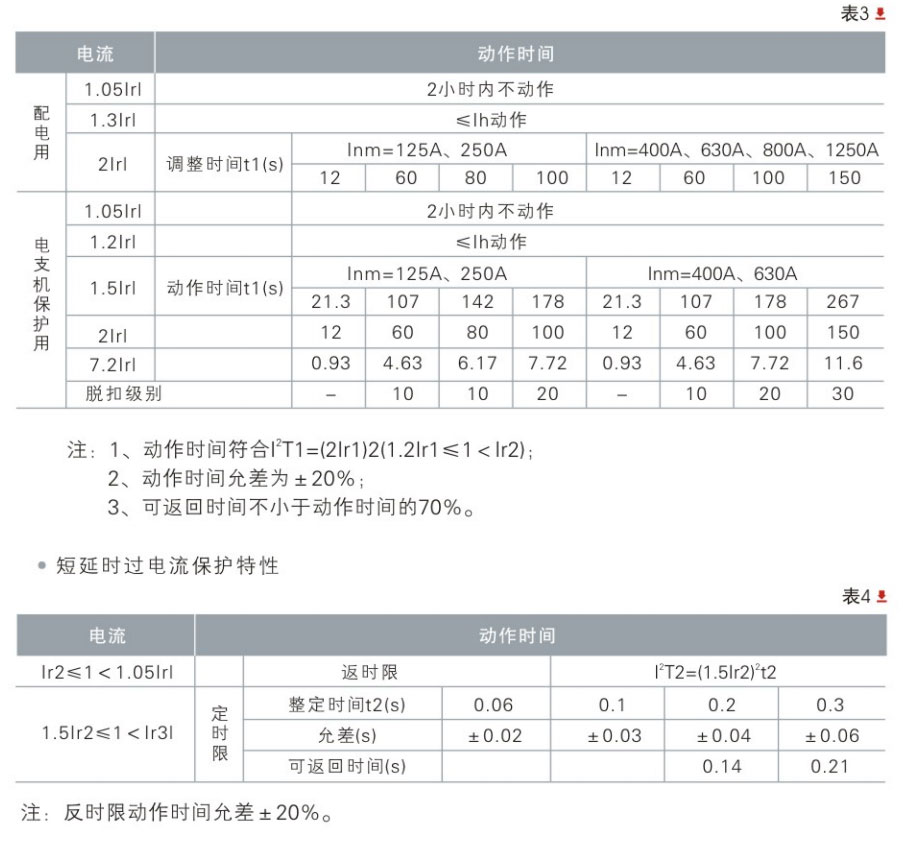

長延時過電流保護反時限動作特性

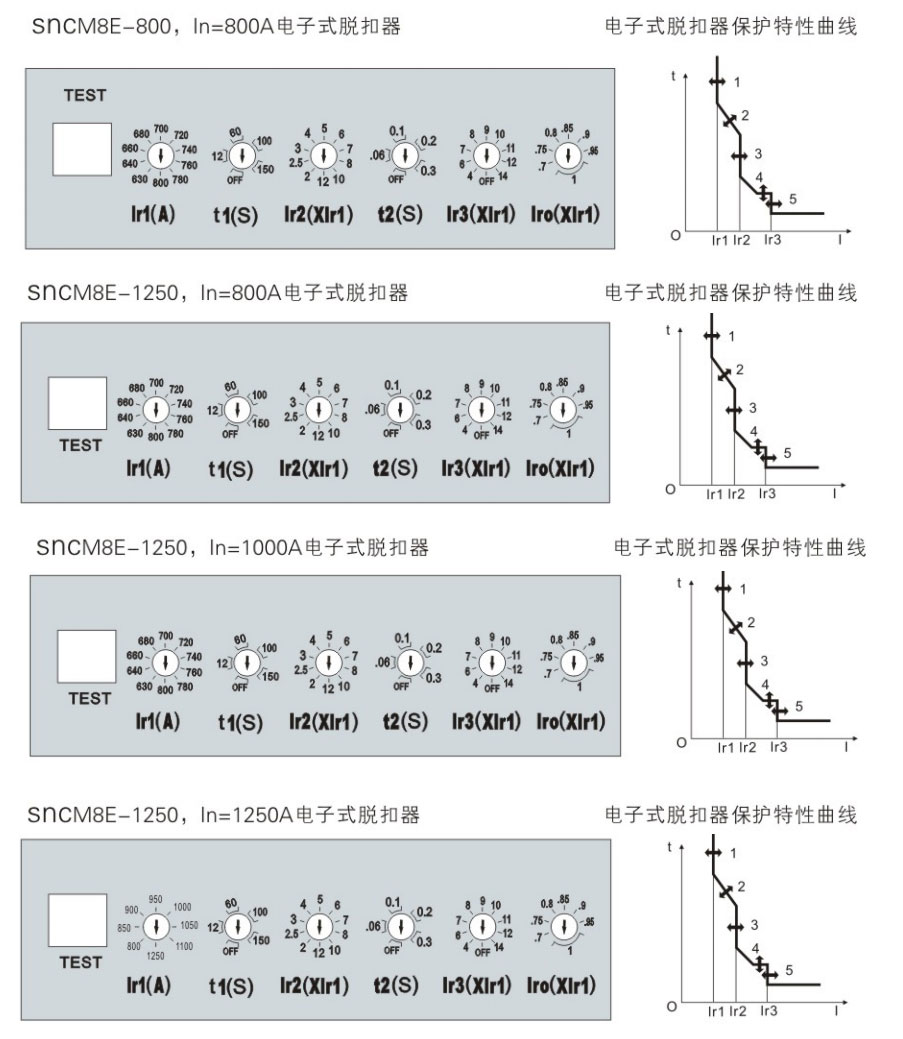

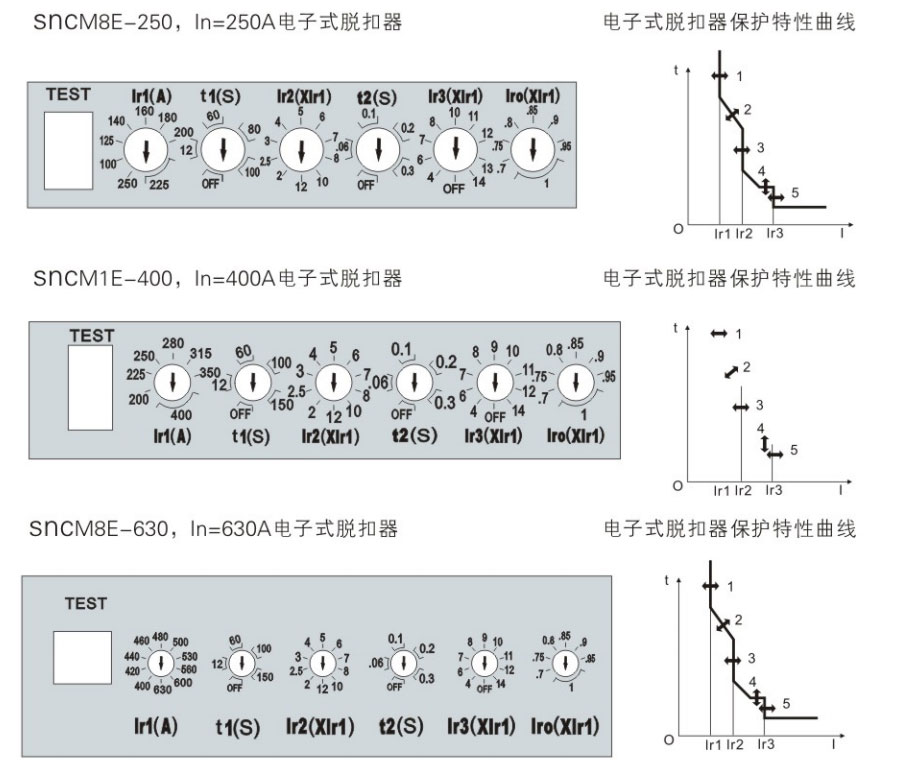

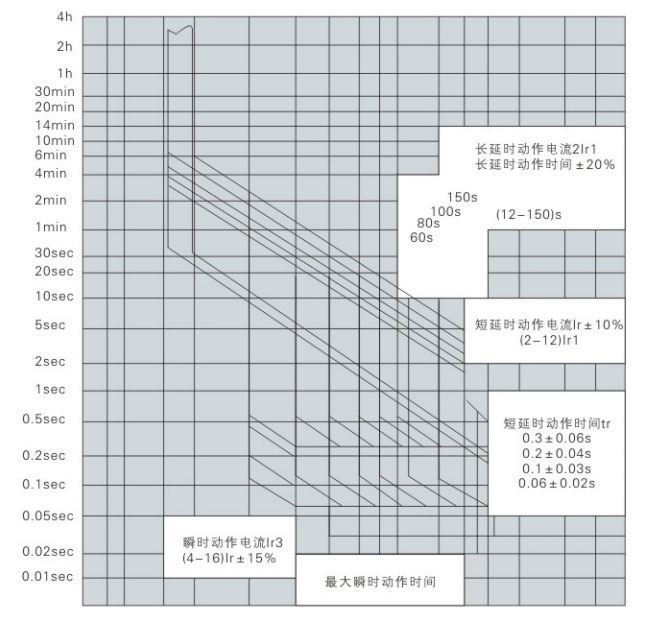

具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時動作等保護 功能，可由用戶自行設定組成所需的保護特性:中性線過電流保護電流、時間參數100%自動 跟蹤相線整定值。脫扣器特性見下圖。
