污染等級：3級；
安裝地點的海拔不超過2000m；
周圍空氣溫度不超過+40℃，且其24h內平均溫度值不超過+35℃；周圍空氣溫度下 限值為-5℃；
安裝地點的空氣相對對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可 允許有較高相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取 特殊措施與垂直面的安裝傾斜不超過±5℃；
組成礦用起動器的接觸器安裝面與垂直面的傾斜不超過±15°；
產品不斷創新 品質始終如一

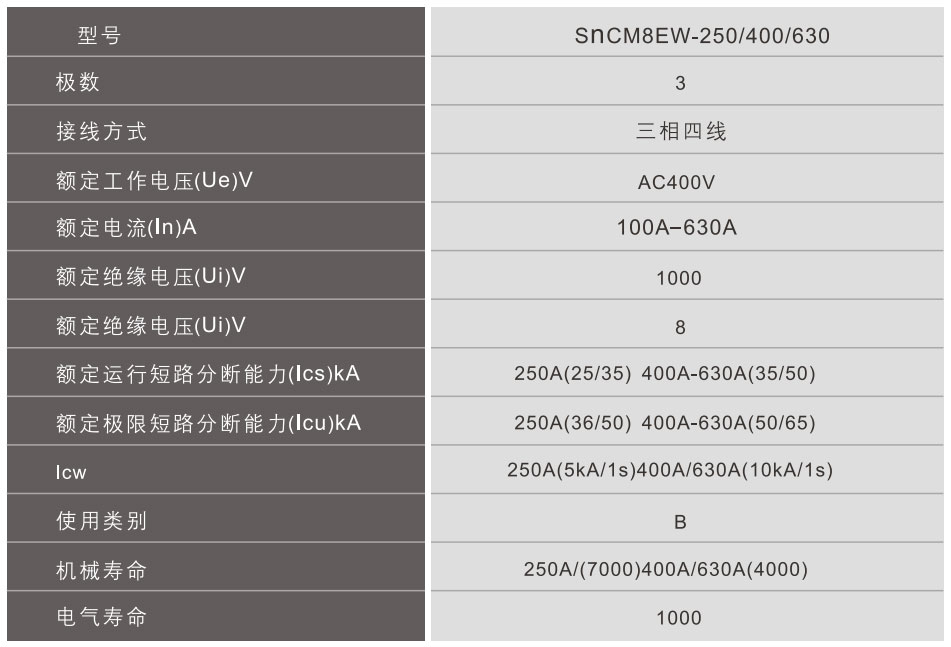

SCM8EW系列是我公司自主研發生產的智能量測開關系列，適用于交流50HZ、殼架電 流有250A,400A和630A;額定電流250A(100A-250A可調)、400A(160A-400A可調)、630A (250A-630A可調)、額定絕緣電壓1000V、額定工作電壓400V的三相四線、中性點直接接地 的配電網絡中。此智能量測開關具有雙模通信(HPLC+HRF)、藍牙和RS485通信，高精度交 流采樣、供電關系拓?fù)渥R(shí)別、計量箱管理、竊電預警、停電事件上報、線損分析研判、端子 溫度檢測、故障自動診斷等多項物聯感知功能，具有過載長延時、短路短延時、短路瞬時、 過欠壓及斷相保護功能，多種保護功能對線路和電源設備起到保護作用，對負載端的檢測和 監控可降低電網的運維成本，為將來的能效系統提供必要的數據。
持遠程控制智能量測開關跳閘功能；記錄開關狀態變化的時間 并上報。記錄故障的時間并上報。
支持時鐘對時
時鐘在-25°C到60°C范圍內滿足±0.5s/d
通訊規約遵循DL/T645-2007與DLT698.45-2017 擴展協議進行設置和讀取，地理位
具備完全選擇性的三段電流保護功能：過載 長延時保護、短路短延時保護、短路瞬時保護；附加保護功能：過、欠電壓保護功能、 缺相保護功能
支持遙測數據存儲、極值記錄及歷史查詢；具備故障識別與告警上報功能，并可進行竊電分析
具有豐富的自診斷功能及自恢復功能； 具有上電軟件及配置參數自檢； 具有故障告警及上報功能
支持多通道上行通信（RS485/HPLC+HRF雙模/藍牙），實現與上級站的雙向數據交互（含采集數據上報與指令接收）；兼容DL/T645-2007與DL/T698.45-2017雙協議；具備本地/遠程雙模式調試能力
支持智能量測開關狀態實時采集與變位事件記錄（含時標）；具備電流/電壓/功率等全電參量監測及數據存儲上報功能；集成電量凍結和雙模抄表（RS485/HPLC）能力
支持開關本體及進出線端溫度實時監測（符合國標精度），本地/遠程可設溫度閾值，超限自動報警并上報事件
污染等級：3級；
防護等級：IP20；
安裝地點的海拔高度≤2000m；
環境溫度-35℃~+70℃；24h的平均值不超過+35℃；
相對濕度：+23℃不應高于83%；+40℃不應高于93%；
產品能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
智能量測開關接至主回路的安裝類別為：Ⅲ類（配電及控制水平級），智能量測開關不接主回路的安裝類別為：Ⅱ類（負載水平級）；
產品安裝在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方，以及避免在雨雪侵襲的地方使用：當用戶使用條件較上述嚴酷時，應與制造商協商；
1. 控制器面板介紹
1.1控制面板介紹
(1)運行指示燈：設備運行指示使用。
(2)通訊指示燈：載波與RS485通訊指示使用。
(3)報警指示燈：設備處于故障延時狀態，指示燈閃亮；控制器處于故障跳閘/故障報警狀態，指示燈常亮。
(4)有功與指示燈：設備處于電能誤差檢測狀態時，指示燈閃亮。
(5)無功指示燈：設備處于電能誤差檢測狀態時，指示燈閃亮。
1.2控制器參數整定

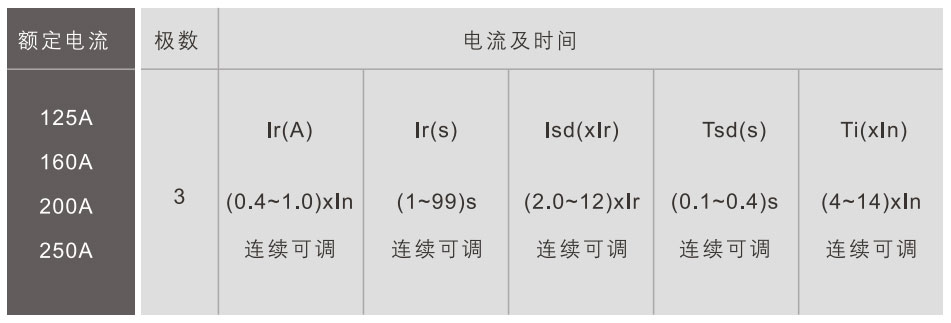

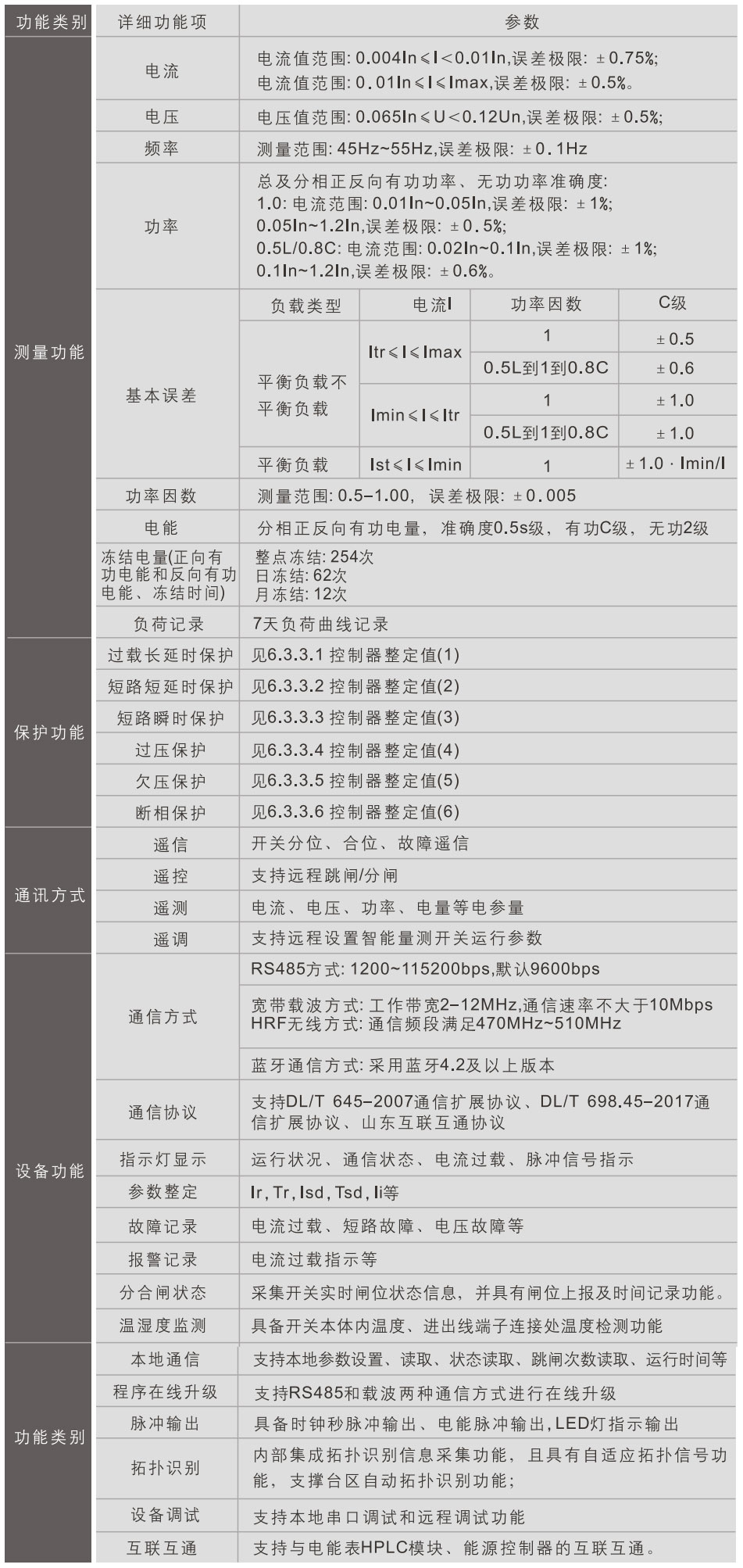

控制器參數通過電力線載波通訊實現遠程設置及調節，調節參數見下表
1.保護功能
具備完全選擇性的三段電流保護功能：過載長延時保護、短路短延時保護、短路瞬時保
護；附加保護功能：過、欠電壓保護功能、缺相保護功能。
2.信息采集、輸出功能
具備采集智能量測開關實時位置狀態信息，并具有變位上報及時間記錄功能；具備采集
開關電流、電壓、頻率、功率、電量、功率因數等電參量信息功能，并具有上報和記錄功能；
具備電量凍結功能；具備抄表功能，能夠通過RS485或HPLC方式抄讀表箱內的電能表數據。
3.數據處理及傳送功能
具備將遙測數據記錄存儲的功能。具備檢測遙測極值并生成歷史記錄的功能。根據參數
設置可進行數據召喚方式上報。支持主站召喚全數據（當前遙測值、遙信狀態)。
支持主站召喚歷史數據。識別故障，并上報故障告警信息。支持竊電分析。
4.遙控功能
支持遠程控制智能量測開關跳閘功能；事件記錄及上報功能；記錄開關狀態變化的時間
并上報。記錄故障的時間并上報。記錄設備故障的時間并上報。
5.通信功能
與上級站進行通信，將采集和處理的信息向上發送并接受上級站的命令；
支持RS485通信方式、HPLC+HRF雙模方式、藍牙等多種通信方式；
支持DL/T645-2007通信協議、DL/T698.45-2017通信協議。
6.自診斷、自恢復
具有豐富的自診斷功能及自恢復功能。具有上電軟件及配置參數自檢、自恢復功能。具
有故障告警及上報功能。
7.調試功能：支持本地調試和遠方調試功能。
8.端子溫度監測
具有進出線端母線溫度監測及報警功能。
具備開關本體內溫度、進出線端子連接處溫度監測功能，溫度檢測精度符合國標工業檢
測溫度要求，當溫度大于設定限值（溫度限值可本地和遠程設置，出廠溫度限值按甲方要求
設置)，自動上報溫度越限事件。
9.地理位置信息功能
通訊規約遵循DL/T645-2007與DL/T698.45-2017擴展協議進行設置和讀取，地理位
置信息數據可通過RS485或藍牙等通道設置和讀取。
10.時鐘對時功能：支持時鐘對時。時鐘在-25℃到60℃范圍內滿足±0.5s/d。
(1)過載長延時保護：過載長延時保護基于電流的真有效值(RMS)用來對過負荷進行保護。
注：動作曲線符合tr=t(2Ir)2xTr/T2
tr:過載長延時動作時間、Tr:過載長延時動作時間整定值、l: 實際運行電流、lr:過載長延時動作電流整定值

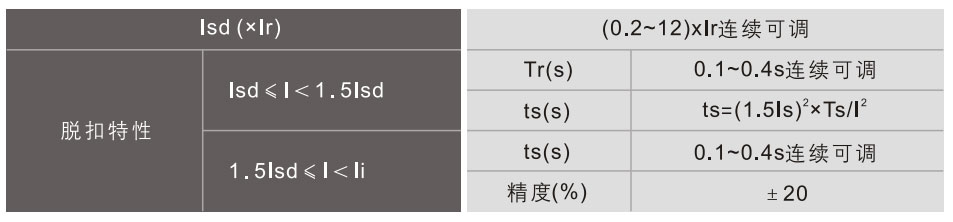

(2)短路短延時保護：短延時保護防止配電系統的阻抗性短路。分成兩段：反時限段，定時限段。
注:反時限時動作曲線符合ts=(1.5ls)2×Ts/l2，定時限動作時間跟蹤Ts整定值。
ts:短路短延時動作時間、Tsd:短路短延時動作時間整定值、l:實際運行電流、lsd:短路短延時動作電流整定值

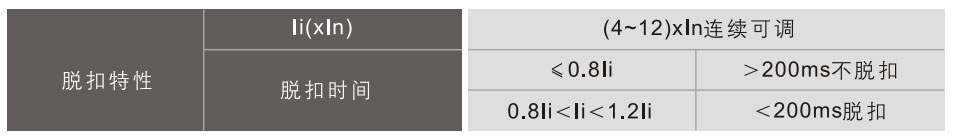

短路瞬時保護：瞬時保護功能防止配電系統金屬性固體短路，此類故障短路電流比較大，需要快速斷開。

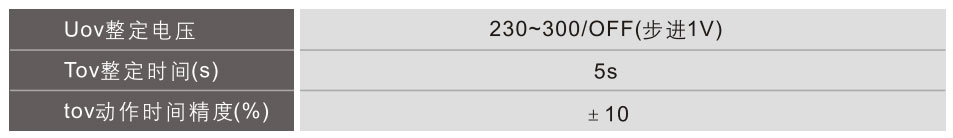

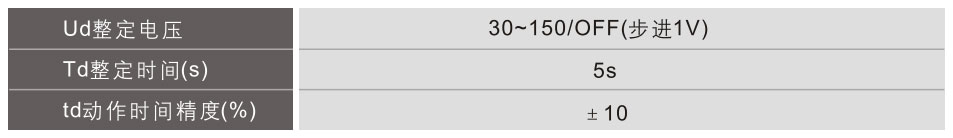

過壓保護

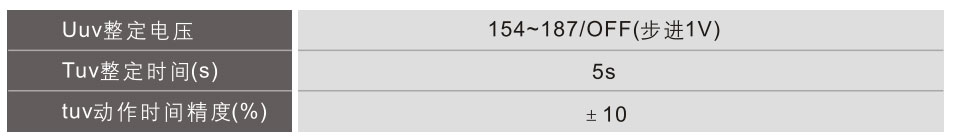

欠壓保護
斷相保護

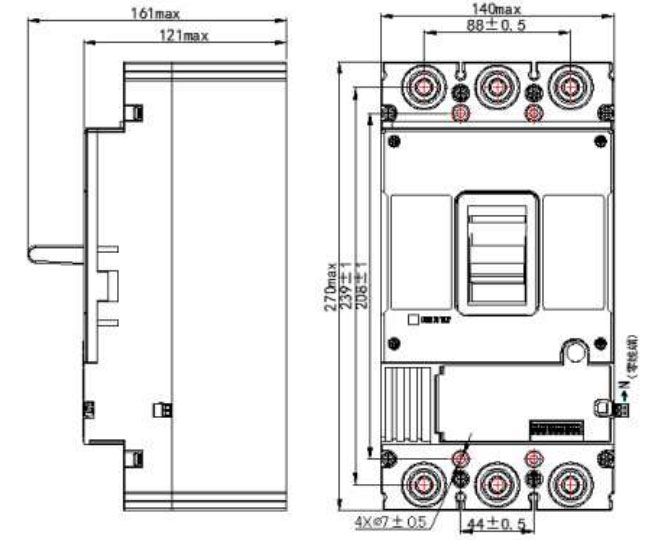

1.SnCM8EW-250(正插方案)
2. SNCM8EW-400A/630A(正插方案)

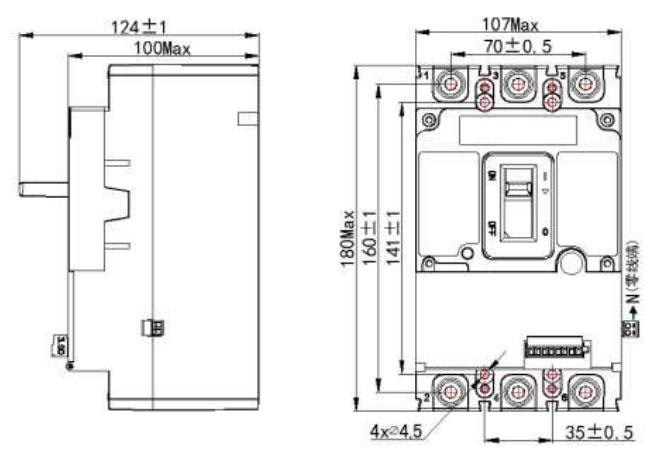

注：正插量測開關對外接口定義(正視圖)
3. SNCM8EW-250A(正插方案)
4. SNCM8EW-400A/630A(正插方案)

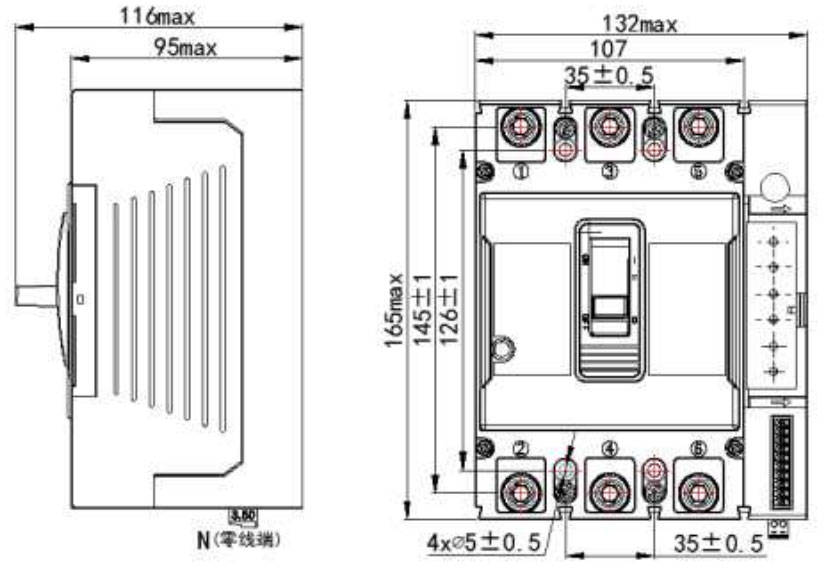

注：側插量測開關對外接口定義（正視圖）
智能量測開關應安裝在沒有雨雪侵襲，無明顯搖動和沖擊震動的地方，智能量測開關一般垂直安裝。
包裝1臺/盒，包裝成箱的產品，應在環境溫度為-40℃至+75℃，對應相對濕度在80%以下，周圍空氣中無酸性，堿性或其它腐蝕性氣體的庫房里貯存，在上述條件下，貯存期自生產日期不超過36個月。

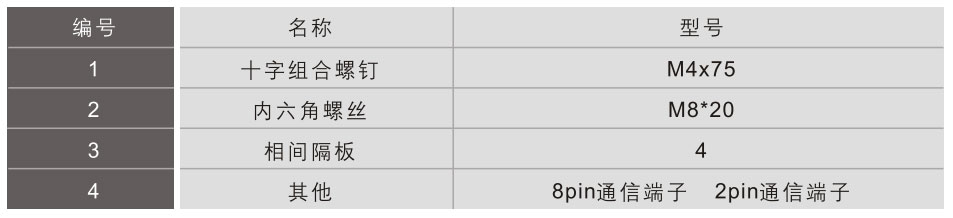

產品包裝為紙箱，內部使用珍珠棉進行防護，內含智能量測開關、附件、相間隔板、產品說明書、保修卡等(見表)。

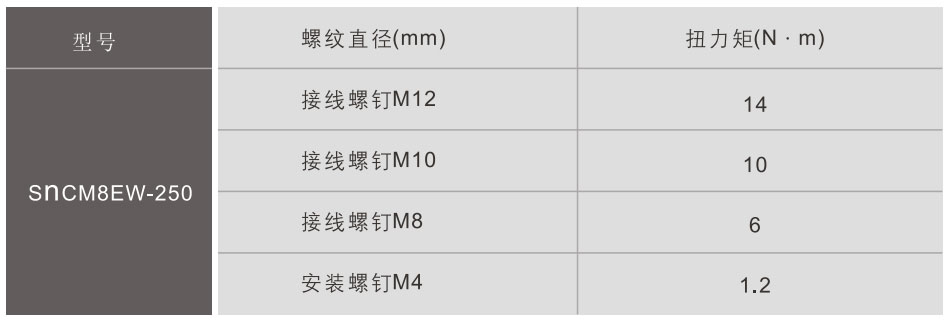

1.智能量測開關各種特性及附件由制造廠整定，只有經過培訓或認證合格的專業人員才可以對本智能量測開關、脫扣單元或其它附件等參照線路設計參數要求進行調整、安裝與維修。
2.在安裝或拆卸任意裝置前確保電源處于關斷狀態。
3.智能量測開關手柄可以處在三個位置，分別表示閉合、斷開、自由脫扣三種狀態；當手柄處于自由脫扣位置時，應向‘?dāng)嚅_’方向扳動手柄，然后手柄再向‘閉合’方向扳動，智能量測開關才能處于合閘狀態。
4.因智能量測開關分閘狀態需HPLC正常通訊，便于終端設備采集智能量測開關用電信息，因此必須使用上進線安裝方式。

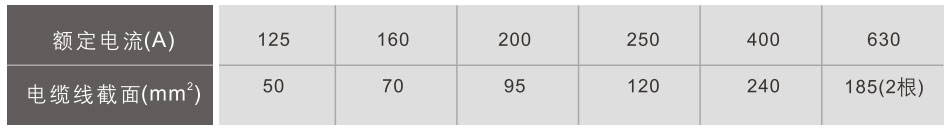

5.開關配線必須符合上進下出，即1、3、5接線端接電源線，2、4、6接線端接負載端，不允許倒進線，N線接入右側N線端子。
6.N線必須可靠接入，否則產品僅具有三段電流保護功能，其余功能失效，N線在開關右側位置。

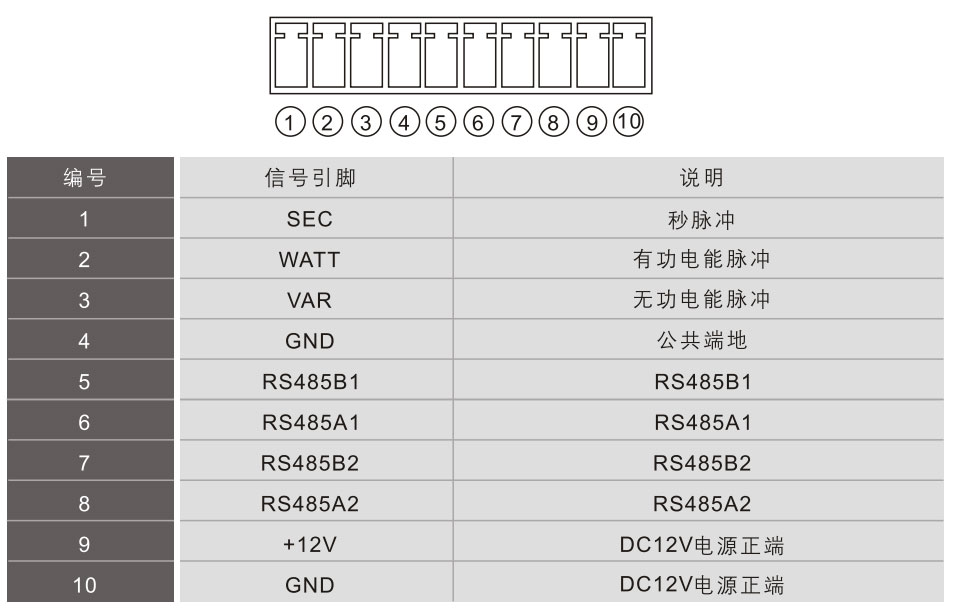

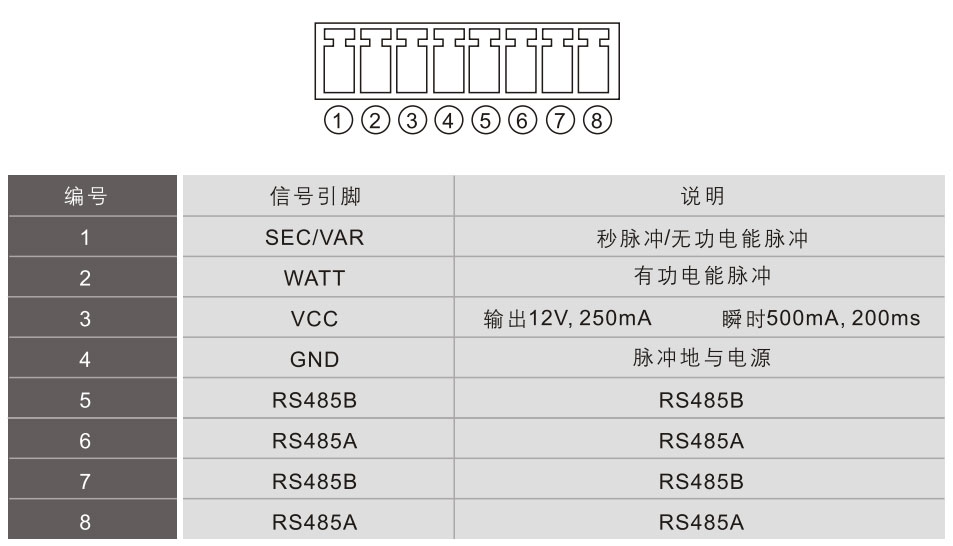

7.量測單元秒脈沖/無功電能脈沖端口默認無功電能脈沖功能，如啟用秒脈沖功能，需要通 過HPLC或RS485I端口設置。
8.與主回路連接必須由具有專業資格的人員進行配線作業；確認輸入電源處在完全斷開的情況下，才能進行配線作業；必須安裝本體后再進行配線。
