適用范圍
SnCQ3系列自動轉換開關電器(以下簡稱轉換開關),是公司自主研發的新一代雙電
源產品。適用于交流50/60Hz,額定工作電壓400V,額定電流從6A-1250A的雙電源供
電系統。在常用電源發生故障時,轉換開關可以實現與備用電源或發電機的自動轉換,
以保證供電的可靠性和安全性。也可根據負載的需要進行兩路電源之間的選擇性切換。
產品具有過載、欠壓、短路、斷相保護功能。特別適用于消防、機場、廣播電視、醫
院、商場、銀行、化工、冶金、高層建筑和軍事設施等不允許斷電的重要場所,作為保證連續供電的重要電氣設 備。
產品符合IEC60947-6-1及GB/T14048.11標準。

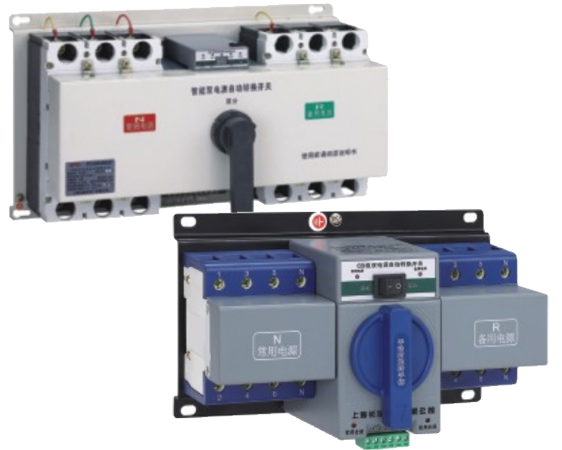

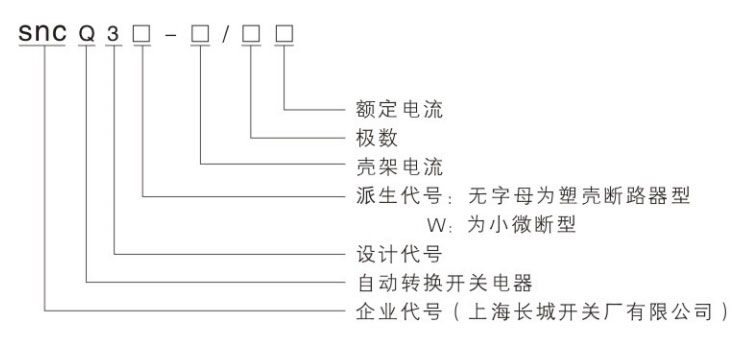

型號及其含義

正常工作條件
污染等級級為川級;
安裝地點的海拔高度不超過2000m;
周圍空氣溫度上限值不超過+40℃,下限值不超過-5℃,24h的平均值不超過+35℃;
運行地點無強烈振動和沖擊,無腐蝕金屬和破壞絕緣有害氣體,無嚴重塵埃,無導
電微粒和爆炸危險物 質,無強電磁場干擾;
大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%,在較低的溫度下,可以有較高的
濕度;最濕月的月平均最低溫度為+25℃時,平均值最大相對濕度為90%,并考
慮到因濕度變化發生在產品表面的凝露,應采取特殊的措施;
產品特點
采用高性能單片機程序控制;
抗干擾能力強、精度高;
保護功能齊全具有過載、欠壓、短路、斷相保護,具有故障報警;
切換時間延時可調,動作時間準確;
EPS消防電源DC24V,遠程分斷;
體積小、分斷高、飛弧短、結構緊湊、外型美觀;
防腐性能好,供電可靠;
無噪音運行,節能降耗,安裝方便操作簡單,穩定性能高;
性能特點
電源末端型轉換開關當常用電源失壓后,自動延時斷開常用電源斷路器,合上備用
電源斷路器,當常用電源電壓恢復時,延時斷開備用電源斷路器,恢復常用電源供電。
主要用于配電線路最末一級,供消防、風機、應急照明、供水 等電路用。
負載線路中如發生過載或短路故障,由轉換開關中的斷路器自動脫扣,將負載電源切
斷。待用戶排除故障后,按下控制模式中“手動”鍵,對斷路器進行再扣操作,再按
下控制模式中的“手動”或“自動”控制形式,轉換開關方可給負載供電。

結構與工作原理
轉換開關由三極或四極斷路器作為電源主開關和帶機械聯鎖的電動操作機構組成。
一臺自動轉換控制器:延時合閘、欠壓或斷相保護等功能,可實現自動轉換、選擇性轉換的控制。
一套獨特的機械聯鎖機構:以確保兩臺斷路器在轉換過程中不會同時合閘。
一組電動操作機構:用以實現斷路器的自動分合閘。轉換開關的電動操作機構均采用
最新結構的電操機 構,具有操作平穩可靠,操作力小等特點。
安裝底板:對于一體式轉換開關,機械聯鎖機構和控制器都安裝在同一底板上。分體
式轉換開關則將控制器與底板分開,采用連接器連接,其專用電纜的長度約2m;箱體
式則將分體式轉換開關的底板裝入箱體中,將控制器安裝在箱體的門板上,組合而成的成套切換開關。
N為常用電源,R為備用電源。QN為常用電源控制斷路器,QR為備用電源控制斷路器。
當選用手動狀態時,可人為的選擇兩臺斷路器“合”與“分”,不具備自動轉換功能。
當選用自動狀態時,可根據當時使用電源進入自動控制狀態。
當選用分斷狀態時,可將兩臺斷路器全部分斷。

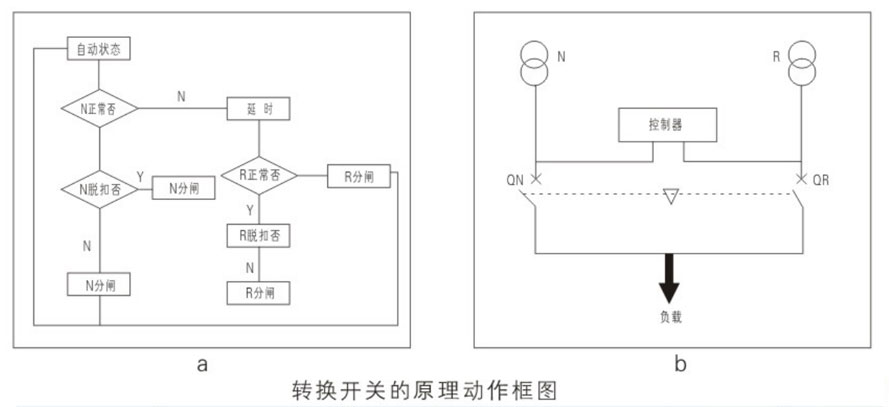

當選用手柄板動狀態時,必須要按下控制模式中“分斷”鍵,使其切斷電源。此時可以使手柄扳動兩臺斷路器“合”與“分”。切換開關的原理動作框圖一a)、b)。

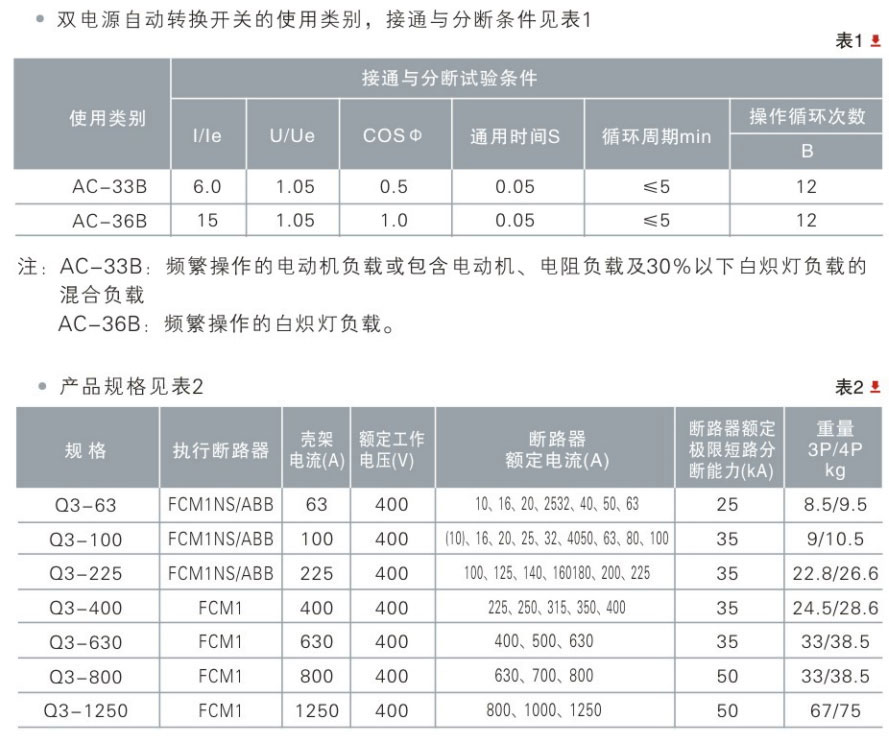

主要技術參數
轉換開關適用于額定工作電壓AC400V的系統中;
轉換開關的操作壽命(N-R-N循環)為5000次;
自動控制器及電操機構的控制電壓為AC230V;
最小轉換動作時間為≤3s;



控制器功能說明
在自動的狀態下,常用電源、備用電源都正常時,則將常用電源投入運行,備用電
源不啟動。系統負載由常用電源供電。

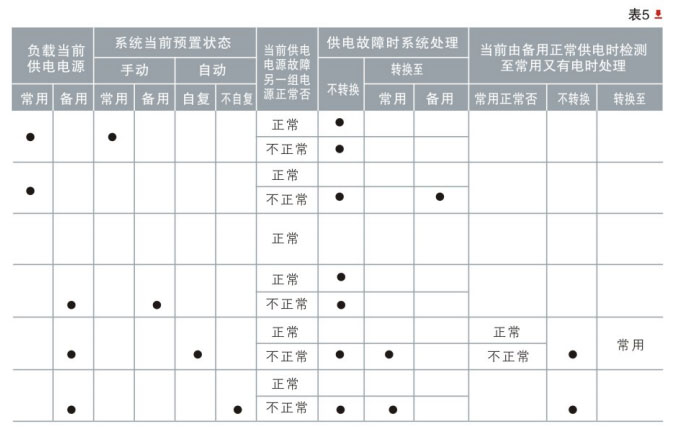

當常用電源不正常時,單片機將檢測當前預置工作狀態(手動、自動、自復)和備用電源是否正常決定轉換、啟動備用電源、系統負載由備用電源供電??刂破鞒绦蛞姳?。

操作與接線
根據設計電路實際需要接好常用電源和備用電源(或發電機)的進出線、零線。為了確保
使用安全,必須要將轉換開關的底板可靠接地,兩臺斷路器出線端并聯,但相序必須一致。
當斷路器為三級時,將NN、NR(零線)接到切換開關N(零線)端子上與電網的中性線接牢,導線截面積應>2.5mm2,否則不能正常工作。
轉換開關操作手柄,作為應急手柄操作之用。(但必須要按下控制模式中的“分斷鍵處于分斷狀態),才能使用操作手柄。

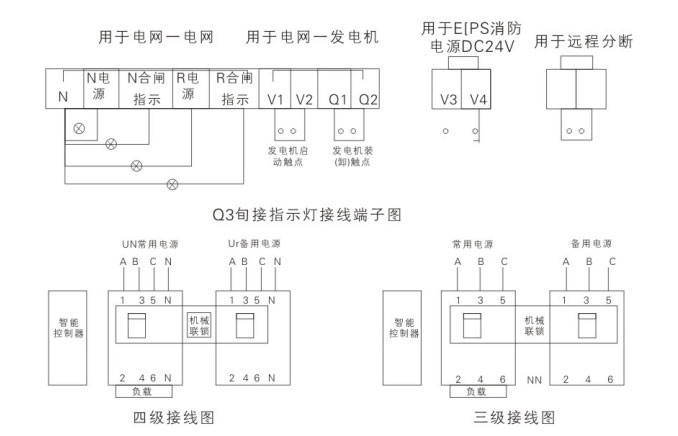

用戶可由接線端子外引指示燈便于觀察,參考接線見圖。

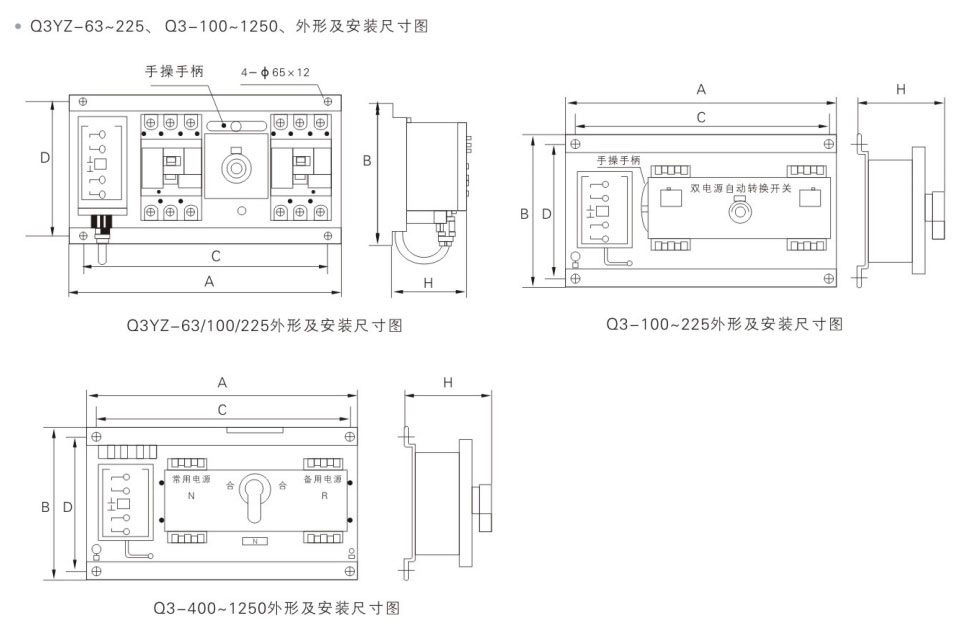

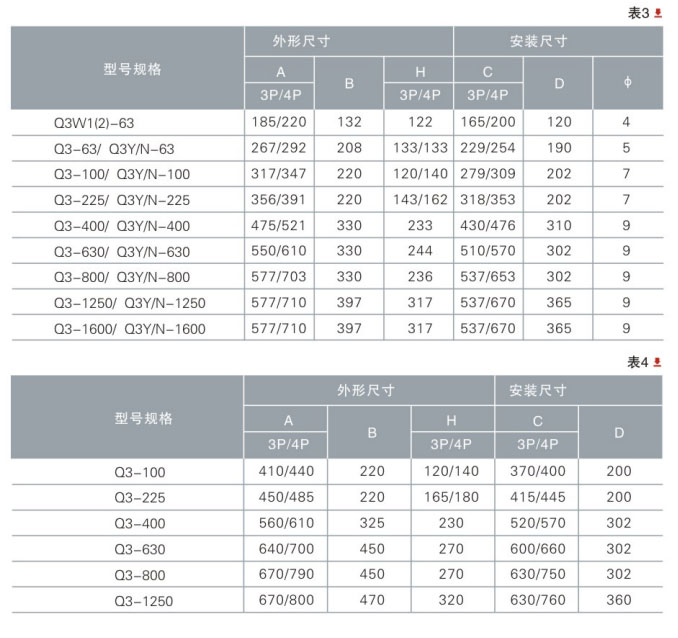

安裝與調整
機械聯鎖調試:轉換開關本體在安裝前應進行機械聯鎖調試。一臺斷路器處于合閘狀
態時,用正常的操作力扳動另一臺斷路器的手柄,試圖使它合閘,應該受機械聯鎖的
限制而無法合閘,兩臺斷路器交替試之,機械聯鎖均應穩定、可靠。
轉換開關的本體安裝:轉換開關本體固定后根據額定電流的大小選用合適截面的導線
將斷路器的輸入、輸出端子接好。特別注意:兩臺斷路器輸入端子的相序必須一致。
對于四極斷路器不必再另外接零線,但對于三極斷路器則將零線接到切換開關的N端子上。
分體式控制器的安裝:用兩個支撐件將控制器固定在開孔面板上。
控制器的專用插頭是否已插到轉換開關的專用插座上插緊并擰牢。
檢查各電器接觸部分是否可靠壓緊、保險管是否完好。
用戶若要進行耐壓試驗,則應拔掉控制器連接器插頭,否則將控制器擊穿,耐壓試驗后應將連接器插緊擰牢。
整機通電工作,如果常用電源與備用電源的電壓都在正常范圍之內,LCD面板指示燈點亮,當常用電源 和備用電源出現欠壓和斷相時,某相的欠壓指示“閃”,檢查其原因。
按下“手動”鍵,選擇常用電源和備用電源,按下“自動”鍵,則根據當時使用電源進入自動控制狀態;按下“分斷”鍵,使兩路電源負載全部分斷。
