- ZGS-12/0.4-630美式變電站
- 型號：ZGS-12/0.4-630
-
地震：≤8度；
海拔：≤1000m；
覆冰：≤20mm；
風速：≤35m/s；
陽光輻射：≤1000W/m；
周圍空氣溫度：上限≤40℃，下限≥-10℃；
濕度：日平均相對濕度≤95%、月平均相對濕度≤90%、日平均相對水蒸氣壓力≤2.2kPa、月平均相對水蒸氣壓力≤1.8kPa；
SnC
產品詳情
產品不斷創新 品質始終如一
產品概述
ZGS-12/0.4-630美式變電站系用于10(6KV)環網供電，雙電源供電式終端供電系 統中，作為高壓配電計量，補償控制和保護裝置。預裝式變電站內除裝有變壓器外，高 壓側還裝有四位負荷開關，二工位負荷開關，后備保護熔斷器及插入式熔斷器;低壓側 按用戶要求裝配控制電器，配電電器。補償裝置及電能計量表等?？捎糜谑覂?nèi)，又可用 于室外，廣泛運用于工業園區，居民小區，商業中心，及高層建筑等各種場所。
本產品符合
GBT17467-1998《高壓/低壓預裝式變電站》
Sd320《箱式變電站技術條件》。
型號及其含義
使用環境條件
海拔≤1000m(超過此范圍另行設計)；
風壓:不大于70Pa(相當35m/s)；
濕度:日平均值不大于95%;月平均值不大于90%；
環境溫度:最高氣溫+40℃;最低氣溫-5℃；
防震水平:水平加速度0.4m/s2;垂直加速度0.15m/s2；
地震烈度:8度；
安裝地點傾斜度:不大于3°；
安裝環境:周圍空氣應不受腐蝕性、可燃性氣體及水蒸氣等明顯污染，安裝地點無劇烈震動；
主要結構特點
美式箱變結構分為前后兩部分。前面為高底壓操作間隔。高壓間隔內包括高壓端 子、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋放閥、油溫計、油位計、放 油閥。低壓間隔內包括低壓端子。后部為注油箱體及散熱片，變壓器繞組和鐵芯、高壓 負荷開關及保護用熔斷器都在注油箱中。
變壓器身與高壓開關設備分油箱裝配，兩者僅電氣相連接而油不相通。帶電操作負 荷開關產生的電弧只能使負荷開關油箱中的油變黑甚至碳化而不影響變壓器中油的質 量。
體積小，結構緊湊，僅為國內同容量箱變的1/3左右。
全密封、全絕緣，無需絕緣距離，可靠保證人身安全。
既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性。
電纜接頭可操作200A負荷電流，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點。
采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲（溫度、電流）。
采用了△/Y。接法及三相五柱式結構，優點是電壓質量高、中性點不漂移、箱體不發熱、噪音低、防雷性好。

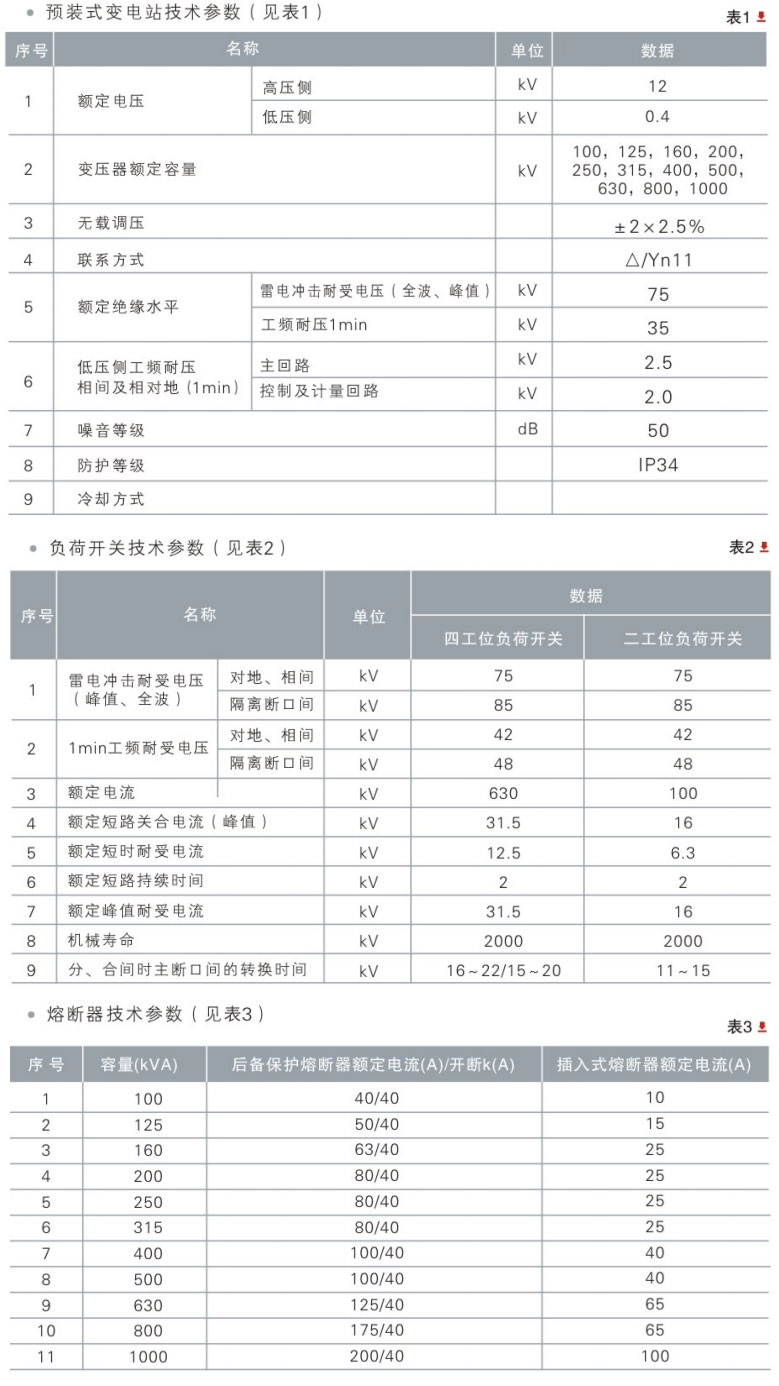

主要技術參數

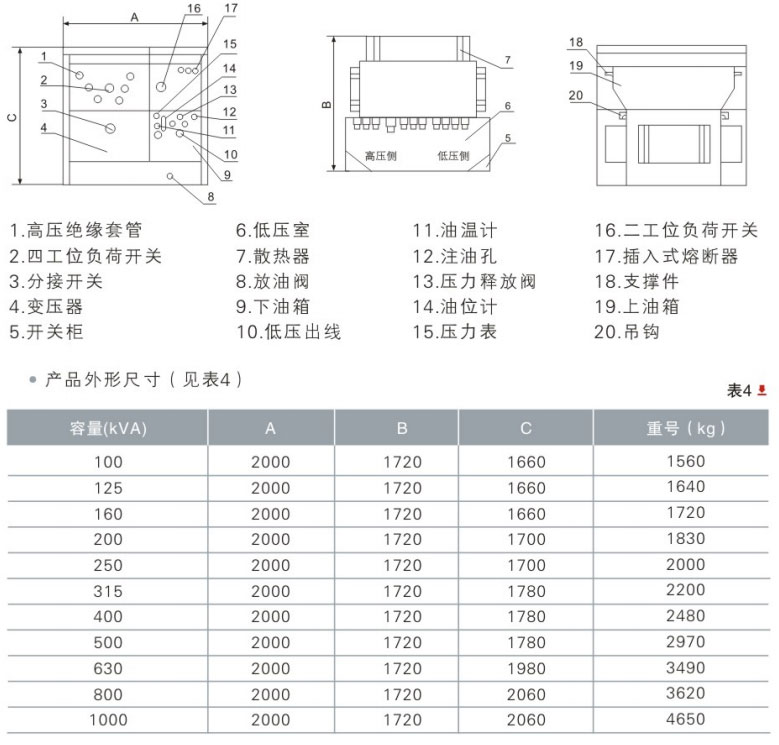

結構圖及外形尺寸

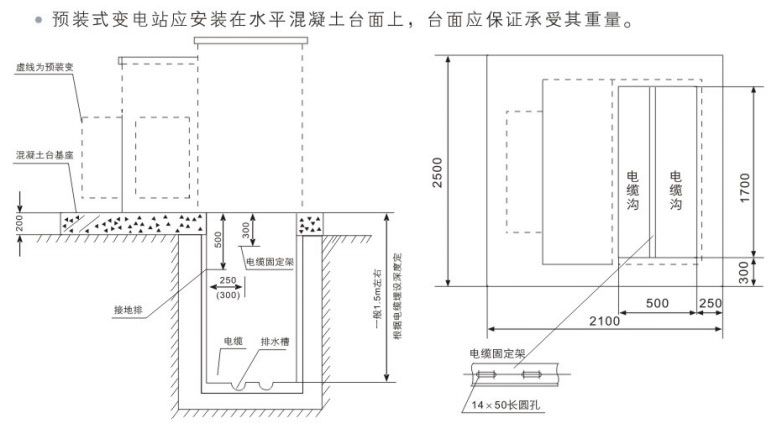

基礎安裝示意圖
注:
有關尺寸參見預裝式變電站外形尺寸圖。
混凝土臺基水平，表面平整，要均勻承受預裝式變電站的重量，預裝式變電站采用壓板固定的方式固定在臺基上。
接地排與電纜固定架的形式和尺寸可根據實際情況作適當改動。
電纜室內壁及基礎平臺用1:25水泥沙漿抹封，厚度20mm，表面平整。
電纜室底面須向排水槽略有傾斜，以免積水。
接地網分別用φ12mm圓鋼或30x4mm的扁鋼從兩側引入基礎頂部與預埋鋼板焊牢，接地電阻符合當?shù)仉娏Σ块T要求。
