污染等級為：三級；
斷路器安裝的垂直傾斜度不超過5°；
安裝地點的海拔高度不超過2000m；
周圍空氣溫度為-5℃~+40℃，24h的平均值不超過+35℃；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低的溫度下可以有較高 的相對濕度;最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25 ℃，并考慮到因溫度變化發生在產品表面上的凝露；
額定工作電壓1140V斷路器安裝類別Ⅲ，額定工作電壓400V(380V)及以下的斷路器 的安裝類別為IV，輔助電路安裝類別除欠壓瞬時脫扣器線圈，欠壓延時用的電源變 壓器初級線圈與斷路器相同外，其余均為Ⅲ；
產品不斷創新 品質始終如一

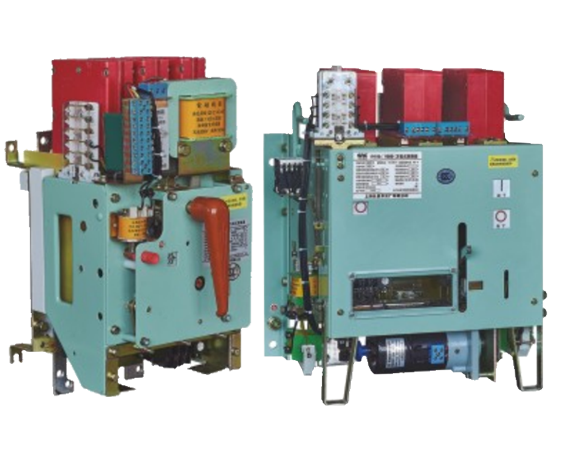

DW15系列萬能式斷路器(以下簡稱斷路器)適用于交流50Hz、額定電流至6300A，額定工作電壓交流380V，交流1140V的配電網絡中，用來分配電能和供電線路 及電源設備的過載、欠電壓、短路保護之用。
斷路器在正常條件下可作為線路的不頻繁轉換之用，正常條件下也可作為電動機的 不頻繁起動之用，殼架等級額定電流630A的斷路器還具有抽屜式和限流斷路器。限流斷 路器由于具有限流特性，特別適用于可能出現特大短路電流的網絡。
符合標準：GB14048.2
污染等級為：三級；
斷路器安裝的垂直傾斜度不超過5°；
安裝地點的海拔高度不超過2000m；
周圍空氣溫度為-5℃~+40℃，24h的平均值不超過+35℃；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低的溫度下可以有較高 的相對濕度;最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25 ℃，并考慮到因溫度變化發生在產品表面上的凝露；
額定工作電壓1140V斷路器安裝類別Ⅲ，額定工作電壓400V(380V)及以下的斷路器 的安裝類別為IV，輔助電路安裝類別除欠壓瞬時脫扣器線圈，欠壓延時用的電源變 壓器初級線圈與斷路器相同外，其余均為Ⅲ；

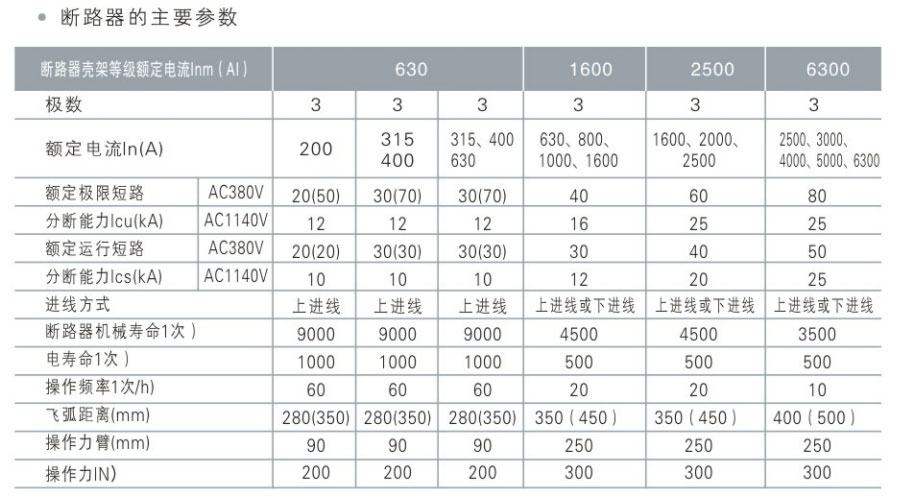

注:
a.DW15C-200、400、630技術參數同DW15-200、400、630。
b.DW15C抽屜空插接壽命為200次，DW15-6300(In>5000A)機械壽命免維護1500次。
c.飛弧距離括號內為1140V產品。
d.分斷能力括號內的指標僅適用于限流型。
e.In=5000、6300A只有電磁式，其余均有熱-電磁式和電磁式兩種。
結構特點

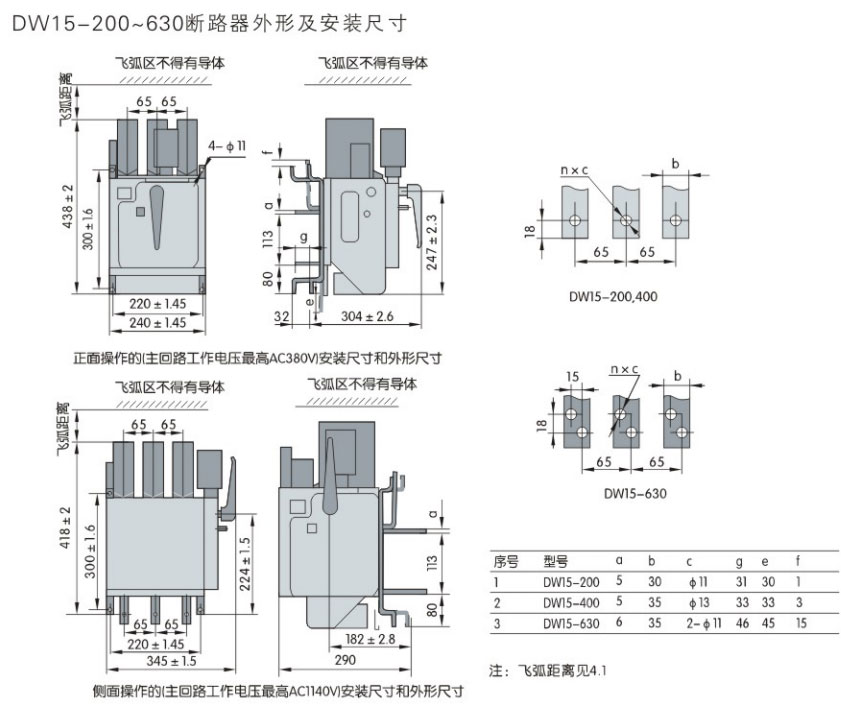

DW15-200、400、630萬能式斷路器： 該斷路器為立體布置形式，觸頭系統、左右側板均安裝在一塊絕緣板上。上部裝有滅系統，操作機構可裝在正前方或右側面。有“分"、“合”指示及手動斷開按鈕。 其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。欠電壓延時裝置或熱繼電器均可分別裝在下方。

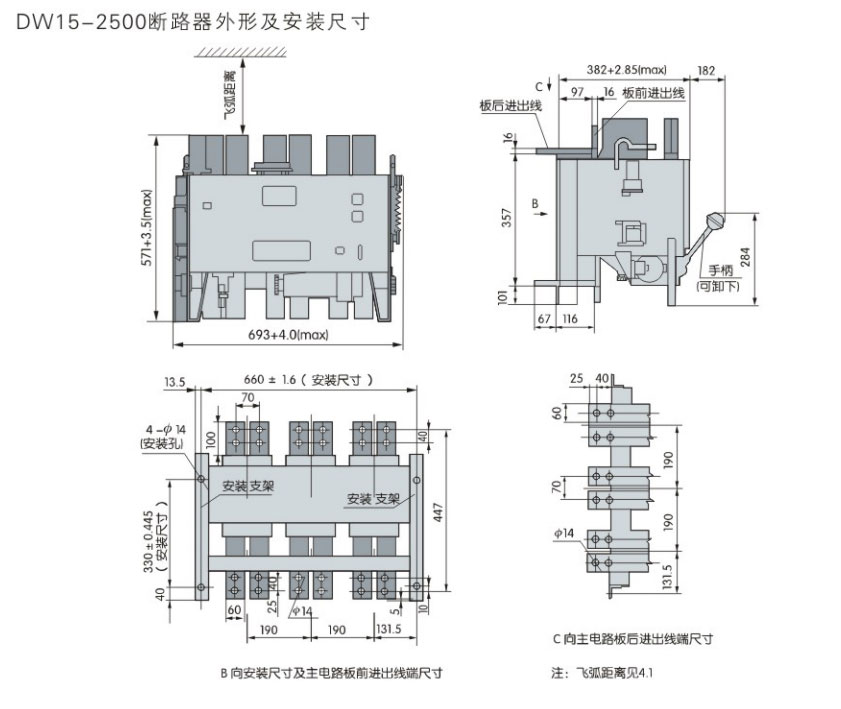

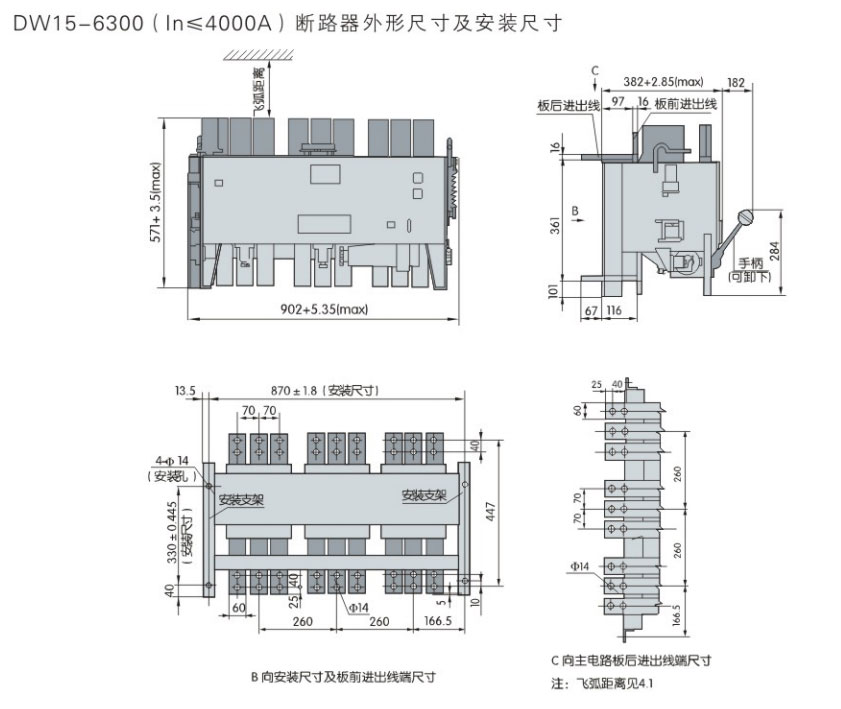

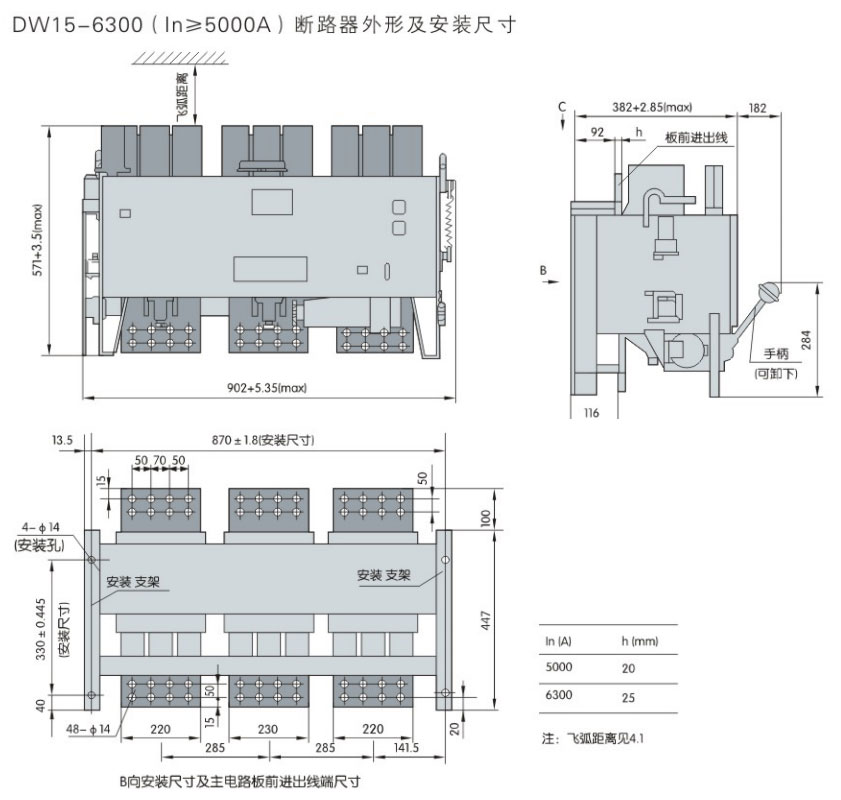

DW15-1600、2500、6300萬能式斷路器:
該斷路器為立體布置形式，觸頭系統，操作機構均安裝在鐵制框架上。上部裝有滅弧系統，右面
裝有操作機構。有“分”、"合”指示及手動"合"、"分”按鈕。左側面裝有分勵脫扣器、 欠電壓脫扣器。欠電壓延時裝置或熱繼電器均可分別裝在下方。

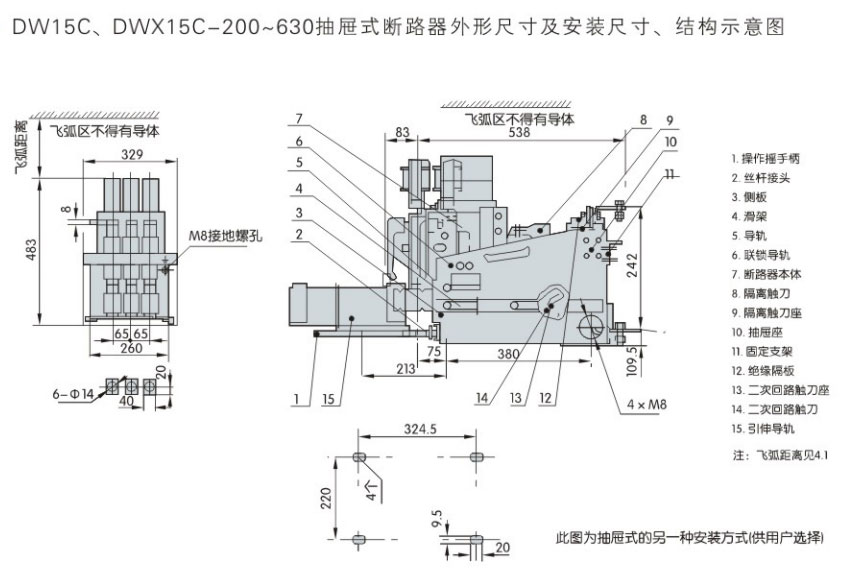

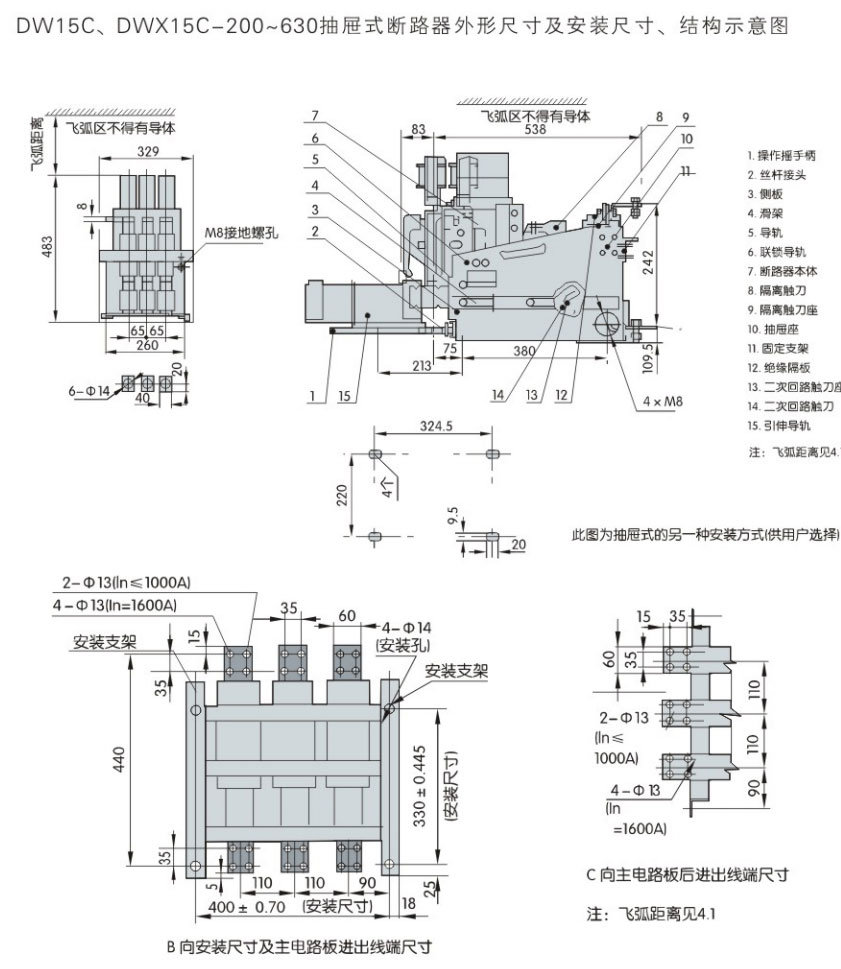

DW15C抽屜式斷路器:
該產品由斷路器本體和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭支承導軌等。
抽屜座由左、右側板、鋁支架、隔離觸刀座、二次回路靜觸頭、滑架等組成。正下方由操作搖手柄，螺桿等組成推拉操作機構。
主回路接線方式:
板后進出線(水平進出線)，限流型及抽屜式斷路器常規為板后進出線。
板前進出線(垂直進出線)，普通型斷路器常規為板前進出線。
板前進線、板后出線，(無抽屜式)。
板前出線、板后進線，(無抽屜式)。
