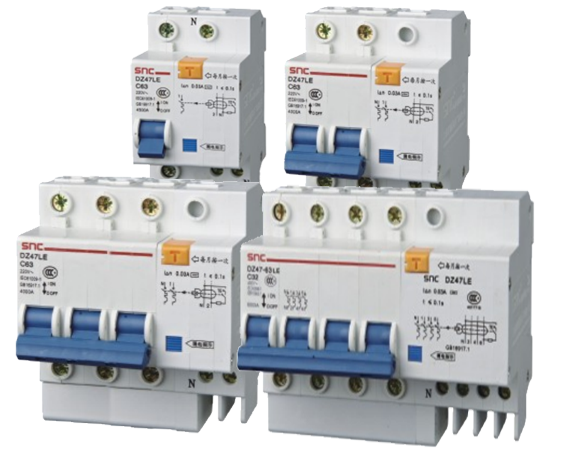

- DZ47LE-63漏電斷路器
- 型號：KLDM30LE
-
按額定電流ln分：6A、10A、16A、20A、25A、32A；
按額定剩余動作電流分：0.03A、0.05A、0.1A；
按瞬時脫扣器特性分：C型，D型；
額定電壓Un：單極兩線和兩極：230V，三極、三極四線和四極：400V；
額定短路能力lcn：6000A(C型)：4000A(D型)；
額定剩余接通和分斷能力l△m：2000A；
額定剩余不動作電流l△no：0.5l△n；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
DZ47LE-63漏電斷路器適用于交流50Hz或60Hz'額定電壓400V'額定電流至
63A的線路中，作剩余電流保護之用。當有人觸電或電路泄露電流超過規定值時，剩余
電流動作斷路器能在極短的時間內自動切斷電源，保障人身安全和防止設備因發生泄露
電流造成事故。
剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路的過載和短路，亦可在正常情況下作為線路的不頻繁轉換之用。
本產品符合GB16917.1和ICE61009-1標準。

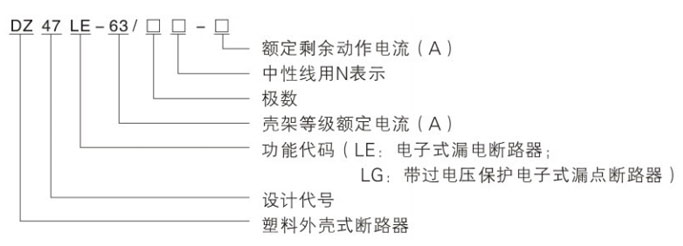

型號及其含義
主要規格
按額定電流ln分：6A、10A、16A、20A、25A、32A、40A、50A、63A；
按額定剩余動作電流分：0.03A、0.05A、0.1A；
按極數和 電流回 路數分：
a.單極兩線剩作電流動作斷路器
b.兩極剩余電流動作斷路器
c.三極剩余電流動作斷路器
d.三極四線剩余電流動作斷路器
e.四極剩余電流動作斷路器
按瞬時脫扣器特性分：C型，D型；
主要技術參數
額定電壓Un：單極兩線和兩極：230V，三極、三極四線和四極：400V；
額定短路能力lcn：6000A(C型)：4000A(D型)；
額定剩余接通和分斷能力l△m：2000A；
額定剩余不動作電流l△no：0.5l△n；

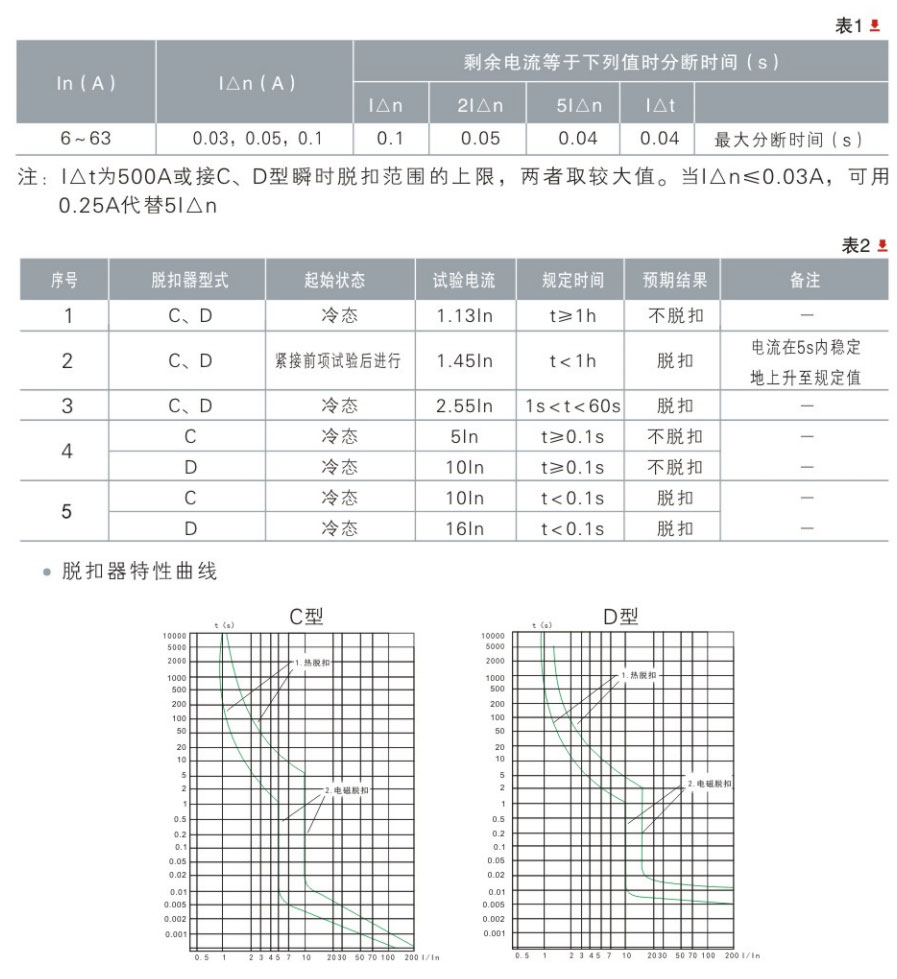

剩余電流動作分斷的時間(見表1)；
過電流保護特性(見表2);
機械電氣壽命
a.電氣壽命:2000次，cosφ=0.85:
b.機械壽命:2000次;
c.操作頻率:ln≤25A 240次/h； ln>25A 120次/h；
絕緣耐沖擊電壓性能:
a.各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓；
b.各極與中性極連接在一起和金屬支架之間能承受峰值為8000V的沖擊電壓；
漏電斷路器在峰值電流為200A沖擊電流和峰值電壓為2.5√2Un浪涌過電壓作用下具有承受能力，并不引起誤動作；

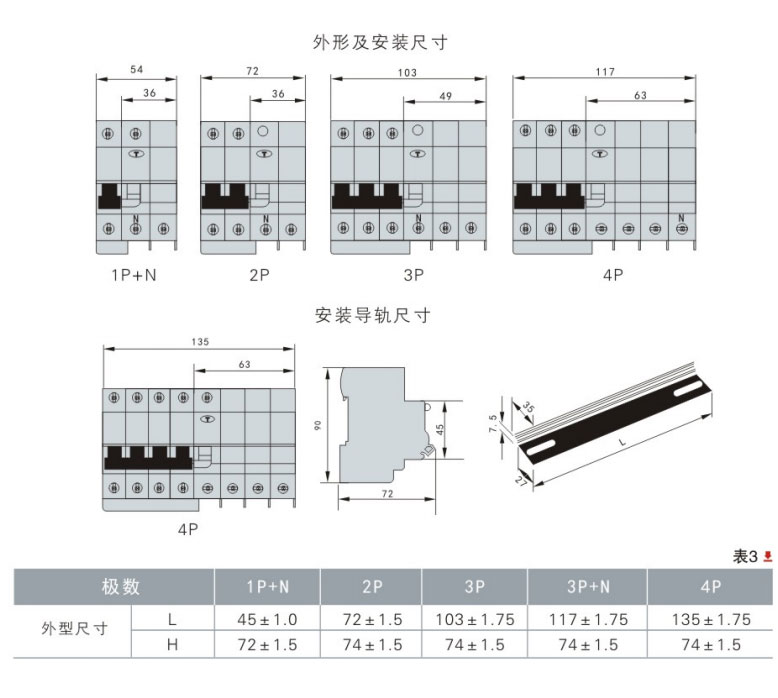

外形及安裝尺寸
