- GMNS抽出式低壓配電柜
- 型號：GMNS
-
安裝地點：室內；
環境溫度：-5℃~40℃；
海拔高度：≤2000m；
應用場合：配電、電動機控制；
環境相對濕度℃時不超過50%，在較低溫度時，允許有較高的相對濕度，（如：20℃時為90%）；
SnC
產品詳情
產品不斷創新 品質始終如一
適用范圍
GMNS抽出式低壓配電柜是一種模塊化、多功能的低壓配電柜。應用于治金、石 油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電 動機控制系統。
采用的柜體結構具有高度的靈活性。根據您的需要或不同的使用場合，柜體內可安 裝多種型號及規格元器件；根據不同的用電設備，多種類型的饋電單元可以裝在同一列 柜或同一臺柜中。如：饋電回路與電動機控制回路可混裝在一起。
全系的低壓開關柜，可以滿足您全方位的需求。適用于4000A以下的所有低壓系 統。可以提供高水準的可靠性和安全性。人性化設計，加強了對人身和設備安全所需的保護。
GMNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容 性，可滿足苛刻工期及供電連續性的要求。本產品符合標準：GB7251《低壓成套開關設備》、JBT9661《低壓抽出式成套開 關設備》、1EC60439-1《低壓成套開關和控制設備》。

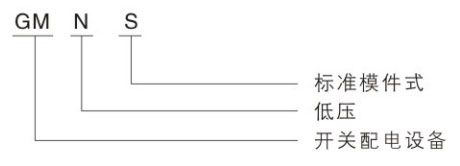

型號及其含義
使用環境條件
安裝地點：室內；
環境溫度：-5℃~40℃；
海拔高度：≤2000m；
應用場合：配電、電動機控制；
環境相對濕度℃時不超過50%，在較低溫度時，允許有較高的相對濕度，（如：20℃時為90%）；
結構特點
設計緊湊：以較小的空間能容納較多的功能單元。
通用性強，組裝靈活：以25m為模數的C型材能滿足各種結構形式、防護等級及使用環境的要求。
采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽 屜單元。
安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。
柜體組合形式
抽屜柜：
a.抽屜柜是由抽屜、柜體骨架及相關組件構成，電氣元件均固定安裝在抽屜內。抽屜單 元標準規格有8E/4、8E/2、8E、16E、24E（E=25mm)五個規格，相同規格抽屜可以方便互換。
b.抽屜的額定電流至400A,每臺裝置可以配置9個8E單元抽屜，最多可以組合成36個回路(8E/4)。
c.主要用于電動機控制回路，也可用作配電。
固定柜：
此類柜型主要用作進線柜、聯絡柜、電容補償柜、變頻器柜、軟起動柜等。
a.抽屜單元與固定單元可混合裝于一個柜架中?？筛鶕?jù)模數按8E為一個單元進行組合。
b.可用于配電回路與電動機控制回路均有的場合。
固定分隔柜
a.各回路單元間相互隔離。采用插入式或抽出式斷路器以保證設備維護及檢修方便。
b.主要用于配電回路，也可以用于一些功率較大的電動機控制回路。
功能單元
抽屜式功能單元
抽屜由包含若干機械機的功能部件構成，這些機構保證了抽屜有連接/試驗/分離/移出等位
置，并可在不同的位置分別用掛鎖進行鎖定。同時，也把顯示、控制及人機接口元件集
成在前面板上；通過操作手柄和大聯鎖，可以準確地將抽屜在連接/試驗/分離/移出等位
置。各個位置在前面板上均有相應的標識，簡單、直觀；當斷路器合閘時，由機械聯鎖
裝置禁止抽屜移動，以保證操作的安全性；在操作過程中，有可能進行整定或檢查抽屜
內部的情況，因而需要打開抽屜面板，此時，可用相應的解鎖工具將抽屜面板打開；各
抽屜單元完全獨立，抽屜間完全隔離；相同規格的扭曲單元可靈活的互換；出線側同固
定的出線轉接件直接相連，二次線采用專用的二次接插件連接（二次插件8E/4單元最多
為16芯，8E2單元及以上為32芯）；各種規格的抽屜單元均有相應的進出導軌及滾輪，
可以對其進出及定位進行導引。滾輪的使用，可以有效地減少操作所需的力；專用的三
節式導軌不僅使抽屜進出更加靈活，而且可有效地保證將抽屜導出柜體骨架外，即使在
抽屜單元不離開骨架的前提下，也可以抽屜單元進行檢修和維護；根據抽屜單元高度或
回路電流的大小，對一單元及以上抽屜還可以加裝推進機構；抽屜單元尤其適用于電動
機控制回路，對于配電型回路，也可以根據各種功能及實際需要進行選用。
固定分隔式功能單元（基于固定式或插入式元件）
此類功能單元保留了固定單元結構簡單操作方便的優點，同時也有抽屜柜功能單元分隔 明確、隔離可靠的特點。適用于配電回路或電動機控制回路均可;插入式元件可以抽出 來進行維護或更換不需要切斷電源。這類元件的使用，可以保證在設備維護時只要將相 應回路的元件抽出即可，而不會影響到整個配電系統的其它回路;通過操作機構和面板 上旋轉手柄間的聯鎖，可以保證在斷路器合閘時無法開門，增強了設備的安全性;在在 設備運行時，如果需要對單元內部元件進行設定或檢查，此時可借用相應的解鎖工具將 面板打開。
離柜的抽出式功能單元
設備安裝在一個抽架底座上，它具有工作/試驗/斷開/抽出上個位置，在各個位置均有相應
的狀態指示，并可鎖定在此位置;在改變位置時，在開關前面均有相應的位置變化指
示，在各種位置時均可保護IP20的隔防護等級:該方案大大簡化了大功率設備的維護
可用作進線、聯絡及配電回路。

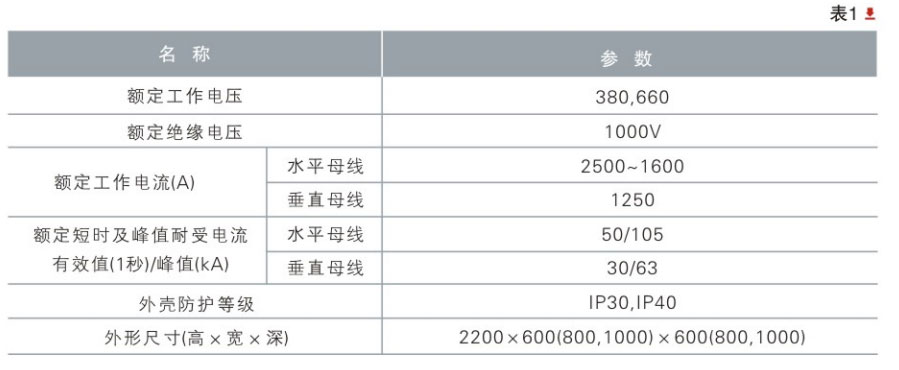

主要技術參數

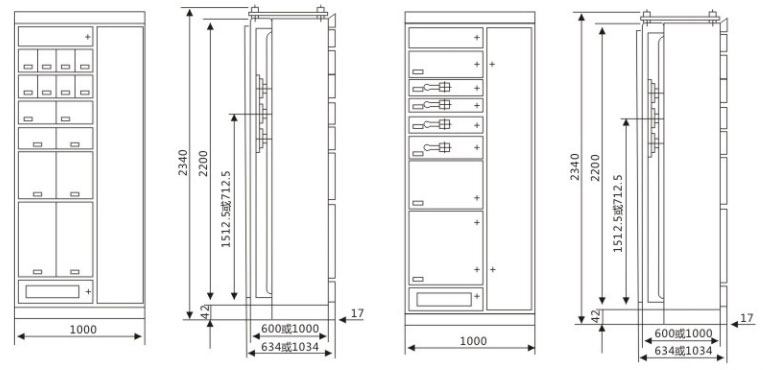

外形及安裝尺寸
