- YBM-12/0.4(F.R)/T-630高壓/低壓預裝式變電站
- 型號：YBM-12/0.4(F.R)/T-630
-
地震：≤8度；
海拔：≤1000m；
覆冰：≤20mm；
風速：≤35m/s；
陽光輻射：≤1000W/m；
周圍空氣溫度：上限≤40℃，下限≥-10℃；
濕度：日平均相對濕度≤95%、月平均相對濕度≤90%、日平均相對水蒸氣壓力≤2.2kPa、月平均相對水蒸氣壓力≤1.8kPa；
SnC
產品詳情
產品不斷創新 品質始終如一
產品概述
YBM-12系列戶外箱式變電站是將高壓電器設備，變壓器、低壓電器設備等組合成 緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中 小型工廠、礦山油田以及臨時施工用電等場所，所配電系統中接受和分配電能之用。
YBM-12戶外箱式變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護 方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通 常僅為常規變電站的1/10N1/5,大量節省投資，占地小等優勢。在配電系統中，可用于 環網配電系統，可可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的 理想成套設備。
YBM-12戶外箱式變電站符合GB/T17467-1998《高壓/低壓預裝式變電站》國家標準。

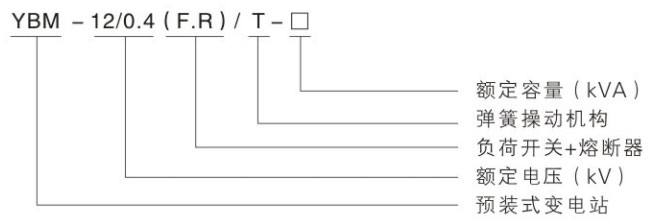

型號及其含義
使用環境條件
地震：≤8度；
海拔：≤1000m；
覆冰：≤20mm；
風速：≤35m/s；
陽光輻射：≤1000W/m；
周圍空氣溫度：上限≤40℃，下限≥-10℃；
濕度：日平均相對濕度≤95%、月平均相對濕度≤90%、日平均相對水蒸氣壓力≤2.2kPa、月平均相對水蒸氣壓力≤1.8kPa；
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；
注：特殊使用環境，訂貨時需做具體說明；

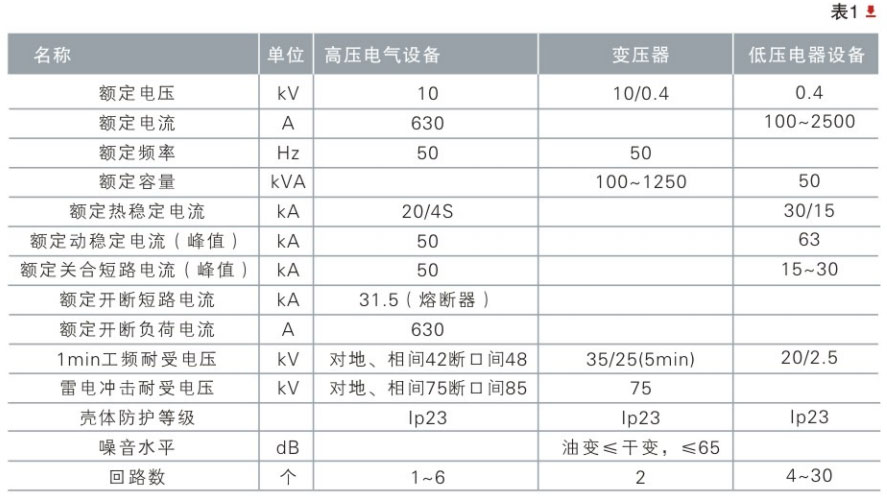

主要技術參數
結構特點
本產品有高壓配電裝置、變壓器及抵押配電裝置連接而成，分成三個功能隔室，即高 壓室、變壓器室和低壓室，高、低壓室功能齊全，高壓側一次供電系統，可布置成環網供 電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的需 求。變壓器室可選擇S9、SC以及其他系列低損耗油侵式變壓器或干式變壓器低壓室根據用 戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功 率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求。并方便用戶的供電管理 和提高供電質量。高壓室結構緊湊合理，并具有全面防誤操作聯銷功能。
變壓器在用戶有 要求時，可設有軌道能方便地從變壓器室兩側大門進出。備室均有自動照明裝置，另外高、低壓室所選用全鄯元件性可開、操作方便、 使產品運行安全可靠、維護方便。采用自動通風和強迫通風兩種方式。變壓器室和高、低壓室均有通風道，排風扇有溫控裝置按整定溫度能自動啟動和關閉，保證變壓器正常運行。
箱體結構能房主雨水和污物進入，材料選用彩色鋼板制作，有防腐隔熱功能。具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。

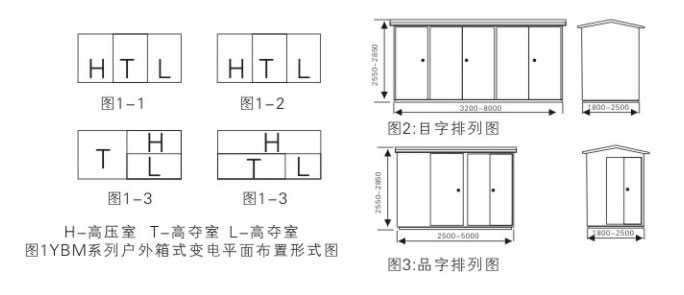

平面布置形式及外形尺寸YBM(YBP)系列戶外箱式變電站，根據排列方式分“目”字、形排列（圖1-1、圖1-2），“品” 字形排列（圖1-3、圖1-4），外形尺寸見圖2、圖3。
地基耐力要求1000pa以上。
基礎設在地勢較高處，四周向外排水，采用200#水泥砂漿砌筑，摻3%防水劑，底部向油槽略有傾斜(干變時取消油槽)。
基礎施工應符合JGJ1683《建筑電氣設計技術規程》有關規定。
接地干線及接地極的作法按常規做，接地電阻≤4Ω。
圖中尺寸為推薦值。
